大面积真空吸具系统 FXP

吸附区域(LxB)从 442 mm x 130 mm 到 1,432 mm x 130 mm
直接进入产品

集成式真空发生器可实现最短循环时间;最小干扰轮廓

集成在基本型材中的真空助力器确保快速抽真空并缩短循环

吸盘可选配密封件,能够根据应用进行调整(吸盘或密封泡沫)

流量阀 (SVK) 非常适合多孔工件;流体阻力 (SW) 适合光滑表面和 > 45° 的翻转过程

智能 FXP-i 版本具有环境监测功能和通信接口,用于监控整个生产工艺过程

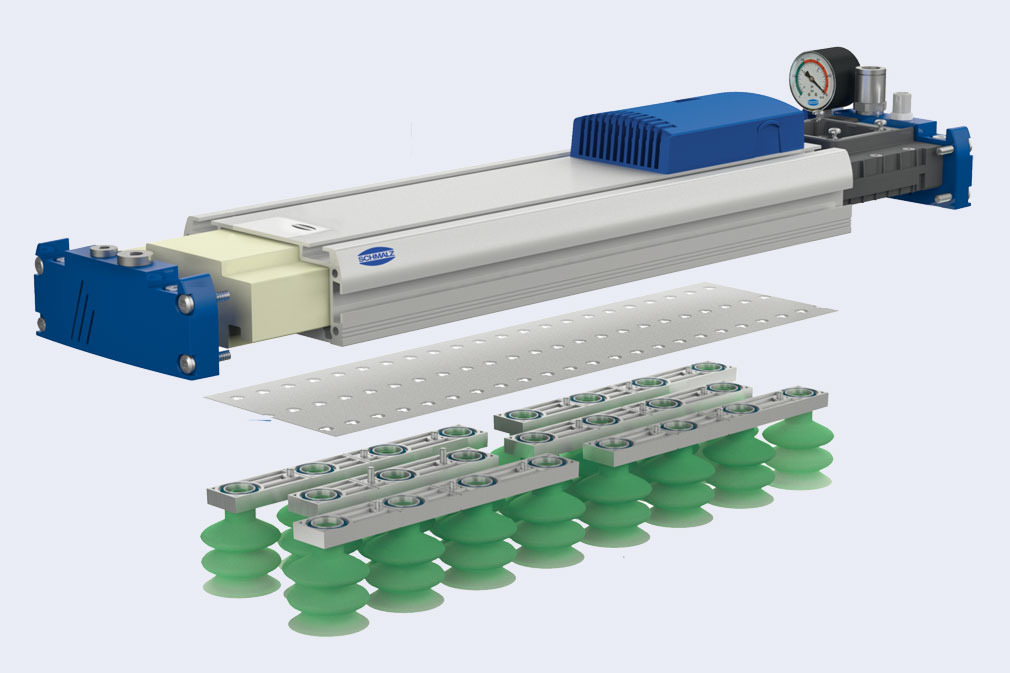

设计
  • 铝制主体(1)带侧面T形槽供传感器安装,集成压缩空气连接口,可用于分离
  • 型材内真空增压器(2)可降低内部体积,实现快速抽气;提供多种尺寸类型的阀膜片(3),快换快装式设计,便于更换
  • 吸嘴(4)带按入式功能;海绵带快换胶(如图所示)
  • 集成式多级式真空发生器(5)
  • 密封端盖(6)集成多种功能:压缩空气连接口,真空表;可选吹气功能,分离功能
技术参数
  • 内置真空发生装置
  • 密封元件:密封泡沫或吸盘
文件

本产品的匹配文档可在本节中找到。

证件语种
中文

文件也有完整的英文版本。

证件语种
英語

筛选结果

长度 L
阀类型
密封件
材料类型
增加功能区域抓具
附加功能區域抓具
产品系列

结果 1至 10 个 220 项目

FXP-i-SW70 442 3R18 O20

物料号: 10.01.38.06811

带有流动电阻器的外部真空生成的智能区域抓取系统

长度 L442 (mm)
宽度 B130 (mm)
长度 L1446 (mm)
安排3R18
材料类型海绵O, 高度20 mm
增加功能区域抓具1x 真空 / 吹气控制阀
设计真空产生装置多级式发生器 SEMP
结构真空开关常开
直流电压24 V - 直流
喷嘴直径0.7 (mm)
发生器的功能数字节气功能
产品系列FXP
FXP-i-SW140 442 3R54 SPB2-40P V0

物料号: 10.01.38.06812

带有流动电阻器的外部真空生成的智能区域抓取系统

长度 L442 (mm)
宽度 B130 (mm)
长度 L1446 (mm)
安排3R54
抽吸单元针数22
增加功能区域抓具1x 真空 / 吹气控制阀
设计真空产生装置多级式发生器 SEMP
结构真空开关常开
直流电压24 V - 直流
喷嘴直径1.4 (mm)
发生器的功能数字节气功能
耗气量 [l/min] 250 (l/min)
重量3.1 (kg)
产品系列FXP
FXP-i-SW70 1234 3R18 O20 V0

物料号: 10.01.38.07421

带有流动电阻器的外部真空生成的智能区域抓取系统

长度 L1234 (mm)
宽度 B130 (mm)
长度 L11242 (mm)
安排3R18
材料类型海绵O, 高度20 mm
抽吸单元针数197
增加功能区域抓具2 个真空 / 吹气控制阀
设计真空产生装置多级式发生器 SEMP
结构真空开关常开
直流电压24 V - 直流
喷嘴直径0.7 (mm)
发生器的功能数字节气功能
耗气量 [l/min] 875 (l/min)
重量6.1 (kg)
产品系列FXP
FXP-i-SW140 1234 3R54 SPB2-40P V0

物料号: 10.01.38.07424

带有流动电阻器的外部真空生成的智能区域抓取系统

长度 L1234 (mm)
宽度 B130 (mm)
长度 L11242 (mm)
安排3R54
抽吸单元针数66
增加功能区域抓具2 个真空 / 吹气控制阀
设计真空产生装置多级式发生器 SEMP
结构真空开关常开
直流电压24 V - 直流
喷嘴直径1.4 (mm)
发生器的功能数字节气功能
耗气量 [l/min] 875 (l/min)
重量8 (kg)
产品系列FXP
FXP-SW70 442 3R18 O20

物料号: 10.01.38.00685

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L442 (mm)
宽度 B130 (mm)
安排3R18
抽吸单元针数66
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 250 (l/min)
重量2.5 (kg)
产品系列FXP
FXP-SW70 442 3R18 O10O10 F

物料号: 10.01.38.00690

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L442 (mm)
宽度 B130 (mm)
安排3R18
附加功能區域抓具无过滤器
抽吸单元针数66
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 250 (l/min)
重量2.5 (kg)
产品系列FXP
FXP-SW70 640 3R18 O20

物料号: 10.01.38.00686

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L640 (mm)
宽度 B130 (mm)
安排3R18
抽吸单元针数99
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 375 (l/min)
重量3.2 (kg)
产品系列FXP
FXP-SW70 640 3R18 O10O10 F

物料号: 10.01.38.00691

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L640 (mm)
宽度 B130 (mm)
安排3R18
附加功能區域抓具无过滤器
抽吸单元针数99
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 375 (l/min)
重量3.2 (kg)
产品系列FXP
FXP-SW70 838 3R18 O20

物料号: 10.01.38.00687

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L838 (mm)
宽度 B130 (mm)
安排3R18
抽吸单元针数132
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 500 (l/min)
重量4 (kg)
产品系列FXP
FXP-SW70 838 3R18 O10O10 F

物料号: 10.01.38.00692

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L838 (mm)
宽度 B130 (mm)
安排3R18
附加功能區域抓具无过滤器
抽吸单元针数132
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 500 (l/min)
重量3.8 (kg)
产品系列FXP
