FXP-i-SW140 1234 3R54 SPB2-40P V0
物料号: 10.01.38.07424

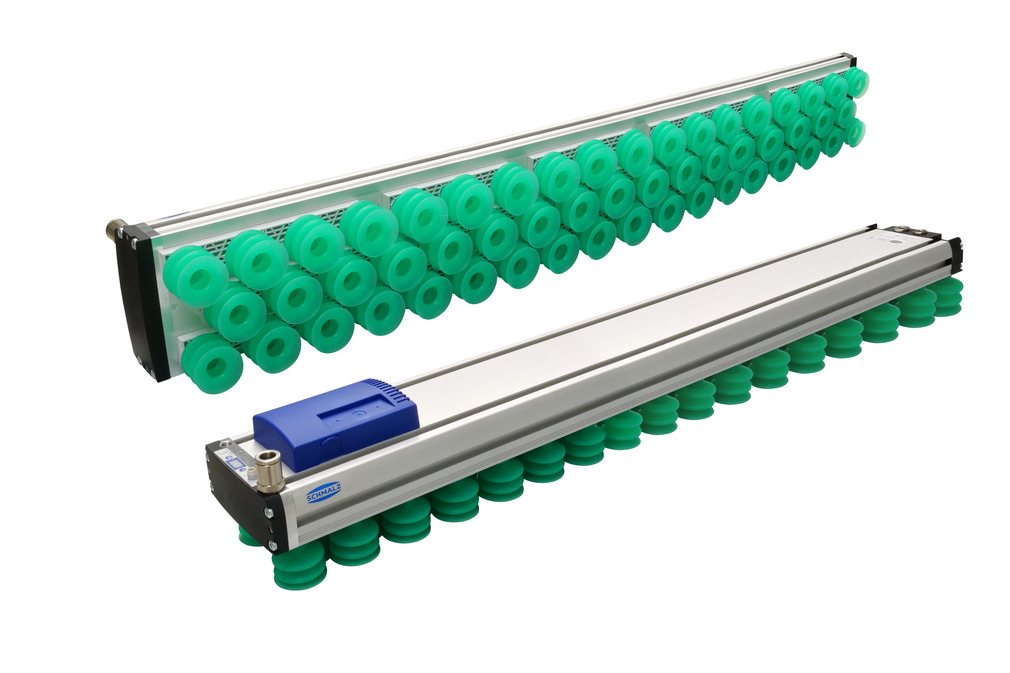

带有流动电阻器的外部真空生成的智能区域抓取系统
| 长度 L | 1234 (mm) |
| 宽度 B | 130 (mm) |
| 长度 L1 | 1242 (mm) |
| 安排 | 3R54 |
| 抽吸单元针数 | 66 |
| 增加功能区域抓具 | 2 个真空 / 吹气控制阀 |
| 设计真空产生装置 | 多级式发生器 SEMP |
| 结构真空开关 | 常开 |
| 直流电压 | 24 V - 直流 |
| 喷嘴直径 | 1.4 (mm) |
| 发生器的功能 | 数字节气功能 |
| 耗气量 [l/min] | 875 (l/min) |
| 重量 | 8 (kg) |
| 产品系列 | FXP |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 106 mm |
| H1 | 134 mm |
| H2 | 56 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 29 mm |
| L | 1,234 mm |
| L1 | 1,242 mm |
| L2 | 1,194 mm |
| L3 | 158.4 mm |
| Y1 | 90 mm |
| 阀类型 | SW |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R54 |
| 抽吸单元针数 | 66 |
| 零下250 毫巴时的吸力 | 720 N |
| 吸率 (max.) | 2,940 l/min |
| 耗气量 [l/min] | 875 l/min |
| 电压 | 24V - DC |
| 密封件 | 吸垫 |
| 电气的连接 | |
| 与 | 无真空显示 |
| 增加功能区域抓具 | 2 个真空 / 吹气控制阀 |
| 重量 | 8 kg |
| 产品系列 | FXP |
