订单信息

  • 集成控制电磁阀吸具类型 FXP-S (可选)
  • 制真空开/关 (24V DC, 常开型阀) ,吹气开/关 (24V DC, 常闭型阀),吸具型号 FXP-S
  • 集成式盖板
  • 电气接口: M12 插头 (4-针)



可选备件: 海绵 (DI-PL), 吸嘴 (SPB2)

请稍后再试,或联系当地联系人。

FXP-SW70 442 3R18 O20

物料号: 10.01.38.00685

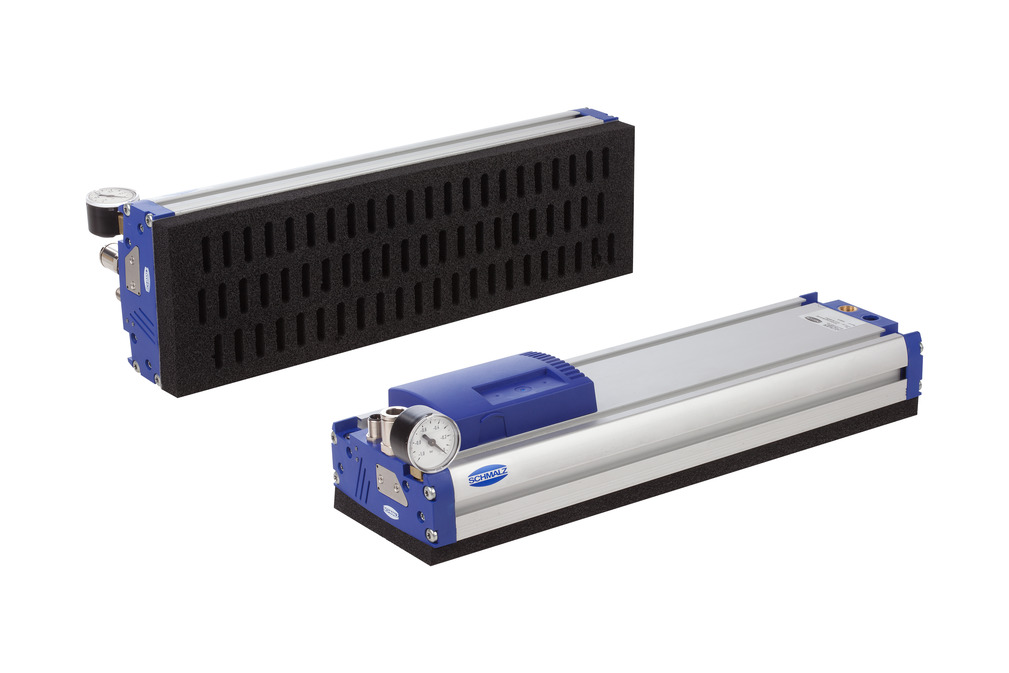

大面积真空吸具,内置气动真空发生装置和节流阀

长度 L442 (mm)
宽度 B130 (mm)
安排3R18
抽吸单元针数66
设计真空产生装置多级式发生器 SEMP
喷嘴直径0.7 (mm)
耗气量 [l/min] 250 (l/min)
重量2.5 (kg)
产品系列FXP
设计参数
Design image
属性 价值
B 130  mm
B3 21.6  mm
H 70  mm
H1 109  mm
H2 20  mm
H3 7.7  mm
H4 5.5  mm
H5 28  mm
L 442  mm
L2 402  mm
L3 154  mm
Y1 90  mm
阀类型 SW
根据DIN ISO 3302-1 M3,弹性体部件的允许尺寸公差 注:对于长度为1,234 mm和1,432 mm的部件,使用两个顶出器和两个隔音罩。FXP 型需要一个 12/9 mm 的压缩空气软管。
技术参数
属性 价值
安排 3R18
抽吸单元针数 66
零下250 毫巴时的吸力 440  N
吸率 (max.) 1,050  l/min
耗气量 [l/min] 250  l/min
密封件 密封泡沫
重量 2.5  kg
产品系列 FXP
声级:74dB(A)最大。55%的疏散度
