FXP-SW70 640 3R18 O20
物料号: 10.01.38.00686

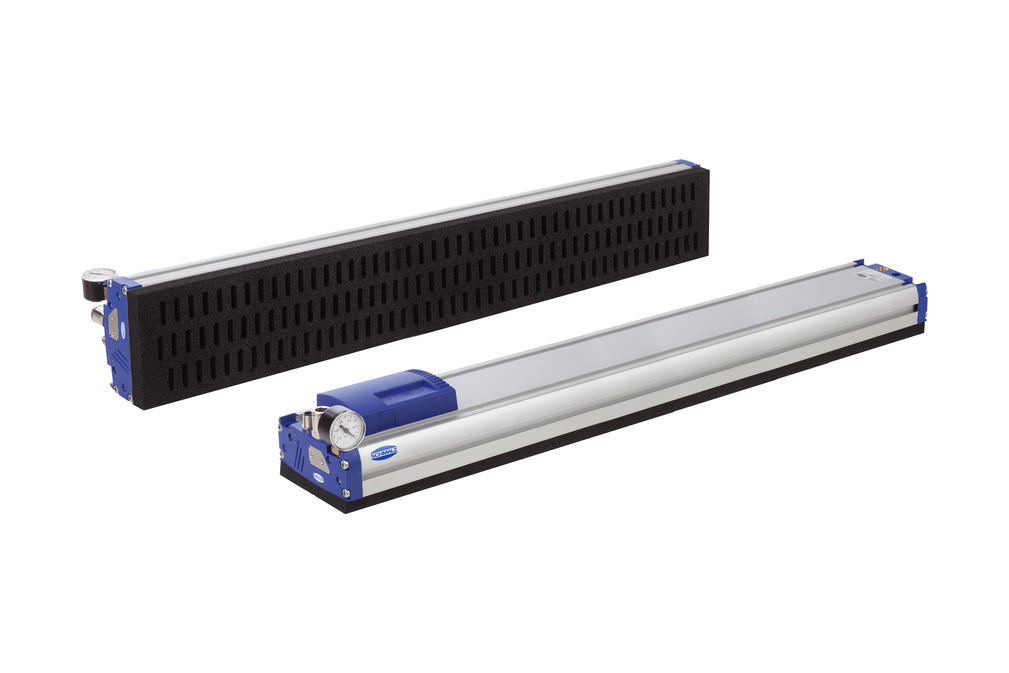

大面积真空吸具，内置气动真空发生装置和节流阀
| 长度 L | 640 (mm) |
| 宽度 B | 130 (mm) |
| 安排 | 3R18 |
| 抽吸单元针数 | 99 |
| 设计真空产生装置 | 多级式发生器 SEMP |
| 喷嘴直径 | 0.7 (mm) |
| 耗气量 [l/min] | 375 (l/min) |
| 重量 | 3.2 (kg) |
| 产品系列 | FXP |

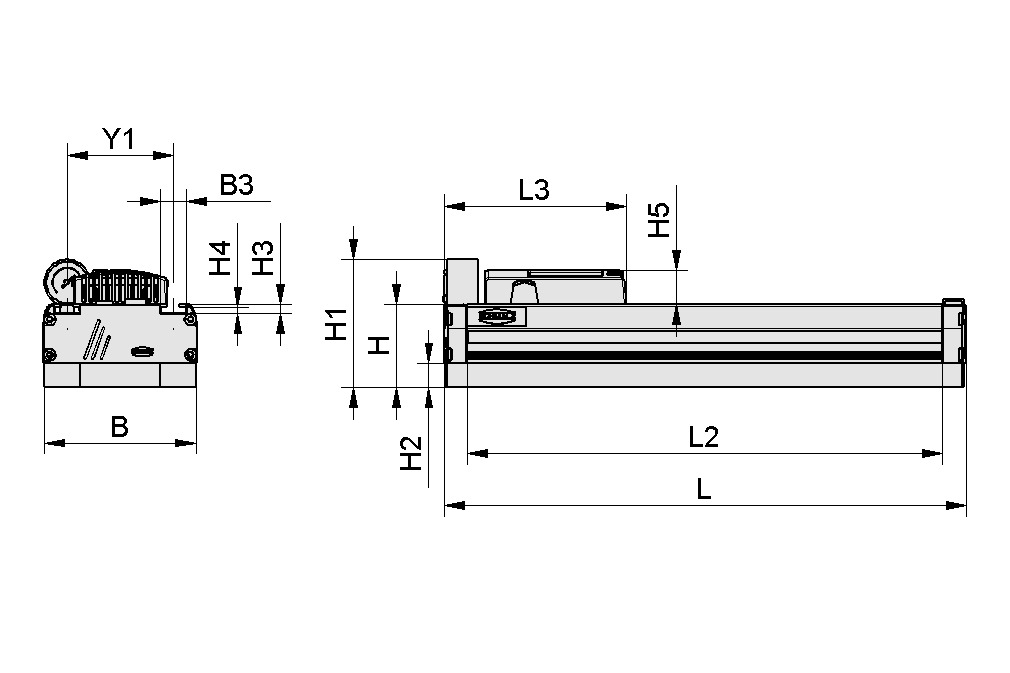

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 130 mm |
| B3 | 21.6 mm |
| H | 70 mm |
| H1 | 109 mm |
| H2 | 20 mm |
| H3 | 7.7 mm |
| H4 | 5.5 mm |
| H5 | 28 mm |
| L | 640 mm |
| L2 | 600 mm |
| L3 | 154 mm |
| Y1 | 90 mm |
| 阀类型 | SW |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 安排 | 3R18 |
| 抽吸单元针数 | 99 |
| 零下250 毫巴时的吸力 | 660 N |
| 吸率 (max.) | 1,350 l/min |
| 耗气量 [l/min] | 375 l/min |
| 密封件 | 密封泡沫 |
| 重量 | 3.2 kg |
| 产品系列 | FXP |
