模块化抓手 PXT
模块化抓具系统 PXT 为您提供了设计轻型机器人最佳抓具系统所需的灵活性。只需几个标准化元器件，您就能为各种搬运工艺设计解决方案。得益于内部的真空管道，您的解决方案设计具有最大的灵活性和有效性。组装和转换简单快捷，只需少量工具。
一站式供应
模块化系统，带有适用于所有 施迈茨组件和预配置机械臂法兰的连接元件
易于操作
标准组件少，用途广泛，只需少量工具即可进行安装
夹持器设计简约
配有可集成的真空导向装置，自重低，干扰小
扩展灵活
得益于高质量的组件，可快速适应不断变化的要求和多种用途

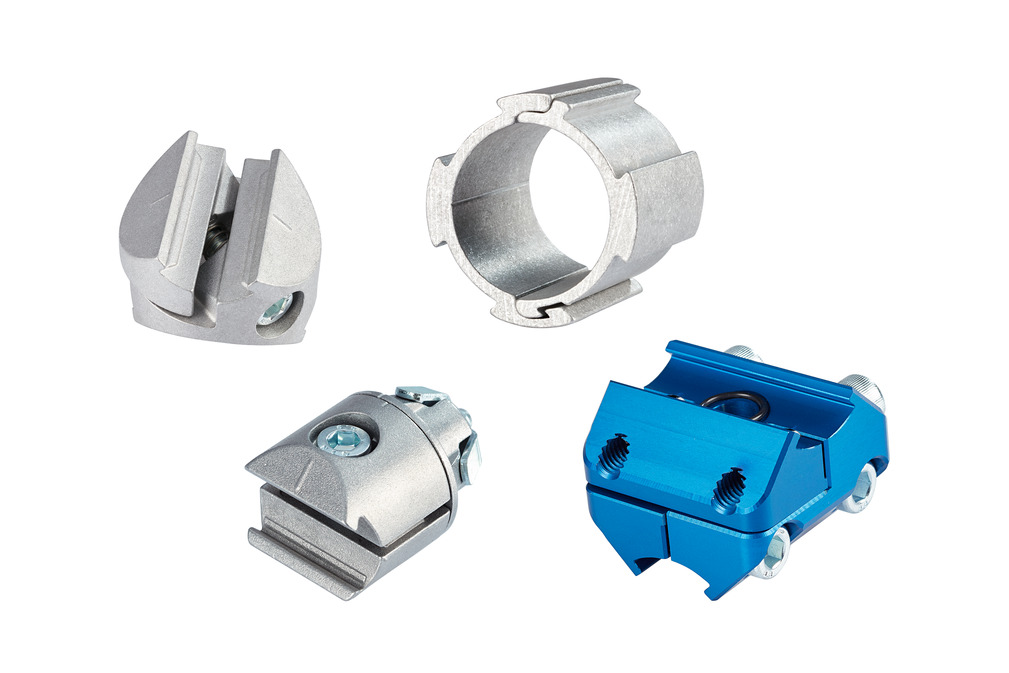

模块化系统
模块化系统
.jpg)

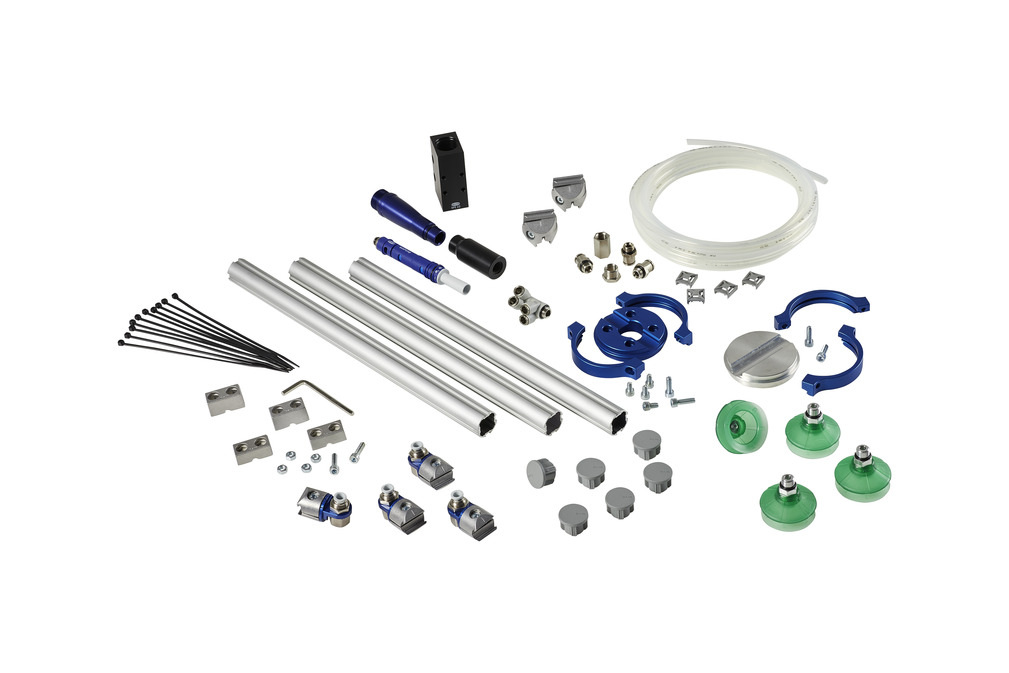

图 1：
- 多法兰 (1) 连接六种类型的机器人
- 标准部分 (2)
- 带凹槽 (3) 的部分，用于滑块
- 用于内部真空管和拧入式螺纹钉连接的连接元件 (4)
- 通用固定器 (5)，用于用电缆扎带固定软管和电缆
- 多连接块 (6)，用于用 M6 螺钉连接各种元器件
- 流体十字连接器 (7)
- 单个十字连接器 (8)，高度适用于流体十字连接器
- 用于排气标准部分的密封端盖 (9)
- 内部真空管连接元件（10），带 1/4 英寸旋转（绕轴）吸盘胶皮连接件
- 滑动式吸盘胶皮连接件 (11)，高度适用于不带弹簧枝干的连接件
- 内部真空管路连接元件 (12)，带 1/4" 吸盘胶皮
- 带/不带弹簧缓冲支杆的吸盘胶皮连接件 (13)

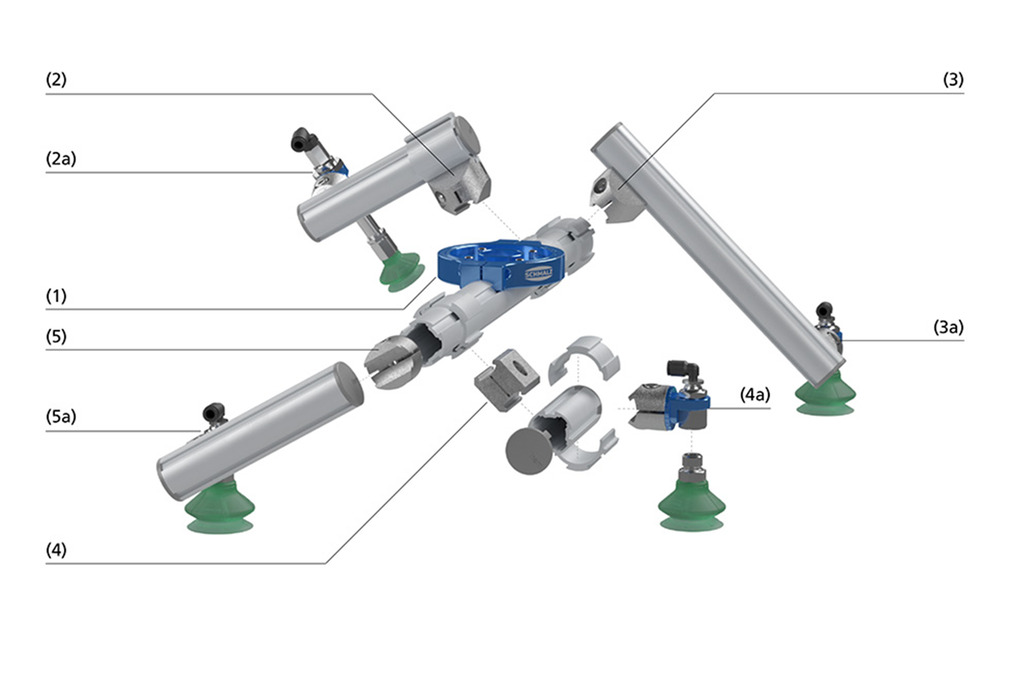

图 2：
- 法兰（1）用于连接纵向十字头
- 通过两个 3D 装夹和一个十字连接器 (2) 以及弹簧缓冲支杆连接 (2a) 实现十字头的双向旋转
- 通过三维装夹和十字连接器（3）以及可旋转的吸盘胶皮连接（3a）实现十字头的单旋转性
- 通过两个 3D 装夹和一个平行连接器 (4) 以及旋转吸盘与 3D 装夹的连接 (4a) 实现吸盘的平行位移
- 通过一个内部连接器（5）和旋转（绕轴）吸盘连接件实现十字头的简单翻转
订购信息
订购信息
产品代码
与零件编号类似，产品代码用于唯一标识施迈茨的产品配置。产品代码可以在产品标签或报价单或订单上找到。您是否对您的产品有疑问或想再次订购配置？请在联系施迈茨公司时准备好这把钥匙。
PXT
E12
500
S
12
ABC00001C
命名
| 代码 | 类型 |
|---|---|
| PXT | PXT |
真空导轨和梁
| 代码 | 类型 |
|---|---|
| E 10 - 26 |
外部安装真空导轨 10 = 1 个主横梁，0 个横梁 26 = 2 个主横梁，6 个横梁 |
| I 10 - 26 |
内部真空导轨 10 = 1 个主横梁，0 个横梁 26 = 2 个主横梁，6 个横梁 |
主横梁长度（毫米）
| 代码 | 类型 |
|---|---|
| 针数 | 长度 主横梁 |
连接
| 代码 | 类型 |
|---|---|
| S | 吸盘胶皮 |
| HS | 吸盘胶皮固定器 |
| HP | 弹簧缓冲支杆固定器架 |
| P | 弹簧缓冲支杆 |
| PS 弹簧缓冲支杆 | 弹簧缓冲支杆 + 吸盘胶皮 |
针数
| 代码 | 类型 |
|---|---|
| 1...24 | 1 至 24 个夹持点 |
配置代码
| 代码 | 类型 |
|---|---|
| ABC00001C | 单独配置代码 |
订单信息
我们提供三种订购选配：
- 订购预先配置好的抓具，该抓具由各个元器件组装而成。
- 订购预先配置好的抓具，然后自己组装各个元器件。
- 订购所需的单个元器件。
