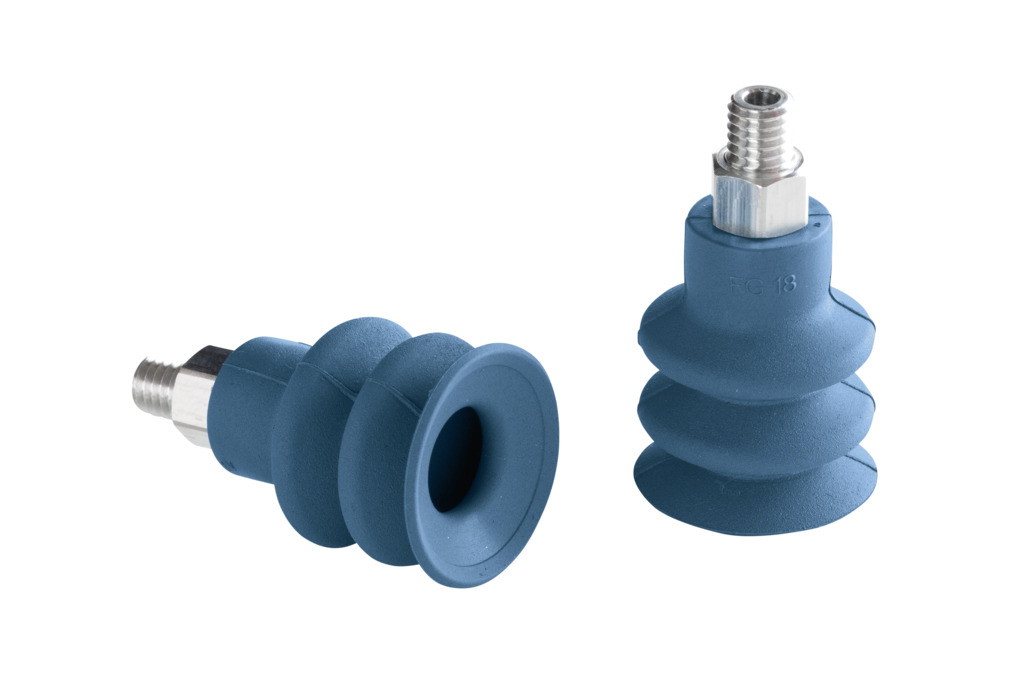

FSG 18 SI-MD-55 M5-AG
物料号: 10.01.06.05714
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 18 |
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 螺纹接头材料 | 铝 |
| 连接 | M5-M |
| 吸盘折数 | 2.5 |

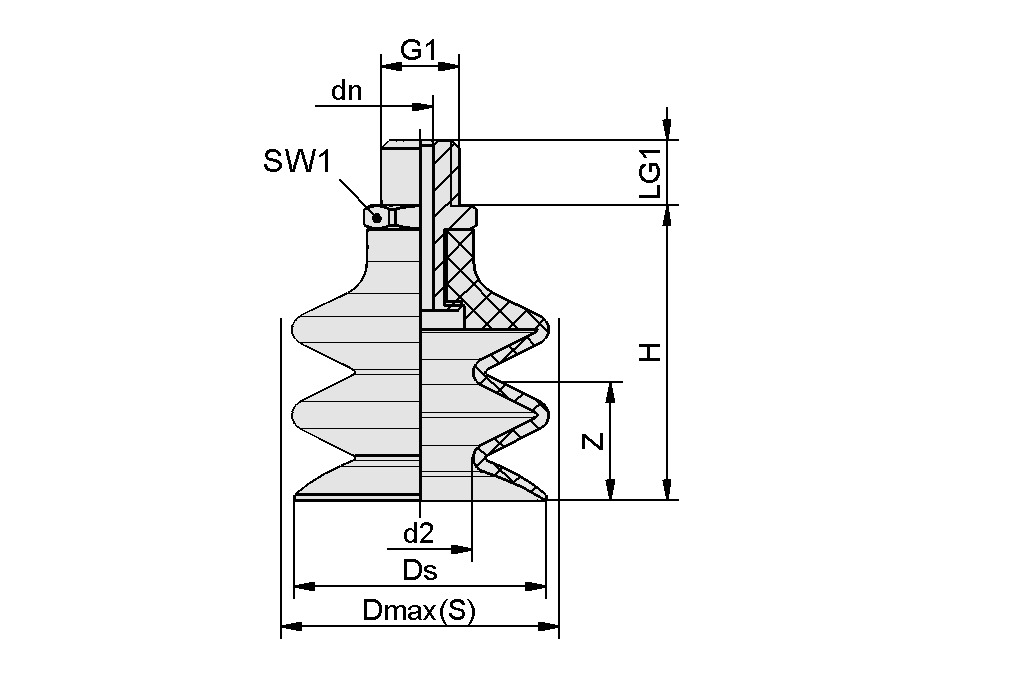

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 8 mm |
| 最大值（S） | 19 mm |
| dn | 2.5 mm |
| Ds | 17.2 mm |
| G1 | M5-M |
| H | 27.6 mm |
| LG1 | 5 mm |
| SW1 | 7 mm |
| Z（吸盘行程） | 9 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 18 |
| 吸盘折数 | 2.5 |
| 连接 | M5-AG |
| 工件最小半径（凸面） | 20 mm |
| 卷数 | 1.35 cm³ |
| 吸力（-600 mbar） | 3.02 N |
| 拉脱力 | 8.5 N |
| 软管直径（建议）d | 2 mm |
| 重量 | 2.9 g |
| 产品系列 | FSG |
文件
文件
备件
SA-NIP N016 M5-AG DN25010.01.06.00123吸盘接头
| 螺纹接头系列 | N 016 |
| 螺纹 G1 | M5-M |
| 长度 L1 | 16 (mm) |
| 装配长度 | 5 (mm) |
| 公称直径 dn | 2.5 (mm) |
| 材料 | 铝 |
