FSG 14 SI-MD-55 G1/8-IG

物料号: 10.01.06.05709

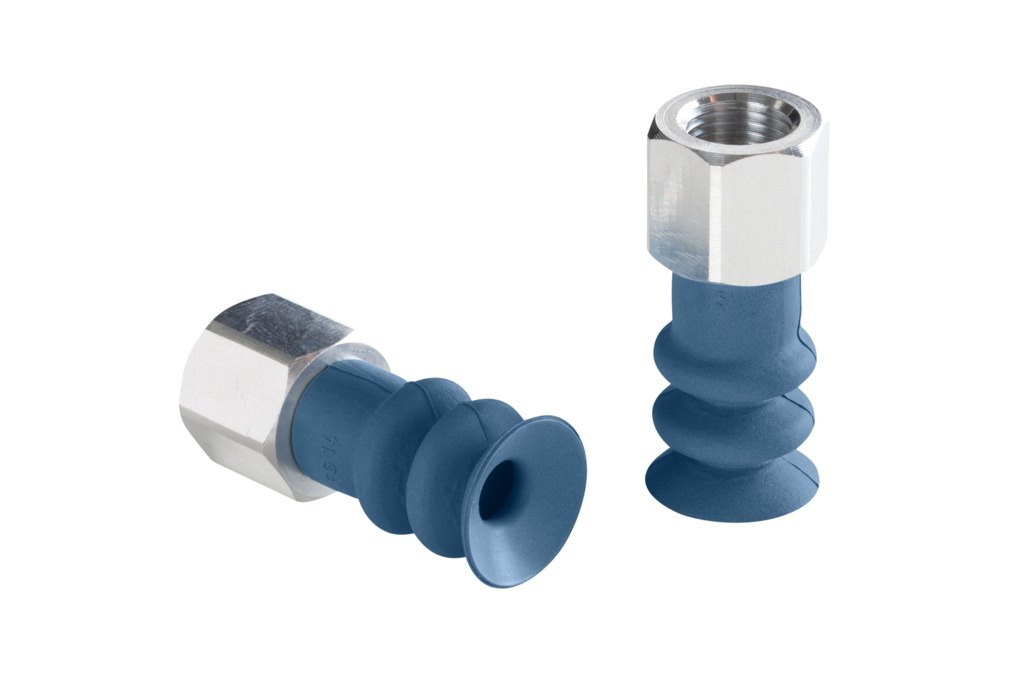

波纹吸盘(圆形),紧密贴合不平整工件表面

尺寸14
吸盘胶皮材料可探测金属硅胶
材料硬度[邵氏 A]55 (Shore A)
材料特性符合 FDA 标准
螺纹接头材料
连接G1/8"-F
吸盘折数2.5

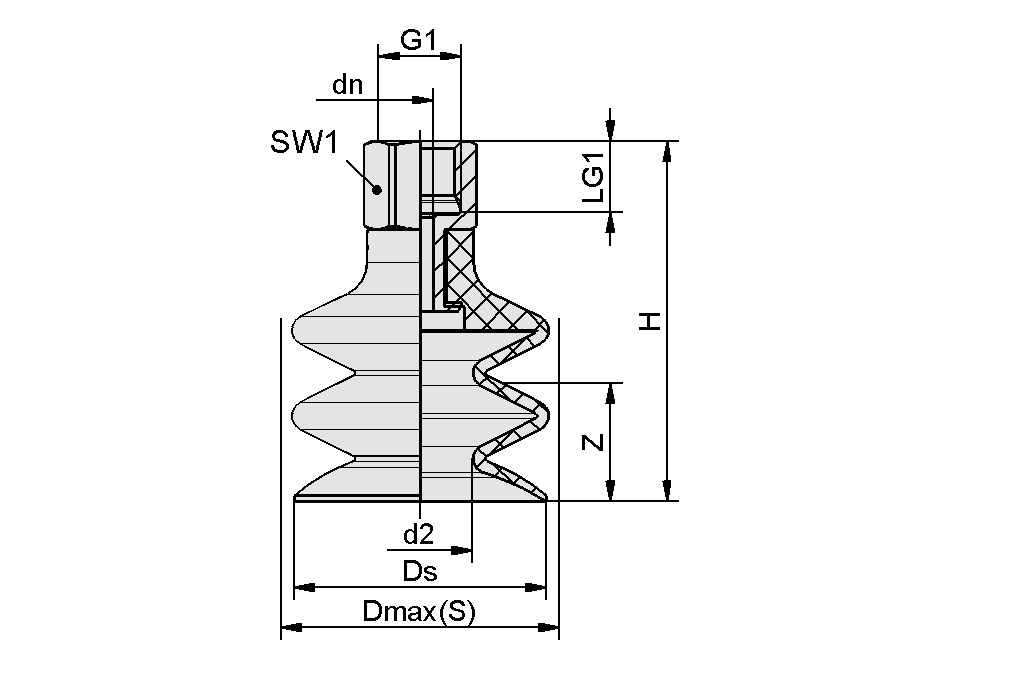

设计参数
Design image
属性 价值
d2 5.4  mm
最大值(S) 15.5  mm
dn 3.5  mm
Ds 14.5  mm
G1 G1/8"-F
H 34.8  mm
LG1 8.5  mm
SW1 14  mm
Z(吸盘行程) 9  mm
技术参数
属性 价值
吸盘胶皮材料 可探测金属硅胶
材料硬度[邵氏 A] 55  Shore A
尺寸 14
吸盘折数 2.5
连接 G1/8-IG
工件最小半径(凸面) 15  mm
卷数 0.98  cm³
吸力(-600 mbar) 1.37  N
拉脱力 5.7  N
软管直径(建议)d 4  mm
重量 5.7  g
产品系列 FSG
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
