SAXM 100 ED-85 SC065
物料号: 10.01.19.00009
高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件
| 尺寸 | 100 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |

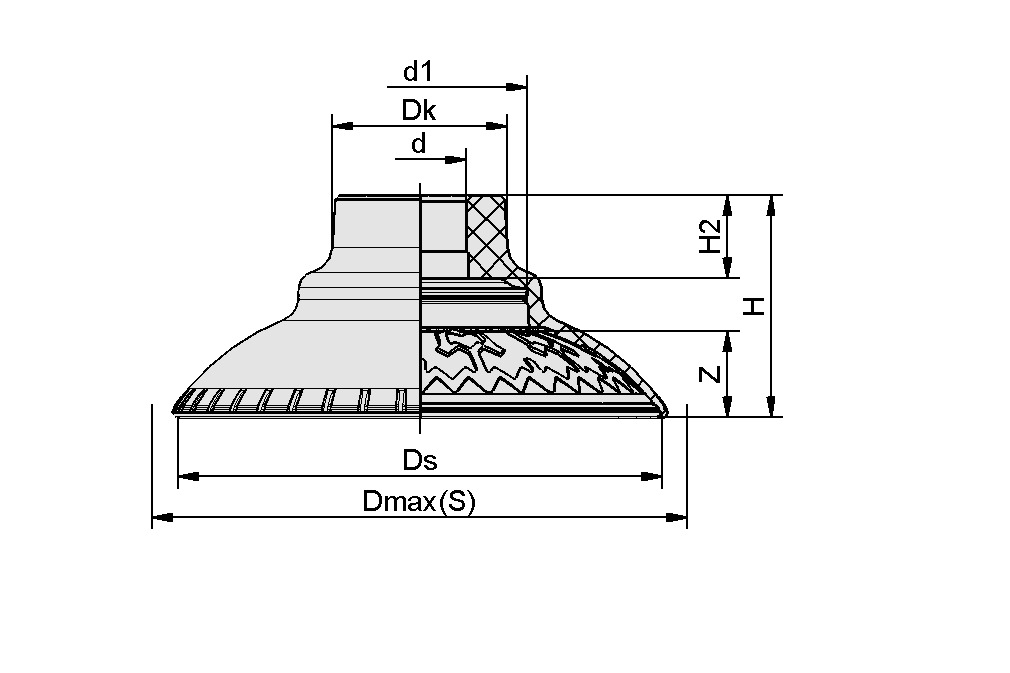

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 14 mm |
| d1 | 39.6 mm |
| Dk | 25.6 mm |
| 最大值（S） | 111.1 mm |
| Ds | 99.7 mm |
| H | 39.4 mm |
| H2 | 14.3 mm |
| Z（吸盘行程） | 17.1 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 412 N |
| 横向剪力 | 230 N |
| 油性表面的横向剪力 | 414 N |
| 卷数 | 104.09 cm³ |
| 工件最小半径（凸面） | 40 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 100 |
| 螺纹接头系列 | SC 065 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 33.8 g |
| 产品系列 | SAXM |
文件
文件

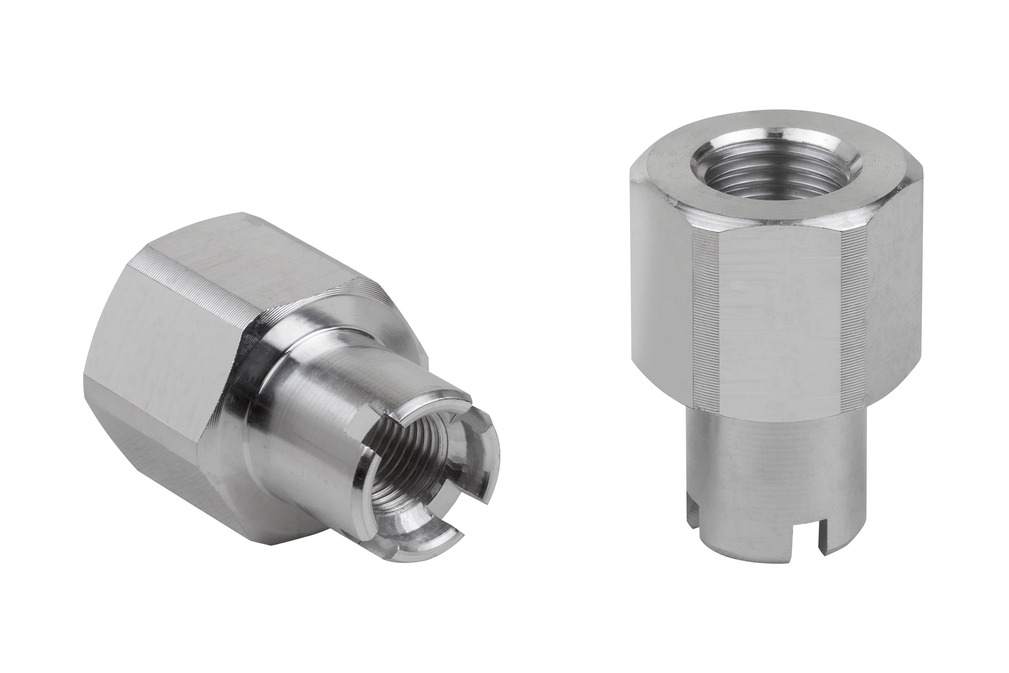

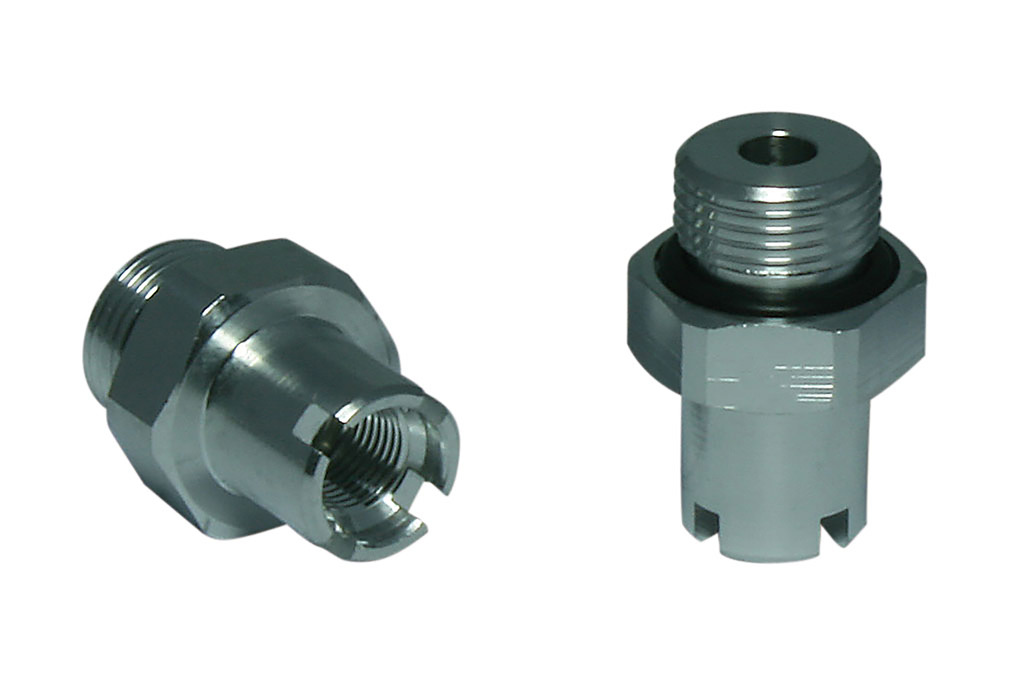

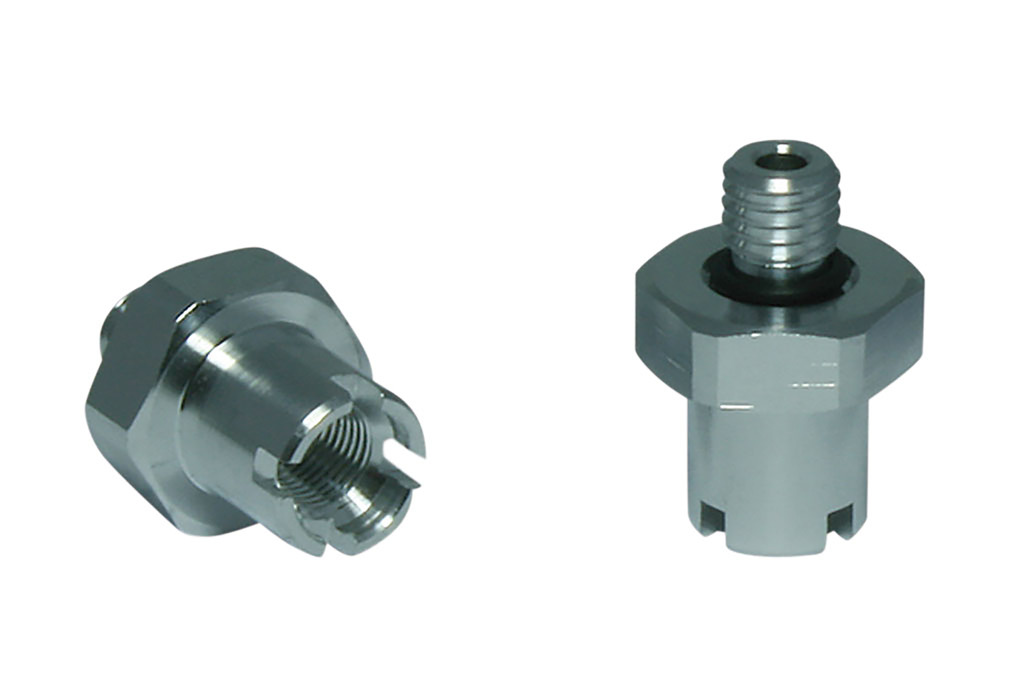

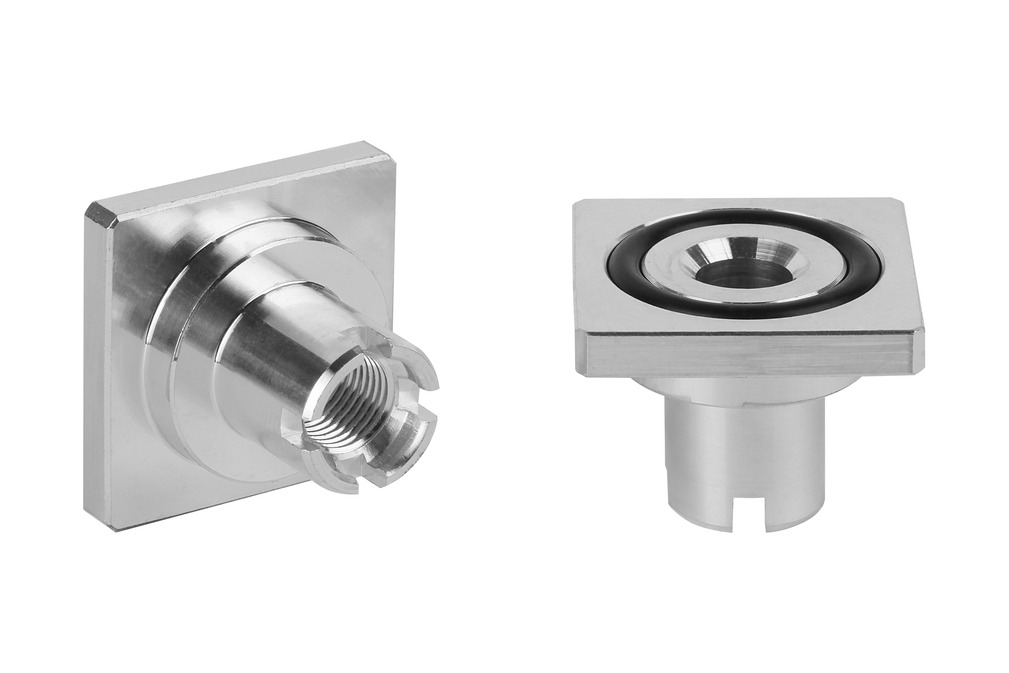

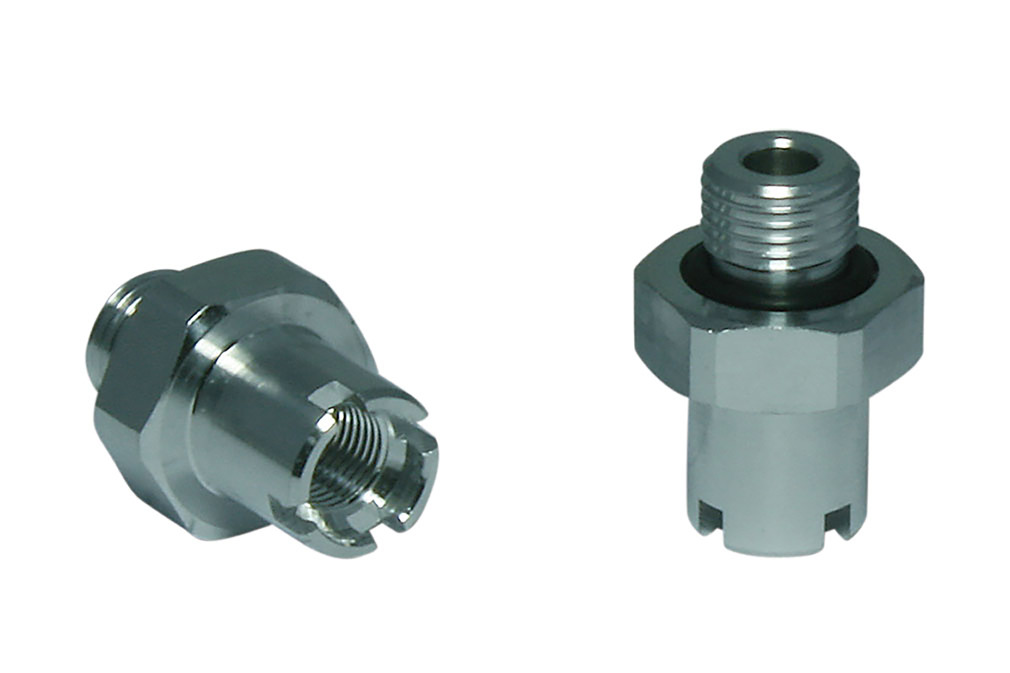

辅料
