SC-A 065 M14x1.5-AG L
物料号: 10.01.06.02826

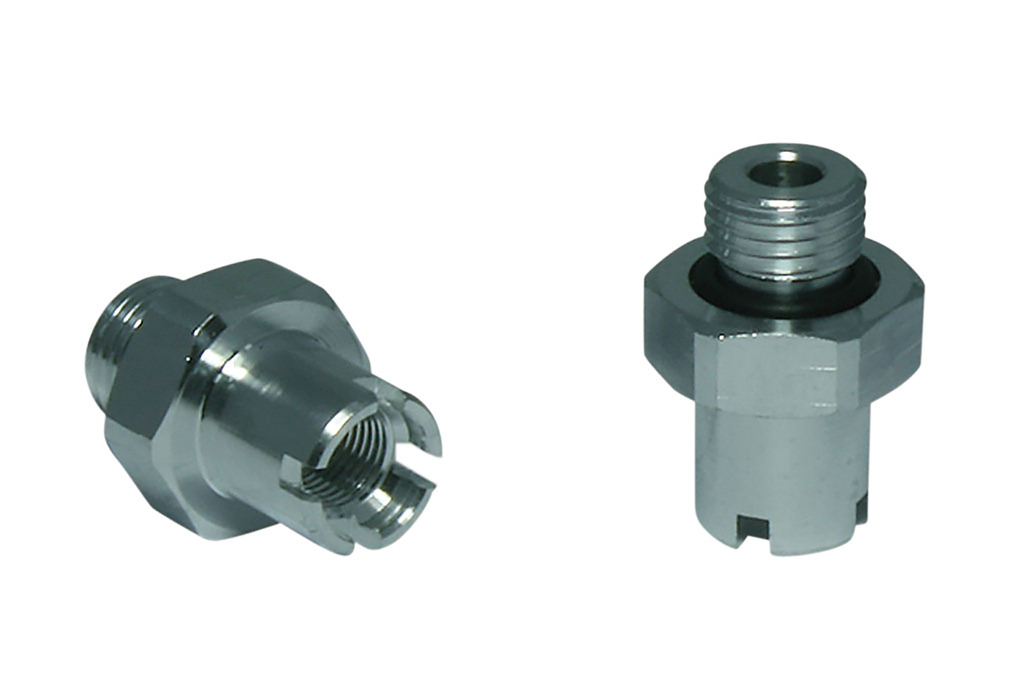

施迈茨吸盘上部连接件
| 连接类型 | 065 |
| 螺纹 G1 | M14x1.5-M |
| 装配长度 | 8 (mm) |
| 形状 | 自锁止 |

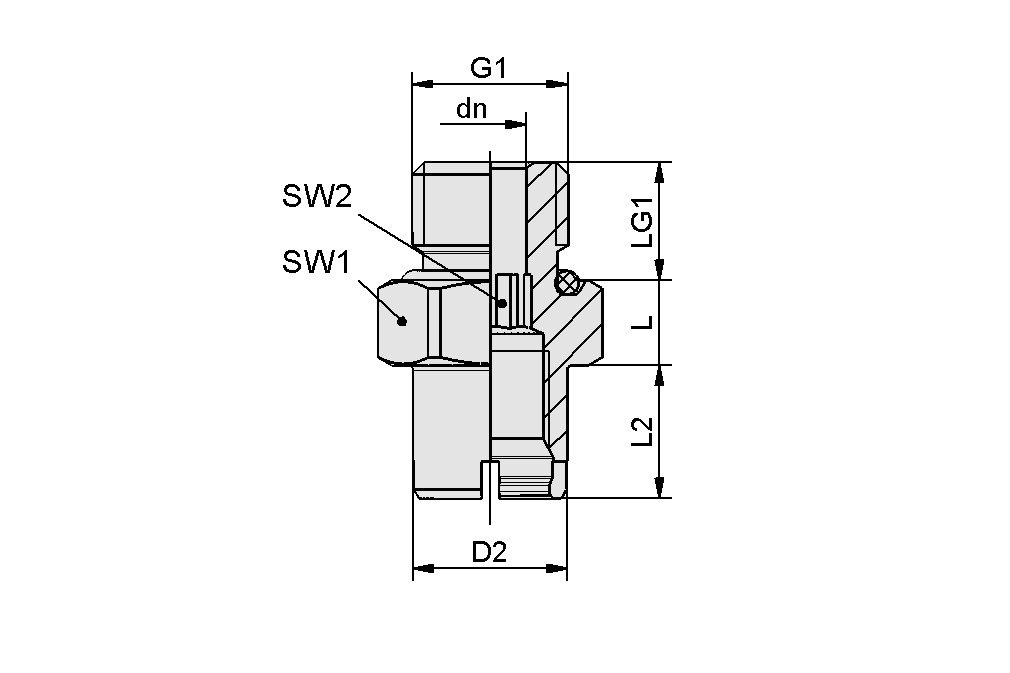

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6.1 mm |
| D2 | 15 mm |
| G1 | M14x1.5-M |
| L | 8 mm |
| L2 | 15.1 mm |
| LG1 | 10 mm |
| SW1 | 22 mm |
| SW2 | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接类型 | 065 |
| 材料 | 铝 |
| 形状 | 自锁止 |
| 重量 | 14.8 g |
