SC-A 065 RA L
物料号: 10.01.06.02817
施迈茨吸盘上部连接件
| 连接类型 | 065 |
| 装配长度 | 9.5 (mm) |
| 形状 | 自锁止 |

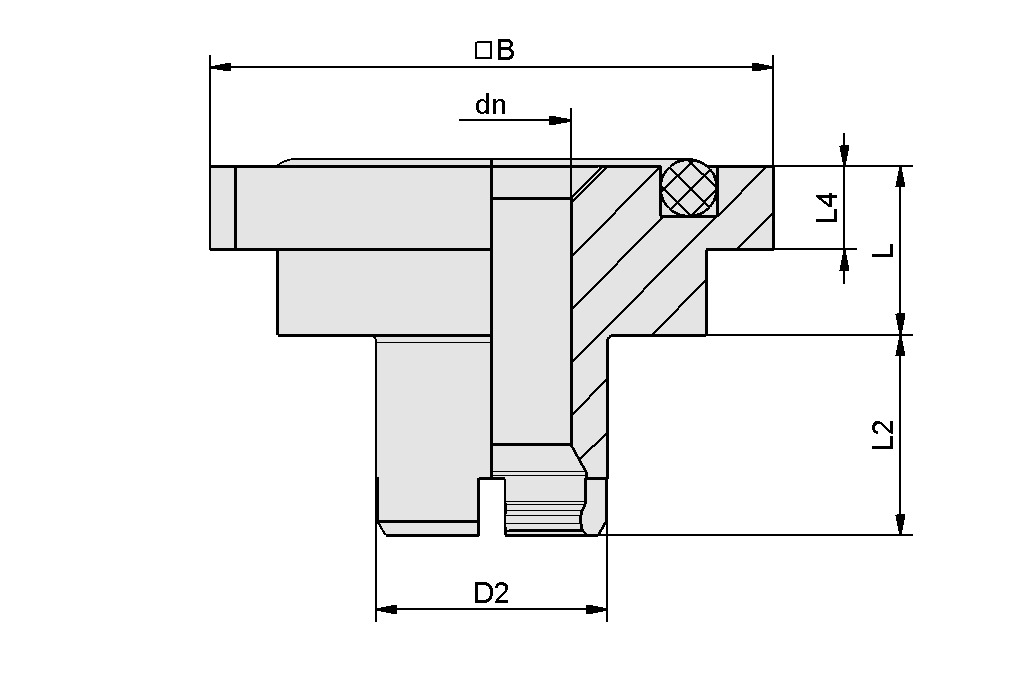

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 31.8 mm |
| dn | 8.9 mm |
| D2 | 15 mm |
| L | 9.5 mm |
| L2 | 15.1 mm |
| L4 | 4.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接 | 长方形转接件 |
| 连接类型 | 065 |
| 形状 | 自锁止 |
| 重量 | 20.3 g |
