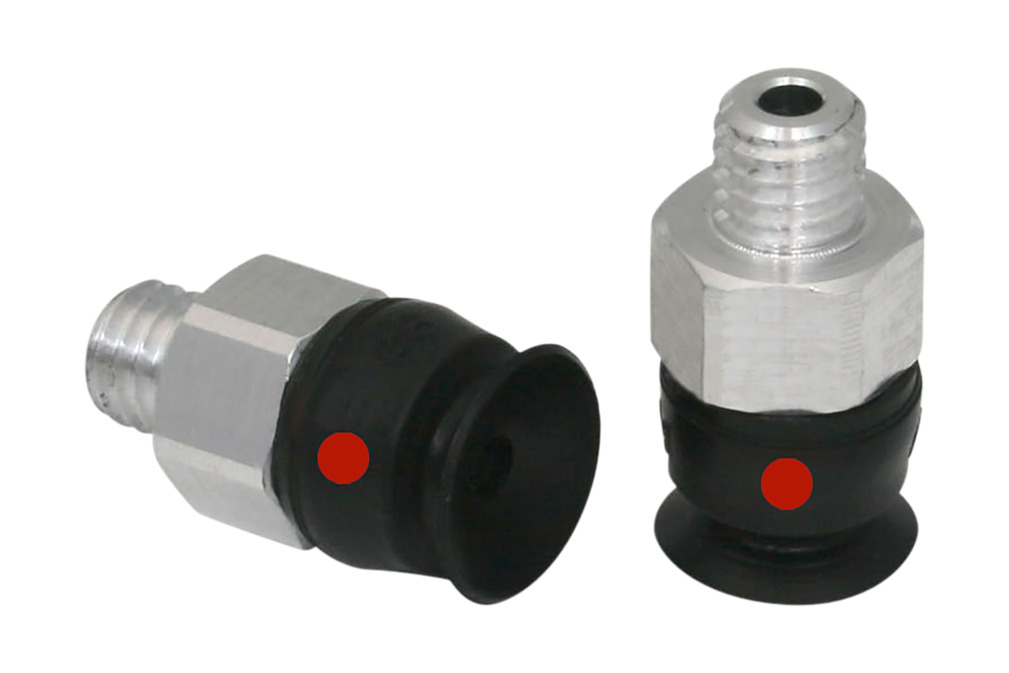

PFYN 8 SI-CO-55 M5-AG
物料号: 10.01.01.10395
扁平吸盘（圆形），搬运光滑或轻微粗糙表面工件
| 尺寸 | 8 |
| 吸盘胶皮材料 | 导电硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 螺纹接头材料 | 铝 |
| 真空连接 | M5-M |

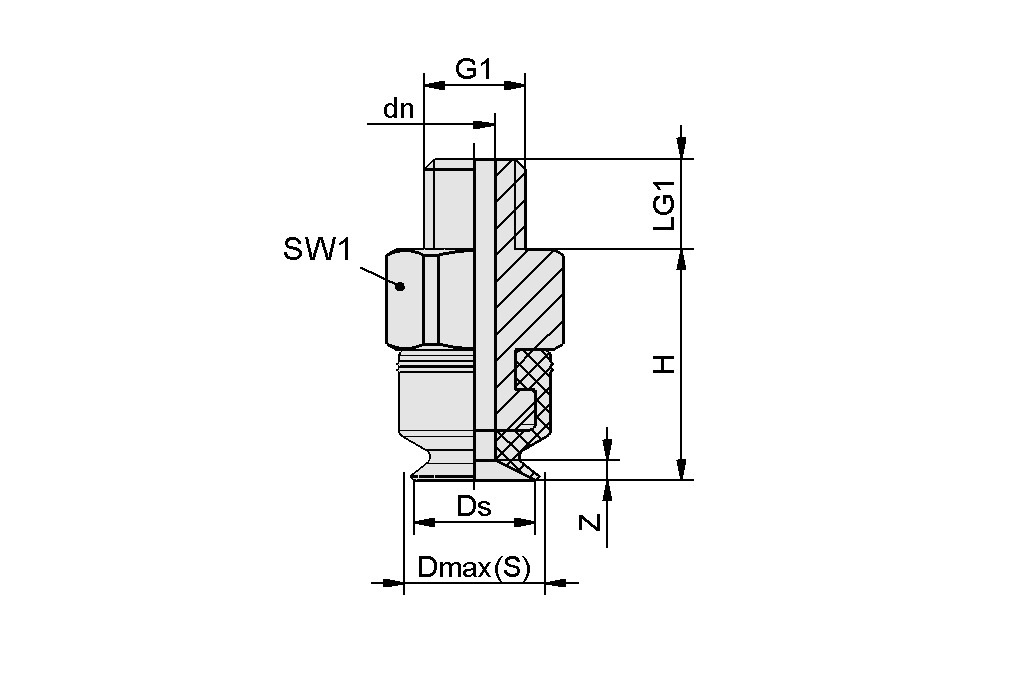

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 2 mm |
| 最大值（S） | 9 mm |
| Ds | 8 mm |
| G1 | M5-M |
| H | 12 mm |
| LG1 | 4.5 mm |
| SW1 | 8 mm |
| Z（吸盘行程） | 1.3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 2.3 N |
| 卷数 | 0.03 cm³ |
| 工件最小半径（凸面） | 10 mm |
| 软管直径（建议）d | 2 mm |
| 尺寸 | 8 |
| 吸盘胶皮材料 | 导电硅胶 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 1.2 g |
| 产品系列 | PFYN |
| 吸盘折数 | 0 |
