PFG 8 SI-CO-55 N004
物料号: 10.01.01.00647
扁平吸盘(圆形),搬运光滑或轻微粗糙表面工件
尺寸 | 8 |
吸盘胶皮材料 | 导电硅胶 |
材料硬度[邵氏 A] | 55 (Shore A) |

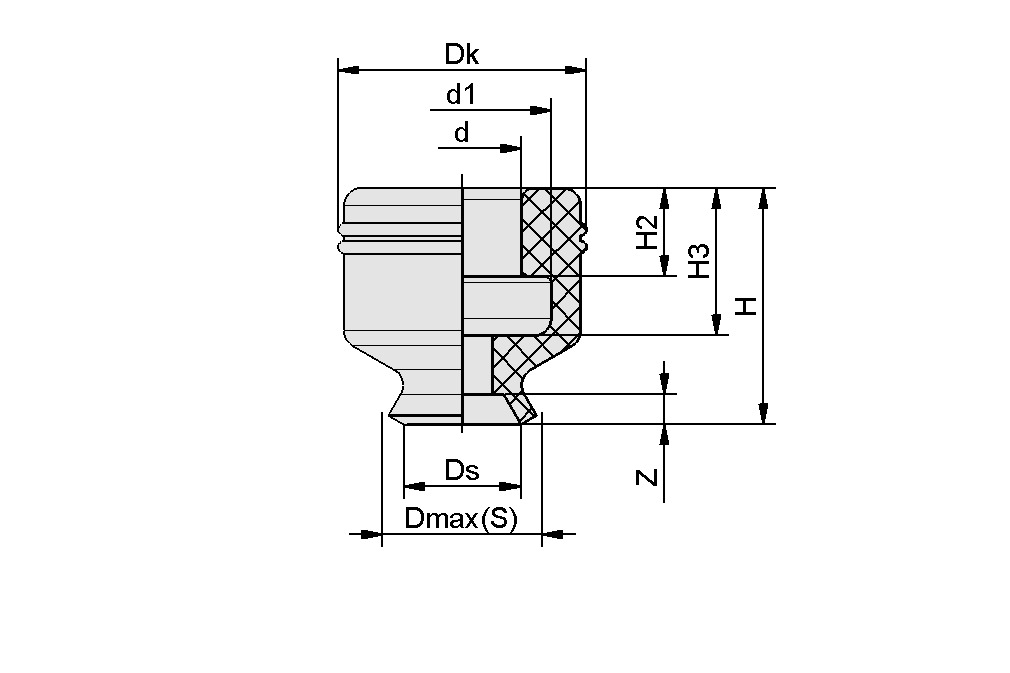

设计参数
设计参数

属性 | 价值 |
---|---|
d | 4 mm |
d1 | 6 mm |
Dk | 8.2 mm |
最大值(S) | 9 mm |
Ds | 8 mm |
H | 7 mm |
H2 | 2 mm |
H3 | 4 mm |
Z(吸盘行程) | 1.3 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 2.3 N |
卷数 | 0.16 cm³ |
工件最小半径(凸面) | 10 mm |
尺寸 | 8 |
螺纹接头系列 | N 004 |
吸盘胶皮材料 | 导电硅胶 |
材料硬度[邵氏 A] | 55 Shore A |
重量 | 0.3 g |
产品系列 | PFG |
