FSGA 8 SI-40 M3-AG
物料号: 10.01.06.05729

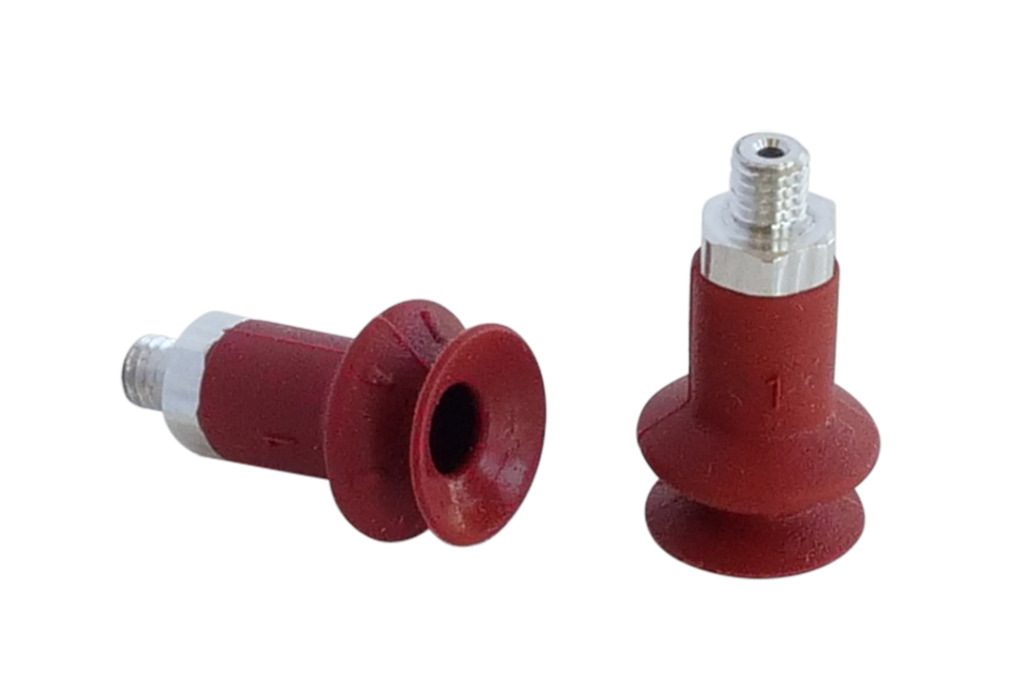

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 8 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 螺纹接头材料 | 铝 |
| 连接 | M3-M |
| 吸盘折数 | 1.5 |
| 真空连接 | M3-M |

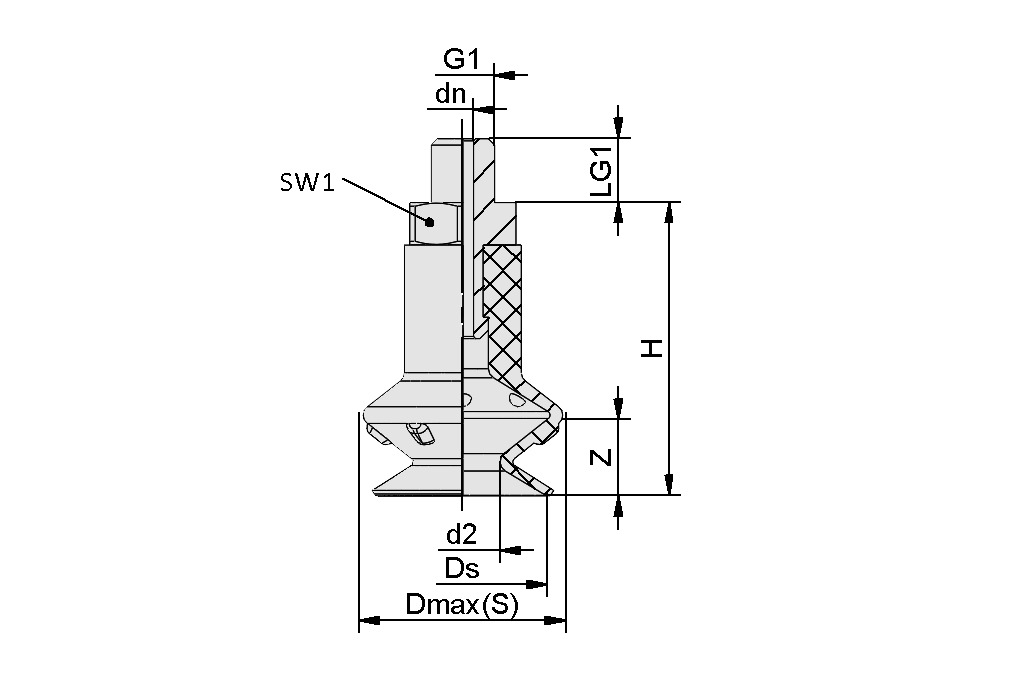

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 3.5 mm |
| 最大值（S） | 9.7 mm |
| dn | 1 mm |
| Ds | 8 mm |
| G1 | M3-M |
| H | 13.8 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
| Z（吸盘行程） | 3.6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 Shore A |
| 尺寸 | 8 |
| 吸盘折数 | 1.5 |
| 连接 | M3-AG |
| 工件最小半径（凸面） | 4 mm |
| 卷数 | 0.17 cm³ |
| 吸力（-600 mbar） | 0.58 N |
| 拉脱力 | 1.7 N |
| 产品系列 | FSGA |
