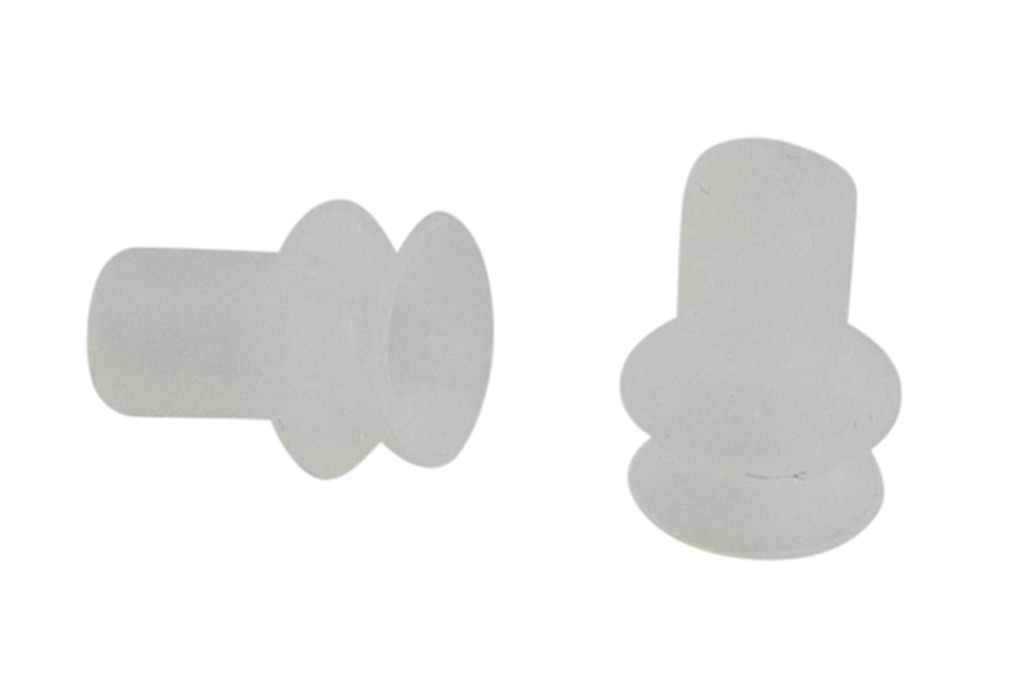

FGA 8 SI-55 N06310.01.06.05253波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 8 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 1.5 |
SA-NIP N063 M3-AG DN100
物料号: 10.01.06.05727
吸盘接头
| 螺纹接头系列 | N063 |
| 螺纹 G1 | M3-M |
| 长度 L1 | 9.4 (mm) |
| 装配长度 | 2 (mm) |
| 公称直径 dn | 1 (mm) |
| 材料 | 铝 |

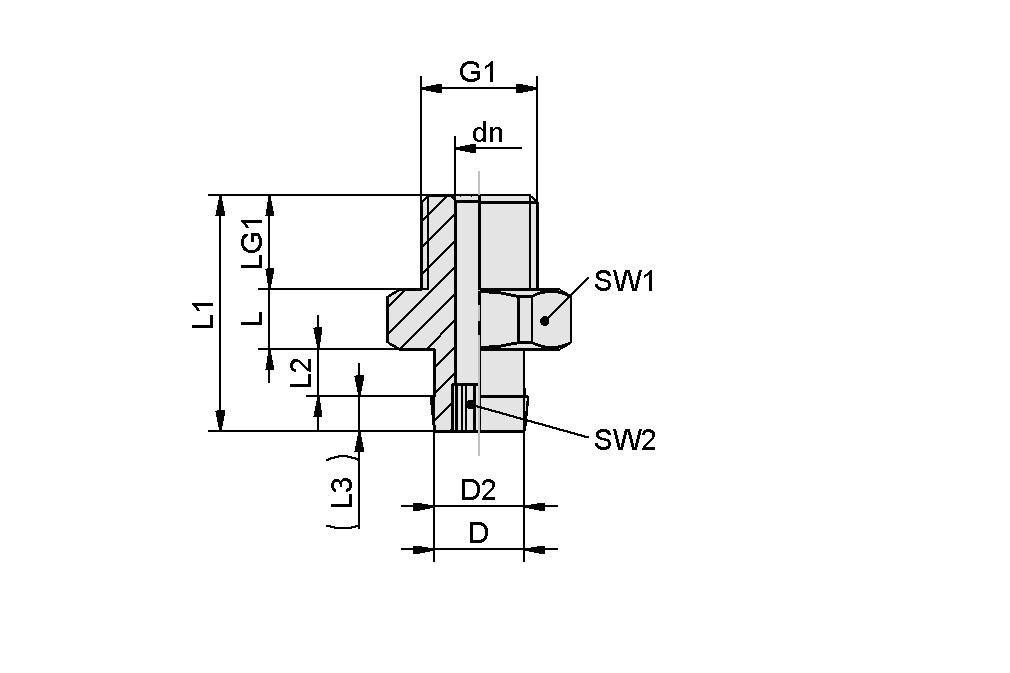

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 1 mm |
| D | 2.6 mm |
| D2 | 2 mm |
| G1 | M3-M |
| L | 2 mm |
| L1 | 9.4 mm |
| L2 | 3.4 mm |
| L3 | 1 mm |
| LG1 | 3 mm |
| SW1 | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 螺纹接头系列 | N063 |
| 材料 | 铝 |
文件
文件
辅料

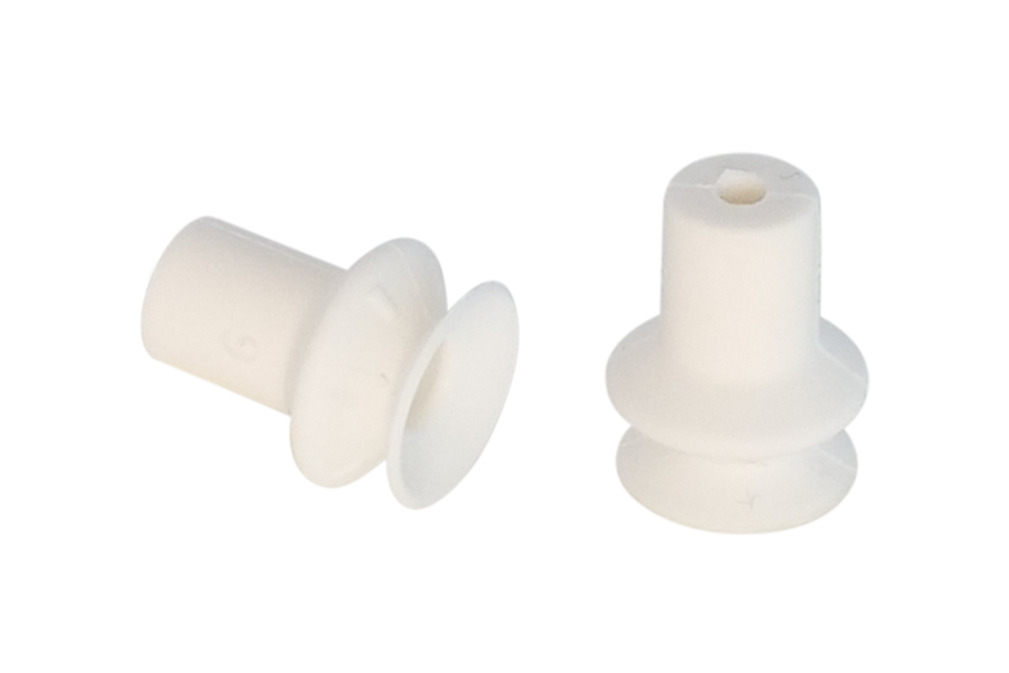

FGA 8 SI-HD-65 N06310.01.06.05746波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 8 |
| 吸盘胶皮材料 | 高强度硅胶 SI-HD |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 1.5 |
