迷你小型终端 SCTMi
智能。紧凑。灵活的。
灵活性、优化生产工艺和持续的能量和过程控制是未来自动化面临的挑战。为满足这些需求，需要功能强大、灵活和高效节能的真空系统。我们的解决方案是 SCTMi 迷你紧凑型终端：由多个真空产生装置组成的紧凑单元，只需一个真空系统就能同时独立搬运不同的零件。
个性化配置
模块化设计，配备不同的、可单独控制的真空回路，用于控制不同的工件
快速集成
中心化压缩空气和电源（24 V）最多可用于 16 个小型集成式真空发生器，从而最大限度地降低了集成和服务成本
基于体积流量的组件监测
由于占地面积非常小和重量轻，可在有限的空间内使用
高效率
通过自动节气功能和智能环境监测功能，压缩空气耗气量最多可减少 80%
您的个性化配置
迷你型紧凑终端 SCTMi 具有完全根据您的需求设计处理工艺的灵活性。借助创新的配置器，我们的销售工作人员可以在短时间内为您定制解决方案。
除了为您的个性化产品系列提供报价外，您还将收到一份 CAD 模型。
现在就申请您的个性化配置并联系我们！
设计
设计
- 带 NFC 接口的总线模块（1），具有中心化智能，可对每个发生器圆盘进行环境监测和开关点显示
- 可视状态指示器（2），用于吸盘胶皮和每个吹气发生器
- 中心化压缩空气或真空连接（用于阀功能）(3) 单向推入方式
- 最多 16 个发生器（4 个），可根据喷嘴尺寸和类型自由选择，NO/NC/IMP 包括自动节气功能。也可作为阀门功能，用于开关电动产生的现有真空装置，例如
- 灵活的安装可能性 (5)，可直接集成在抓具上或移动轴上
订购信息
订购信息
产品代码
与零件编号类似，产品代码用于唯一标识施迈茨的产品配置。产品代码可以在产品标签或报价单或订单上找到。您是否对您的产品有疑问或想再次订购配置？请在联系施迈茨公司时准备好这把钥匙。
SCTMi
IOL
E8
ABC00001C
命名
| 代码 | 类型 |
|---|---|
| SCTMI | SCTMi |
总线模块
| 代码 | 类型 |
|---|---|
| IOL | IO-Link |
| EIP | 以太网 IP |
| ECT | 以太猫 |
| PNT | ProfiNet |
发生器/阀的数量
| 代码 | 类型 |
|---|---|
| E + 针数 | 发生器数量 |
| V + 针数 | 阀数量 |
| E + 针数 V + 数量 | 喷射器数量和阀数量 |
配置代码
| 代码 | 类型 |
|---|---|
| ABC00001C | 单独配置代码 |
技术参数
技术参数
微型紧凑型接线端子 SCTMi 的技术资料
| 类型 | 温度 [°C] | 压力范围（操作手柄压力） [bar] | 电气连接 | 通信 |
|---|---|---|---|---|
| SCTMi | 0...50 | 2...6 | M12 连接头，5 针 | IO-Link B 级 |
集成式真空发生器 SCPMt 的技术资料
| 类型 | 喷嘴 | 工作压力 % | 吸率 m³/h | 吸率 l/min | 耗气量 m³/h | 耗气量 l/min | 无声音 | 吸入声音 |
|---|---|---|---|---|---|---|---|---|
| SCPMt-03 | 03 | 87 | 0.132 | 2.2 | 0.21 | 3.5 | 51 | 42 |
| SCPMt-05 | 05 | 87 | 0.45 | 7.5 | 0.54 | 9 | 66 | 55 |
| SCPMt-07 | 07 | 87 | 0.9 | 15 | 1.32 | 22 | 70 | 70 |
| SCPMt-10 | 10 | 87 | 1.68 | 28 | 2.7 | 45 | 71 | 72 |
源动力
源动力
公制帝国
| 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | 5.5 | 6 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 / 0.5 / 0.7 mm | 416.00 | 512.00 | 711.00 | 866.00 | 880.00 | 875.00 | 860.00 | 850.00 | 845.00 |
| 1.0 mm | 350.00 | 416.00 | 512.00 | 725.00 | 866.00 | 880.00 | 870.00 | 860.00 | 850.00 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| 0.3 mm | 0.00 | 1.60 | 3.20 | 5.60 | 7.90 | 11.10 | 15.00 | 24.00 | 48.00 |
| 0.5 mm | 0.00 | 0.76 | 1.51 | 2.65 | 3.78 | 5.29 | 8.00 | 14.00 | 26.60 |
| 0.7 mm | 0.00 | 0.42 | 0.84 | 1.47 | 2.10 | 2.94 | 5.00 | 8.40 | 14.00 |
| 1.0 mm | 0.00 | 0.18 | 0.38 | 0.60 | 0.90 | 1.10 | 2.00 | 3.10 | 4.40 |
| 0 | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 0.3 mm | 2.50 | 2.00 | 1.70 | 1.40 | 1.20 | 0.90 | 0.70 | 0.50 | 0.20 | 0.00 |
| 0.5 mm | 6.50 | 5.60 | 4.50 | 3.60 | 2.70 | 2.00 | 1.40 | 1.00 | 0.50 | 0.00 |
| 0.7 mm | 15.00 | 12.00 | 10.00 | 8.00 | 6.00 | 4.50 | 3.30 | 2.00 | 1.00 | 0.00 |
| 1.0 mm | 30.00 | 26.00 | 23.00 | 20.50 | 17.80 | 13.50 | 10.50 | 7.30 | 3.70 | 0.00 |
软件
软件
本产品的匹配软件可在本节中找到。
| 软件 | 语种 |
|---|---|
| 英語 |
职能描述
职能描述
.jpg)
近距离无线通信（NFC）
- 通过能量中立的点对点连接实现安全通信
- 可视数据：除序列号等静态数据外，还可读取开关点等动态工艺数据
- 参数化选配：SCTSi IO-Link 还可通过智能手机上的应用程序进行参数设置
%20-%20Kopie.jpg)

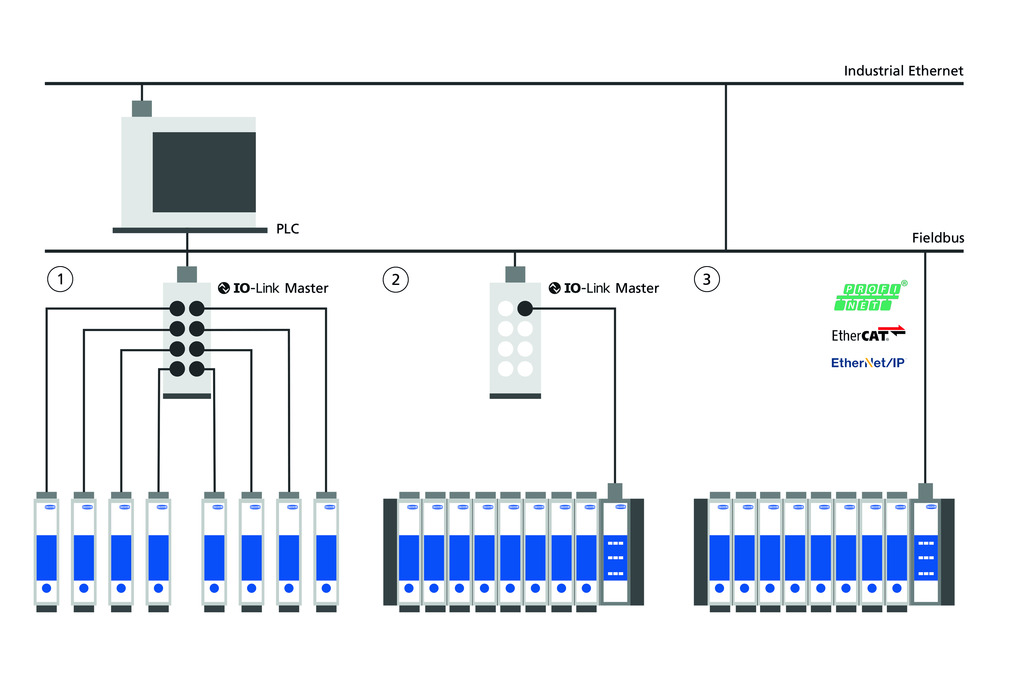

具备工业 4.0 性能的网络技术
- IO-Link使记录的数据可见和可用，直至控制层，从而在所有通用现场总线系统中实现双向参数化和诊断。
- 环境监测通过详细的状态分析和故障检测提高系统可用的程度
- 预见性维护，保养可提高抓具系统的性能
- 能量监测，优化能源消耗
%20-%20Kopie.jpg)
综合电子子母线系统
- 通过一根电缆即可实现电子控制
- 通过 IO-Link 和近距离无线通信 (NFC) 进行持续的数据通信
- 可对所有发生器进行编程和分离控制
%20-%20Kopie.jpg)
自动节气功能
- 当达到安全真空值时，抽吸功能将被关闭，直到下一个循环或真空度低于安全真空值时为止
- 可对每个发生器进行不同的设置和节气设置编程
- 压缩空气耗气量最多可减少 80
- 通过 LED 直观反馈阀控制情况
%20-%20Kopie.jpg)
带外部真空安装的端子
- 与外部真空源（如中心化真空泵）一起操作手柄
- 中心化真空最多可分为 16 个独立回路
- 作为带 IO-Link 功能和环境监测的阀使用
- 气动预控制，实现快速开关循环
