物料号: 10.02.02.07600

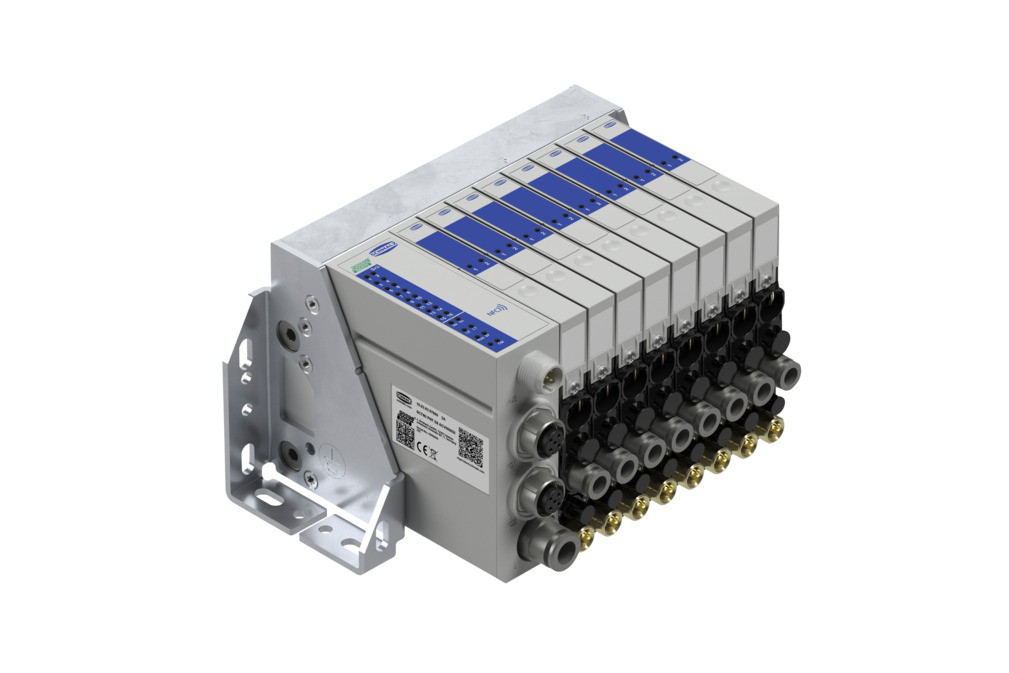

模块化微型紧凑型接线端子，用于 闭锁微型紧凑型模块
| 交流 | |
| 发生器针数 | E8 |
| SCPMt 10 6/4 NO E1T |
| 属性 | 价值 |
|---|---|
| B | 115.8 mm |
| B2 | 51.8 mm |
| B3 | 64 mm |
| d | 5.5 mm |
| d1 | 4.5 mm |
| d2 | 8 mm |
| d3 | 6 mm |
| G1 | M12x1-M |
| H | 91.5 mm |
| H2 | 34 mm |
| H3 | 81.2 mm |
| H4 | 16.5 mm |
| H5 | 12.5 mm |
| L | 136.5 mm |
| L1 | 171.5 mm |
| L2 | 12.5 mm |
| L3 | 27.5 mm |
| X1 | 155.5 mm |
| Y1 | 40 mm |
| Y2 | 12 mm |
| 属性 | 价值 |
|---|---|
| 发生器针数 | E8 |
| 交流 | |
| SCPMt 10 6/4 NO E1T | |
| 重量 | 1.57 kg |
| 喷嘴尺寸 | 1.0 毫米 |
| 连接 | 6/4 |
| 吸率（max.） | 28 (l/min) |
| 耗气量 吸入 | 58 (l/min) |
| 最大真空 | 870 (mbar) |
| 控制阀 | 常开 |
| 电气的连接 | 扁平引脚 |
| 防护类型 IP | IP 54 |
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
| 外部直径 D | 4 (mm) |
| 内径 d | 2 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 20 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -40 ... 60 °C |
| 颜色 | 乳白色透明 |
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12公插头 |
| 电缆长度 Lk | 3 (m) |
| 连接 2 | 母头连接器 M12，5 孔 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
| 额定电流 | 16 (A) |
| 直流电压 | 63 V - 直流 |
| 防护类型 IP | IP 68 |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 Lk | 1.5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
| 额定电流 | 16 (A) |
| 电压 | 63V-DC |
| 防护类型 IP | IP 68 |
| 电气的连接 | 母头连接器 M12，5 极 |
| 电缆长度 Lk | 5 (m) |
| 连接 2 | 开放式电缆端 |
| 针数 | 5 |
| 针数 | 5 |
| 电线区域 | 2.5 (cm²) |
| 材料 软管 | PUR 电缆 |
| 颜色 | 灰 |
| 直流电压 | 60 V 直流 / 48 V |
| 电气的连接 | M12 4 针 D 码插头 |
| 连接 2 | 插头 M12，4 孔 |
| 针数 | 4 |
| 电线区域 | 0.14 (cm²) |
| 材料 软管 | PUR 电缆 |
| 直流电压 | 60 V 直流 / 48 V |
| 防护类型 IP | IP 67 |
| 电气的连接 | M12 4 针 D 码插头 |
| 电缆长度 Lk | 5 (m) |
| 连接 2 | 插头 M12，4 孔 |
| 针数 | 4 |
| 针数 | 4 |
| 电线区域 | 0.14 (cm²) |
| 材料 软管 | PUR 电缆 |
