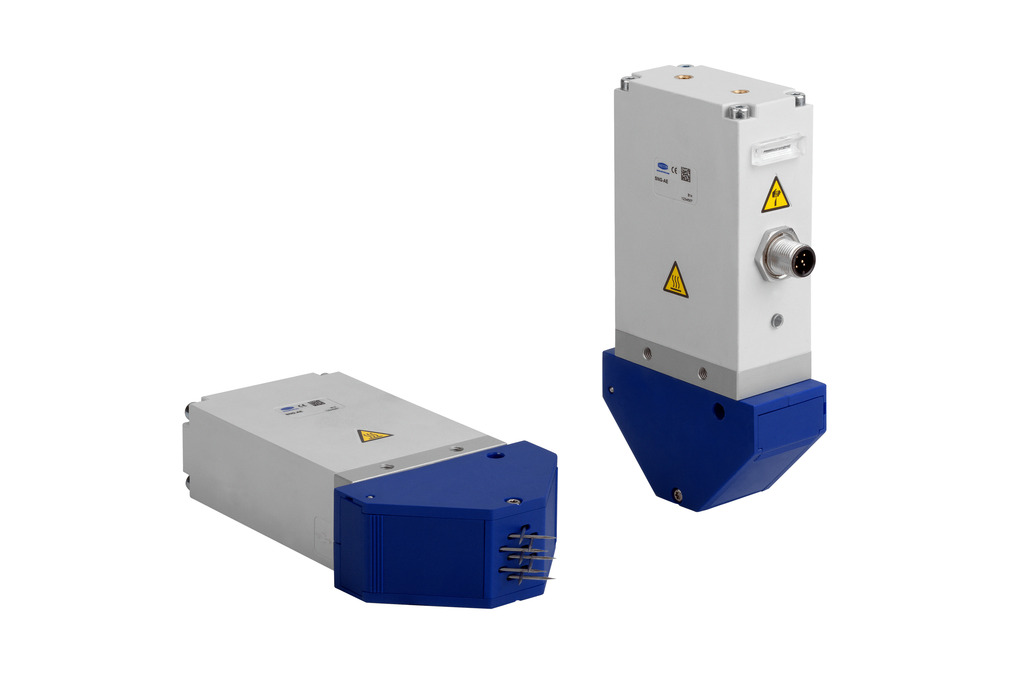

SNGi-AE 10 1.2 V 10 IOL
物料号: 10.01.29.00396
电动针式吸盘，友好维护设计，可调行程
| 针数 | 10 |
| 针直径 | 1.2 (mm) |
| 吸盘行程 Z(NA) | 10 (mm) |
| 压力范围（操作手柄压力） [bar] | bar |
| 交流 | IO-Link（B类） |

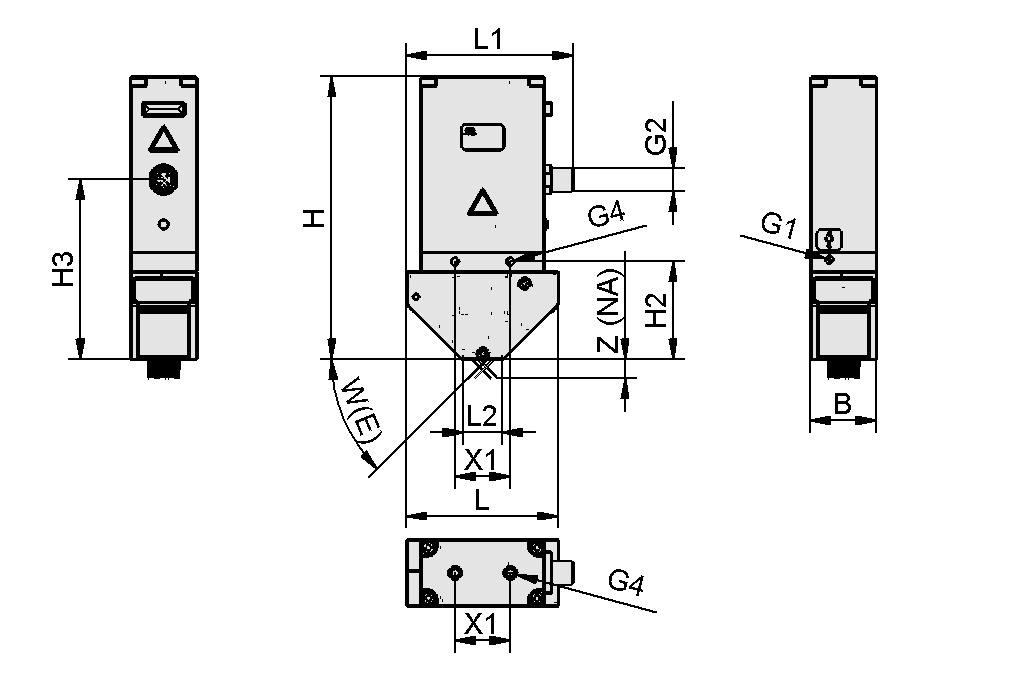

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 35 mm |
| G1 | M5-F |
| G2 | M12x1-M |
| G4 | M5-F |
| H | 151.5 mm |
| H2 | 51.5 mm |
| H3 | 94.5 mm |
| L | 80 mm |
| L1 | 87.5 mm |
| L2 | 22 mm |
| W(E) | 45 ° |
| X1 | 29 mm |
| Z(NA) | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 针数 | 10 |
| 针直径 | 1.2 mm |
| 操作手柄的工作温度 | 5 ... 50 °C |
| 重量 | 515 g |
| 防护类型 IP | IP 53 |
| 直流电压 | 24 V - 直流 |
| 电流消耗 | 900 mA |
| 附加功能 | 可变行程 |
| 产品系列 | SNGI-AE |
文件
文件
备件

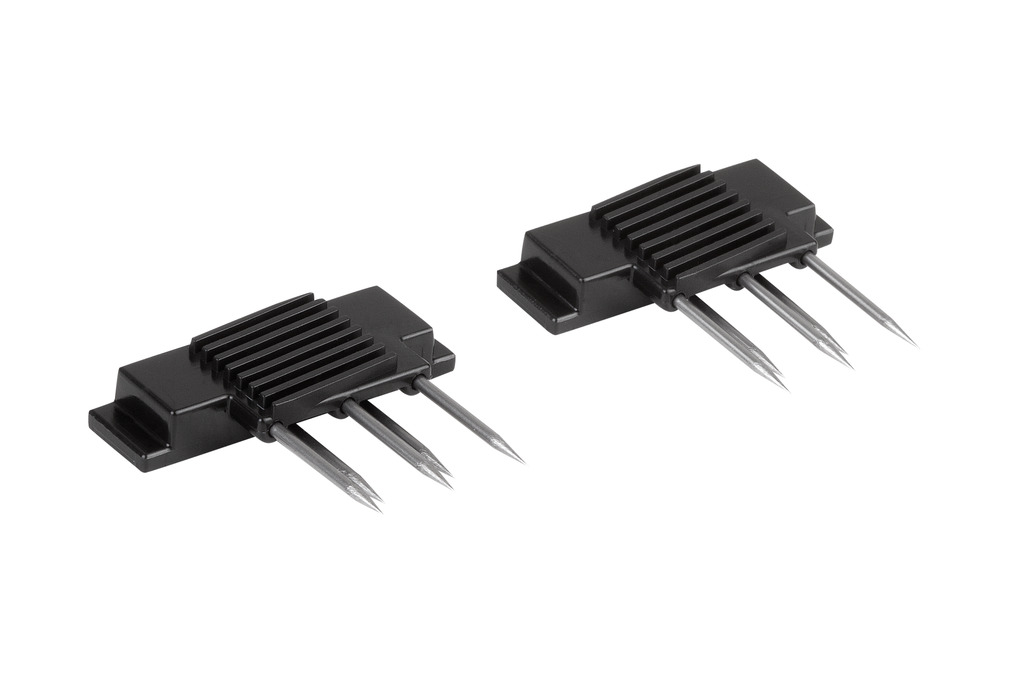

ERS SNG-AP/AE 10 1.2 1010.01.29.00408密封板
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
| 载有 | 安装 2 个针楔 |
| 针数 | 10 |
| 针直径 | 1.2 (mm) |
| 吸盘行程 Z(NA) | 10 (mm) |
辅料
ASK B-M12-5 1000 S-M12-521.04.05.00158连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 | 1000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 | 2000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
ASV IO-L-A B-M12-5 2xS-M12-410.02.02.04336分线电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 1000 (mm) |
| 电气的连接 | 5针M12母插头 |
| 连接 2 | 2 个 M12 插头，4 孔 |
| 材料 软管 | PUR 电缆 |
BEF-PL 38x15x11.5 G1/4-IG SNG10.01.29.00403安装固定基座
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 11.5 (mm) |
| 螺纹 G1 | G1/4"-F |
| 使用結構設計 | 针式抓吸盘 |
HTS-A2 SNG AP/AE OP10.01.29.00622支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
HTS-A3 SNG AP/AE OP10.01.29.00619支撑件系统
| 压力范围（操作手柄压力） [bar] | bar |
| 长度 L | 38 (mm) |
| 宽度 B | 15 (mm) |
| 高度 H | 9.4 (mm) |
| 使用結構設計 | 针式抓吸盘 |
| 尺寸 | AP/AE |
