| 发生器针数 | 1 |
| 性能等级 | E100 |
| 安装 | 安装板 |
| 增加功能发生器 | 轴向排气连接 |
采用窄而紧凑的结构型式，非常适合狭小的安装空间
吸附区域带有柔软、灵活的密封唇，减振效果出色且能很好地密封结构化表面

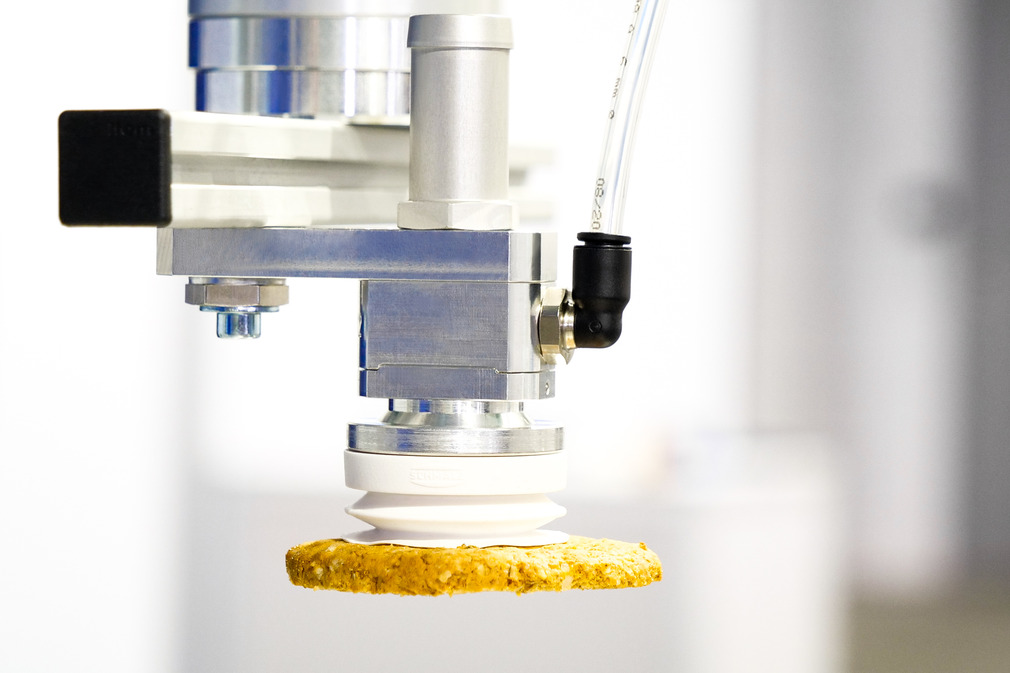

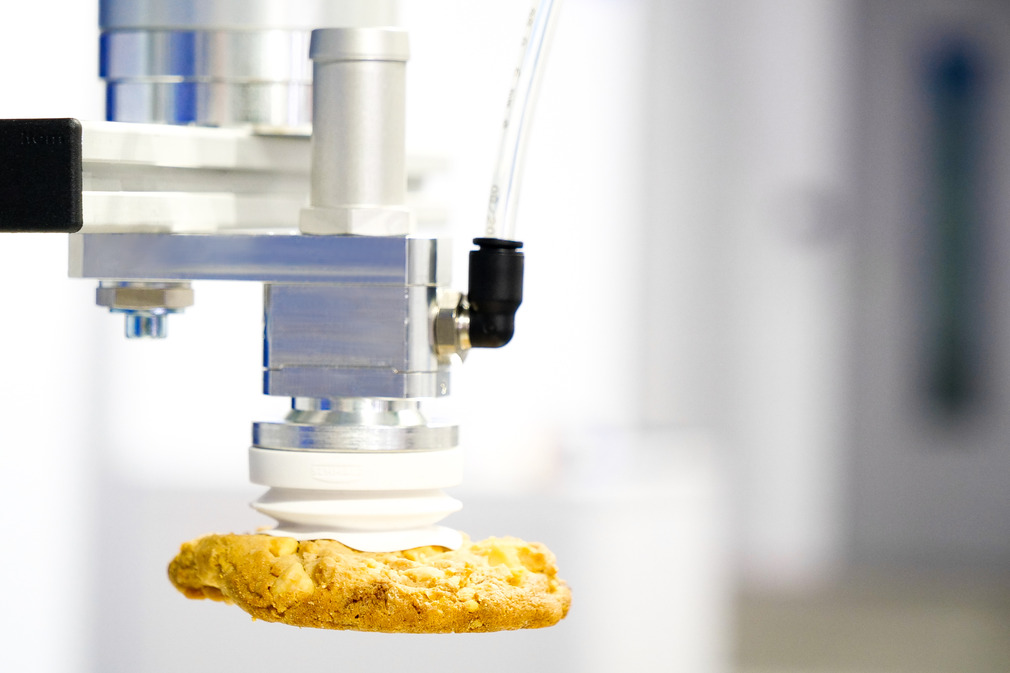

流量非常大，即使是多孔材料也能牢固抓取
耗气量极低，可有效降低运营成本
以受控方式排放所吸入的空气，可避免工艺腔室被污染
设计
设计

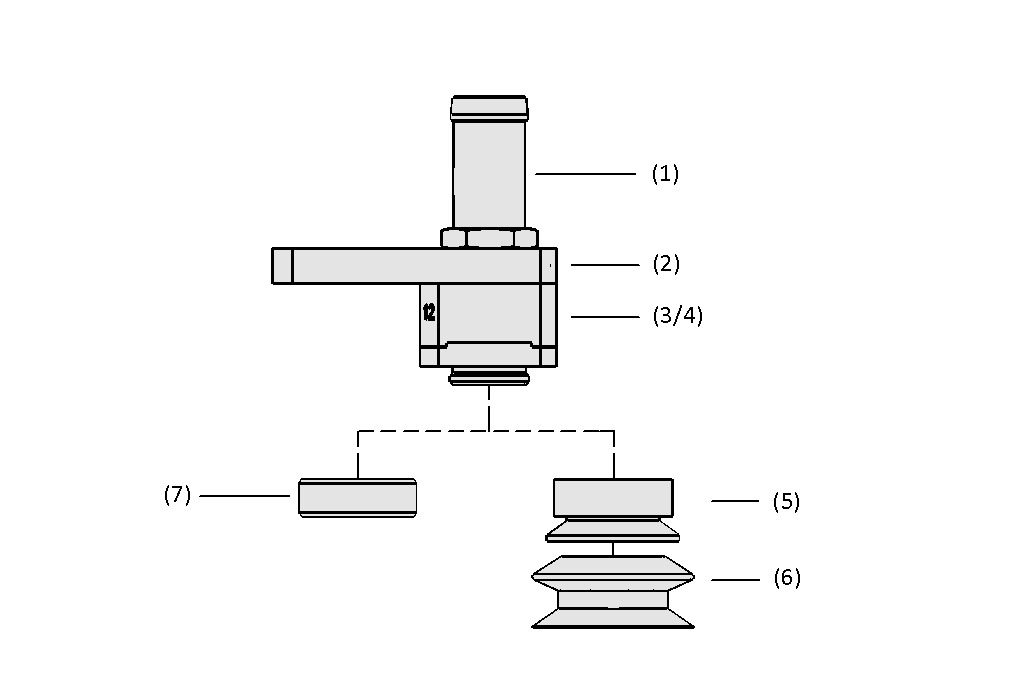

- 由非阳极氧化铝制成的基本型设备带有集成式压缩空气驱动型真空发生器，用于侧向安装 (2)
- 两个压缩空气接口（吸气/吹气）(3/4)
- 排气导向装置 (1) 用于控制并引导所吸入的空气
- 铝制吸盘螺纹接套 (5) (符合FDA标准)

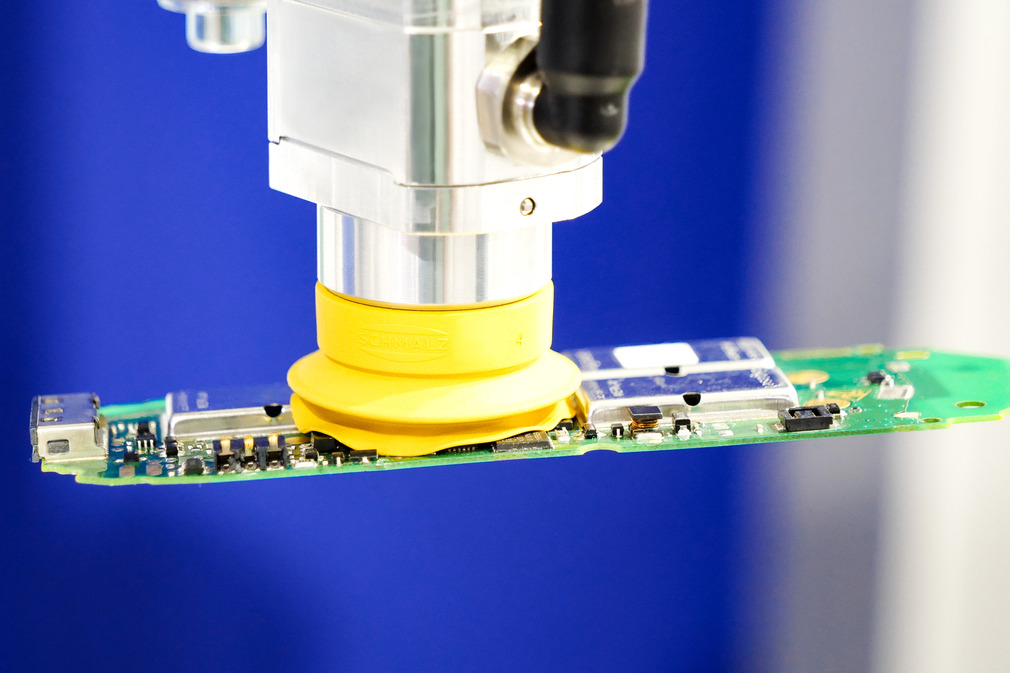

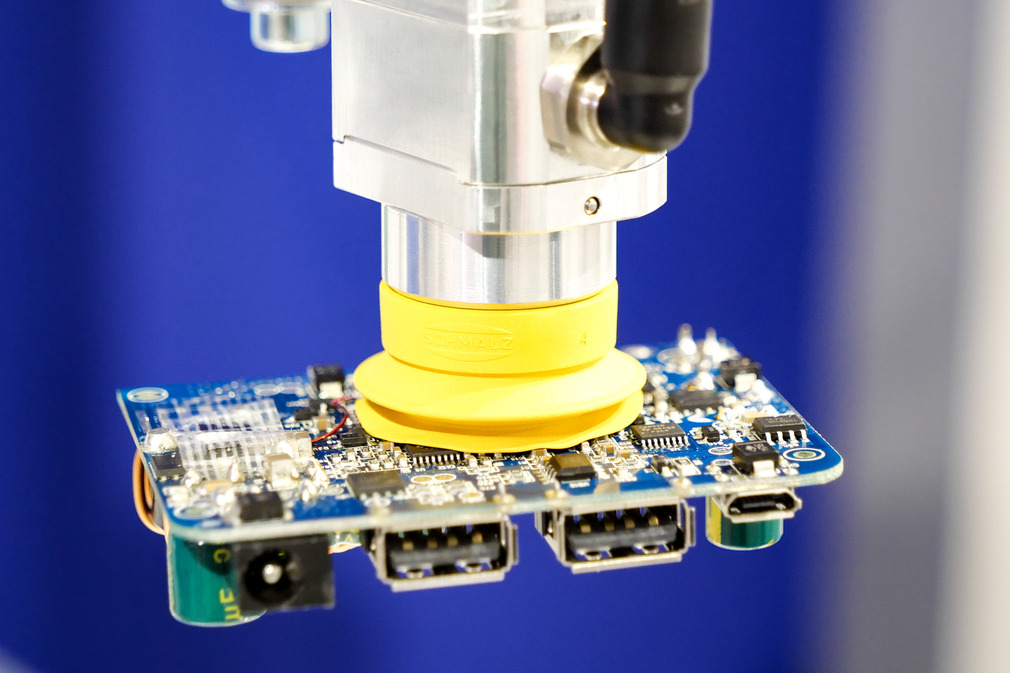

- 吸盘（6 个）由符合 FDA 标准的 SI-MD、SI-HD 和静电 NBR-ESD 制成；轴直径大，流速高
技术参数
技术参数
- 窄型：25 mm
- 抽吸速率：270 l/min至650 l/min
- 吸附区域直径：20 mm 至 50 mm
源动力
源动力
公制帝国
| 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1.0 bar | 241.00 | 124.10 | 53.60 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 2.0 bar | 410.00 | 277.90 | 185.10 | 111.70 | 63.80 | 29.20 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 3.0 bar | 519.00 | 394.60 | 289.00 | 210.80 | 149.20 | 99.90 | 61.50 | 34.00 | 15.40 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00 |
| 4.0 bar | 586.00 | 468.70 | 373.00 | 305.50 | 246.90 | 196.40 | 158.60 | 127.80 | 97.30 | 71.20 | 48.70 | 30.30 | 13.60 | 0.00 | 0.00 | 0.00 | 0.00 |
| 5.0 bar | 650.00 | 554.10 | 472.00 | 395.20 | 336.50 | 284.20 | 239.50 | 202.10 | 169.30 | 137.60 | 109.40 | 85.80 | 63.20 | 43.50 | 25.70 | 12.10 | 0.00 |
| 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|
| SCG | 30.00 | 61.00 | 92.00 | 128.00 | 160.00 |
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 60.00 | 77.00 | 90.00 | 107.00 | 120.00 | 137.00 | 158.00 | 178.00 | 198.00 |
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 270.00 | 341.73 | 405.00 | 455.98 | 508.32 | 553.42 | 588.20 | 619.58 | 650.00 |
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 3.00 | 4.50 | 6.00 | 8.00 | 10.00 | 11.50 | 13.50 | 15.00 | 17.00 |
| 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 | |
|---|---|---|---|---|---|---|---|---|---|
| SCG | 6.00 | 10.00 | 14.00 | 17.50 | 21.00 | 24.00 | 27.50 | 30.50 | 34.00 |
