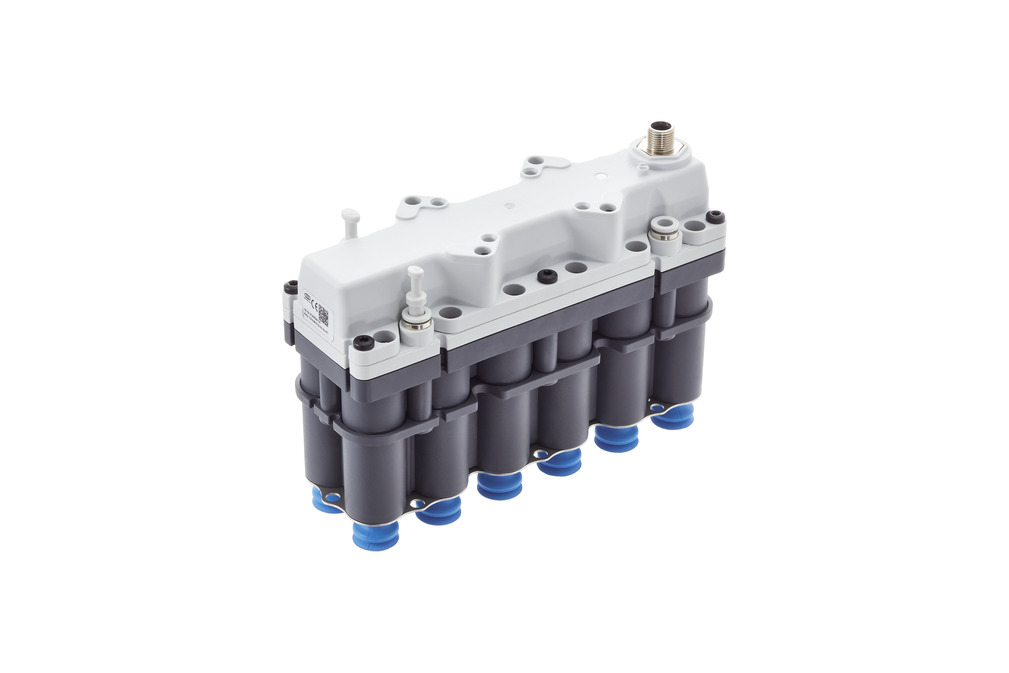

FMG 180x60x120 30 12 20-HT1
物料号: 10.12.10.00024
| 长度 L | 180 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 120 (mm) |
| Greiferabstand | 30 (mm) |
| 吸盘针数 | 12 |
| 直径 Ds | 20 (mm) |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 吸盘行程 Zs | 5 (mm) |
| 吸盘行程 Z | 10 (mm) |
| 交流 | |
| 电气的连接 | |
| 压力范围（操作手柄压力） [bar] | |
| 最高操作手柄温度 | 50 (°C) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 60 mm |
| d1 | 8 mm |
| d2 | 6 mm |
| Ds | 20 mm |
| H | 120 mm |
| H1 | 133 mm |
| L | 180 mm |
| X1 | 60 mm |
| Y1 | 48 mm |
| Z | 10 mm |
| Zs | 5 mm |
| 30 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘针数 | 12 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 交流 | |
| 压力范围（操作手柄压力） [bar] | |
| 最大压力 | 6 bar |
| 升降能力（水平式） | 56.4 N |
| 最高操作手柄温度 | 50 °C |
| 重量 | 995 g |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件
FGA 20 HT1-60 N01610.01.06.05777波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 20 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 1.5 |
| 应用 | 金属板材/金属 |
辅料
FGA 12 HT1-60 N01610.01.06.05776波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 12 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 1.5 |
| 应用 | 金属板材/金属 |
ASK B-M12-5 1000 S-M12-521.04.05.00158连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 | 1000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
ASK B-M12-5 2000 S-M12-521.04.05.00211连接电缆
| 压力范围（操作手柄压力） [bar] | bar |
| 电气的连接 | 5针M12母插头 |
| 电缆长度 | 2000 (mm) |
| 连接 2 | 插头 M12，5 孔 |
| 材料 软管 | PUR 电缆 |
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 8-6 PU MI-TR10.07.09.00003真空压缩空气管
| 外部直径 D | 8 (mm) |
| 内径 d | 6 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 45 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
