FGA 12 HT1-60 N016
物料号: 10.01.06.05776

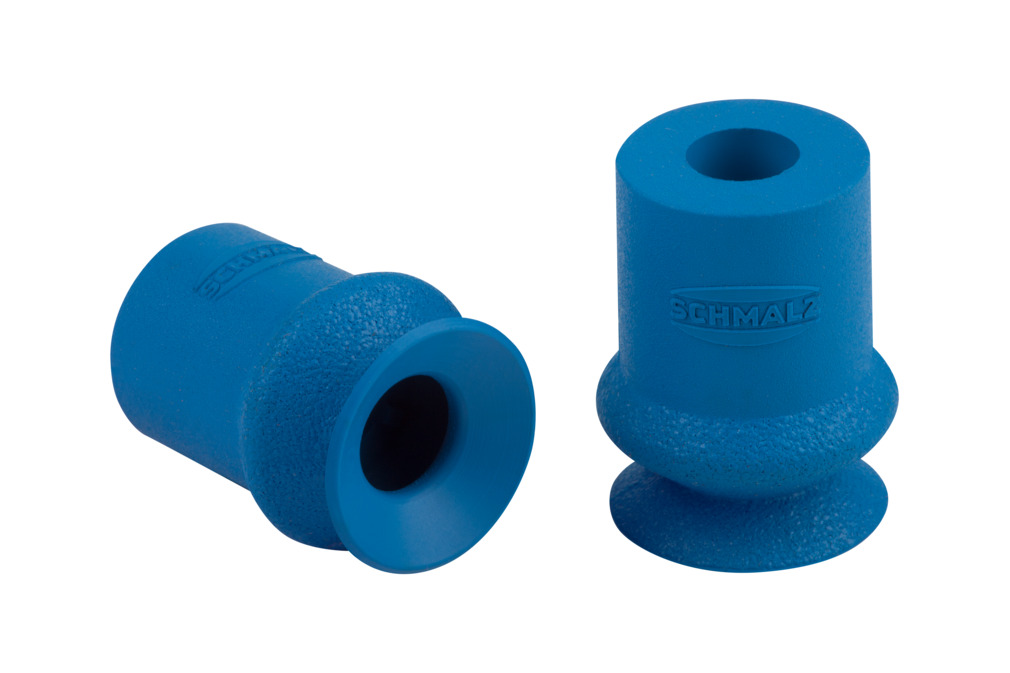

波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 12 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 1.5 |
| 应用 | 金属板材/金属 |

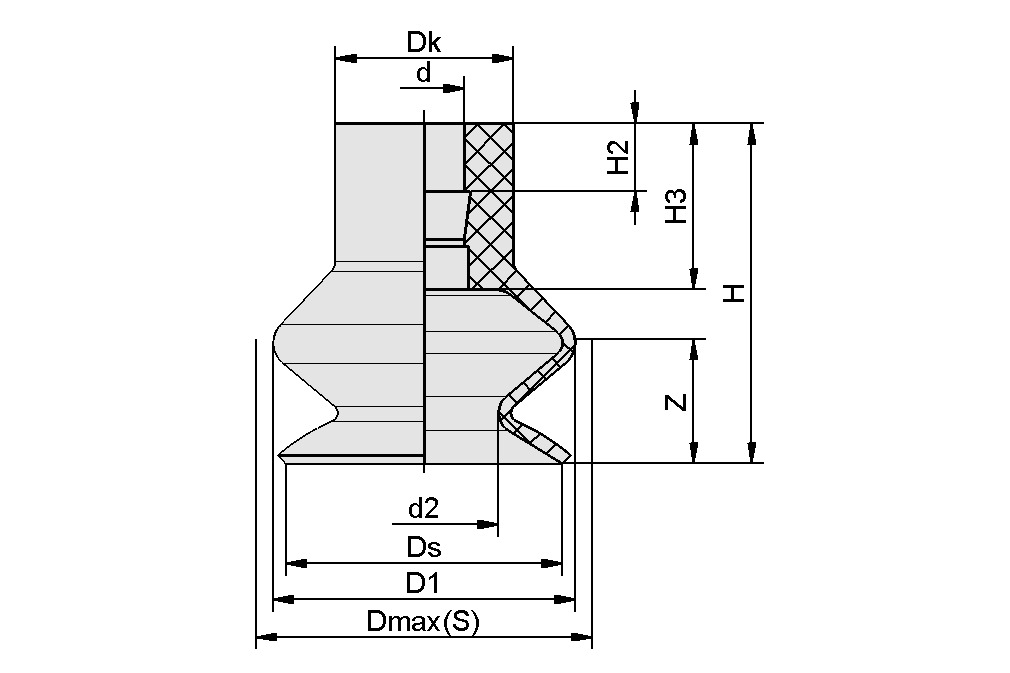

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 4.8 mm |
| d2 | 4.3 mm |
| D1 | 11.1 mm |
| Dk | 8.3 mm |
| 最大值（S） | 12 mm |
| Ds | 10.1 mm |
| H | 13.8 mm |
| H2 | 3.8 mm |
| H3 | 6.1 mm |
| Z（吸盘行程） | 5 mm |
