| 长度 L | 180 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 120 (mm) |
| 30 (mm) | |
| 吸盘针数 | 12 |
| 直径 Ds | 20 (mm) |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 吸盘行程 Zs | 5 (mm) |
| 吸盘行程 Z | 10 (mm) |
| 升降能力（水平式） | 56.4 (N) |
| 重量 | 985 (g) |
| 交流 | |
| 电气的连接 | |
| 压力范围（操作手柄压力） [bar] | |
| 最高操作手柄温度 | 50 (°C) |
多种设计和吸盘选配，实现最大灵活性
独立控制的带升降梯的起重吸盘可实现精确无误的分拣
气密性好的设计，节能和降低工作压力
通过同时执行所有吸盘来实现快速配置
自保持功能可在断电情况下固定部件序号
设计
设计
- 带电磁阀的阀单元 (1)，IO-Link 连接器 (2) 和安装孔 (3)
- 中心化气动连接，用于向抓取模块输送压缩空气 (4) 和真空 (5)
- 用于连接真空开关 (6) 的附加气动连接件
- 提升单元 (7) 带可伸缩吸盘胶皮
- 用于连接吸盘胶皮的活塞 (8)
技术参数
技术参数
- 用于外部真空的中心化真空连接装置

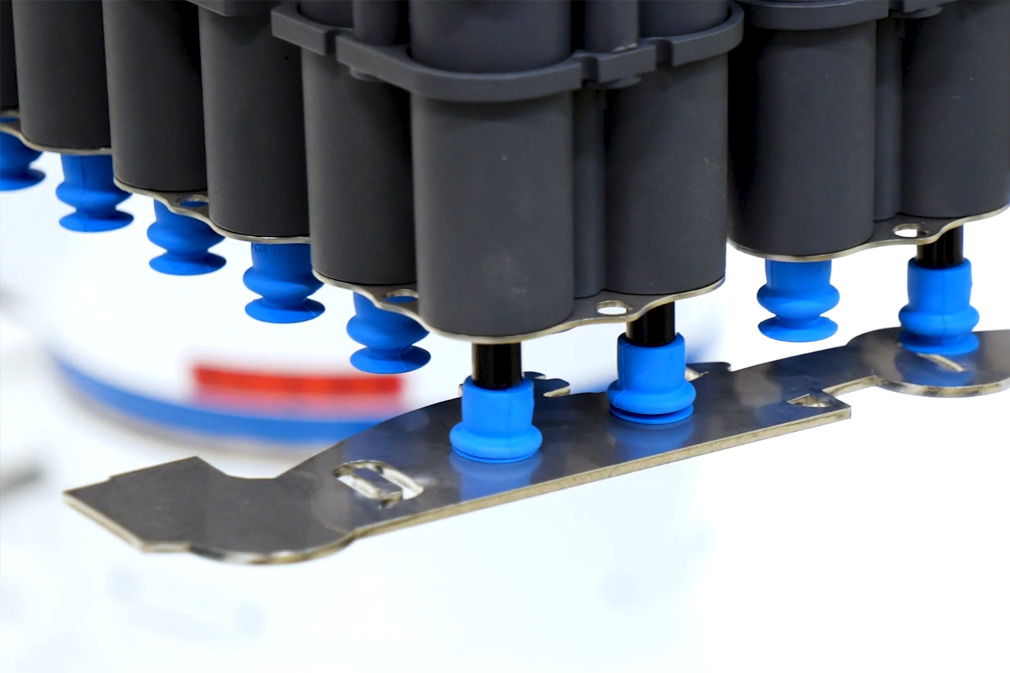

- 可单独控制的吸盘胶皮，带集成式吸盘行程
结果 1至 4 个 4 项目
| 长度 L | 180 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 120 (mm) |
| 30 (mm) | |
| 吸盘针数 | 12 |
| 直径 Ds | 12 (mm) |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 吸盘行程 Zs | 5 (mm) |
| 吸盘行程 Z | 10 (mm) |
| 升降能力（水平式） | 12 (N) |
| 重量 | 980 (g) |
| 交流 | |
| 电气的连接 | |
| 压力范围（操作手柄压力） [bar] | |
| 最高操作手柄温度 | 50 (°C) |
| 长度 L | 180 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 120 (mm) |
| 60 (mm) | |
| 吸盘针数 | 3 |
| 直径 Ds | 50 (mm) |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 吸盘行程 Zs | 5 (mm) |
| 吸盘行程 Z | 10 (mm) |
| 升降能力（水平式） | 285 (N) |
| 重量 | 870 (g) |
| 交流 | |
| 电气的连接 | |
| 压力范围（操作手柄压力） [bar] | |
| 最高操作手柄温度 | 50 (°C) |
| 长度 L | 180 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 120 (mm) |
| 120 (mm) | |
| 吸盘针数 | 2 |
| 直径 Ds | 100 (mm) |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 吸盘行程 Zs | 7.5 (mm) |
| 吸盘行程 Z | 10 (mm) |
| 升降能力（水平式） | 804 (N) |
| 重量 | 990 (g) |
| 交流 | |
| 电气的连接 | |
| 压力范围（操作手柄压力） [bar] | |
| 最高操作手柄温度 | 50 (°C) |
