FQE Xc 120x60 SW80 SPB2
物料号: 10.01.44.00371
大面积的真空抓取系统，带有 流动电阻
| 形状 | 集成真空产生装置 |
| 功能 | 受控制的 |
| 长度 L | 120 (mm) |
| 宽度 B | 60 (mm) |
| 高度 H | 70.2 (mm) |
| 喷嘴直径 | 0.8 (mm) |
| 吸盘胶皮类型 | SPB2 |
| 抽吸单元针数 | 10 |
| 发生器针数 | 2 |
| 设计真空产生装置 | 发生器模组 SEP |
| 控制阀 | 常开 |
| 重量 | 0.33 (kg) |

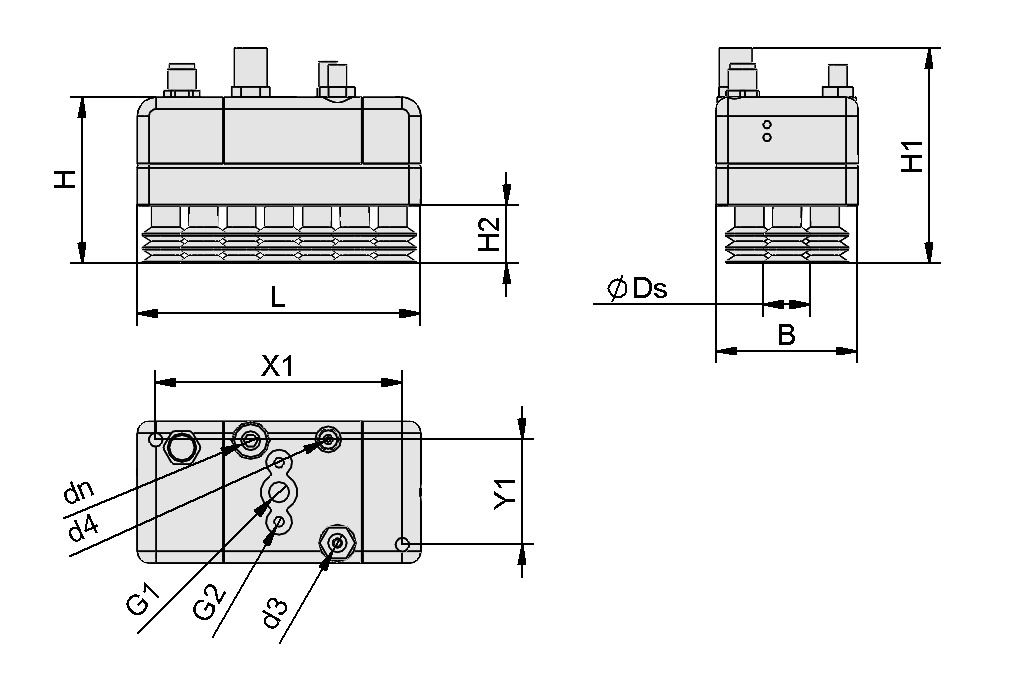

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 60 mm |
| dn | 6 mm |
| Ds | 20 mm |
| G1 | G1/8"-F |
| G2 | M5-F |
| H | 70.2 mm |
| H1 | 116 mm |
| H2 | 24.3 mm |
| L | 120 mm |
| X1 | 104.4 mm |
| Y1 | 44.4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 喷嘴直径 | 0.8 mm |
| 控制阀 | 常开 |
| 结构真空开关 | PNP 开关 |
| 耗气量 [l/min] | 42 l/min |
| 吸盘胶皮类型 | SPB2 |
| 重量 | 0.33 kg |
文件
文件
备件
VAM 40 V U BAR10.07.02.00046真空表，模拟量测量和监测真空
| 宽度 B | 23 (mm) |
| 高度 H | 46 (mm) |
| 外部直径 D | 40 (mm) |
| 测量范围 [bar] | -1,00 ... 0,00 bar |
| 形状压力计 | 底部连接件 |
| 真空连接 | G1/8"-M |
| 螺纹 G1 | G1/8"-M |
| 重量 | 0.06 (kg) |
VSi V D M8-410.06.02.00577真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 0,0 bar |
| 结构真空开关 | 带显示屏 |
| 电气的连接 | 4针M8公插头 |
| 说明 | 2xLED |
| 防护类型 IP | IP 65 |
- 高效
SEP HF 2 06 1310.02.01.01343内嵌式多级真空发生器
| 形状 | 高流量 |
| 针数 | 2 |
| 喷嘴尺寸 | 0,6 mm |
| 孔径 | 13 (mm) |
| 抽真空度 | 70 (%) |
| 压力范围（操作手柄压力） [bar] | 2.0 ... 6.0 bar |
| 最佳操作手柄压力 | 4 (bar) |
| 吸率（max.） | 42.5 (l/min) |
| 耗气量 吸入 | 18.7 (l/min) |
SPB2 20 SI-40 P10.01.06.03125波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装
| 尺寸 | 20 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 40 (Shore A) |
| 吸盘折数 | 2.5 |
| 形状 | 快插 |
VSL 6-4 PTFE MI-TR10.07.09.00157真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚四氟乙烯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -190 ... 260 °C |
| 颜色 | 乳白色透明 |
辅料
VSL 6-4 PU MI-TR10.07.09.00002真空压缩空气管
| 外部直径 D | 6 (mm) |
| 内径 d | 4 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 35 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 8-6 PU MI-TR10.07.09.00003真空压缩空气管
| 外部直径 D | 8 (mm) |
| 内径 d | 6 (mm) |
| 最大长度 | 500 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 45 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 10-7 PE MI-TR10.07.09.00083真空压缩空气管
| 外部直径 D | 10 (mm) |
| 内径 d | 7 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | PE |
| 最小弯曲半径 | 60 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -30 ... 70 °C |
| 颜色 | 乳白色透明 |
VSL 12-9 PU MI-TR10.07.09.00037真空压缩空气管
| 外部直径 D | 12 (mm) |
| 内径 d | 9 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 70 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 14-11 PU MI-TR10.07.09.00038真空压缩空气管
| 外部直径 D | 14 (mm) |
| 内径 d | 11 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 聚氨酯 |
| 最小弯曲半径 | 100 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.95 ... 10.00 bar |
| 操作手柄的工作温度 | -20 ... 90 °C |
| 颜色 | 乳白色透明 |
VSL 26-19 PVC-DS KL-TR10.07.09.00007真空压缩空气管
| 外部直径 D | 26 (mm) |
| 内径 d | 19 (mm) |
| 最大长度 | 50 (m) |
| 材料 软管 | 带螺旋钢丝的 PVC 螺旋管 |
| 最小弯曲半径 | 85 (mm) |
| 压力范围（操作手柄压力） [bar] | -0.90 ... 5.00 bar |
| 操作手柄的工作温度 | -15 ... 65 °C |
| 颜色 | 清澈透明 |
VAM 40 V U BAR10.07.02.00046真空表，模拟量测量和监测真空
| 宽度 B | 23 (mm) |
| 高度 H | 46 (mm) |
| 外部直径 D | 40 (mm) |
| 测量范围 [bar] | -1,00 ... 0,00 bar |
| 形状压力计 | 底部连接件 |
| 真空连接 | G1/8"-M |
| 螺纹 G1 | G1/8"-M |
| 重量 | 0.06 (kg) |
VSi V D M8-410.06.02.00577真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 0,0 bar |
| 结构真空开关 | 带显示屏 |
| 电气的连接 | 4针M8公插头 |
| 说明 | 2xLED |
| 防护类型 IP | IP 65 |
KGL G1/8-IG G1/8-AG A210.01.03.00109吸盘安装固定用挠性接头，用于斜度工件表面
| 螺纹 G1 | G1/8"-F |
| 螺纹 G2 | G1/8"-M |
| 高度 H | 26.5 (mm) |
| 材料 | 奥氏体不锈钢 |
