KGL G1/8-IG G1/8-AG A2
物料号: 10.01.03.00109
吸盘安装固定用挠性接头，用于斜度工件表面
| 螺纹 G1 | G1/8"-F |
| 螺纹 G2 | G1/8"-M |
| 高度 H | 26.5 (mm) |
| 材料 | 奥氏体不锈钢 |

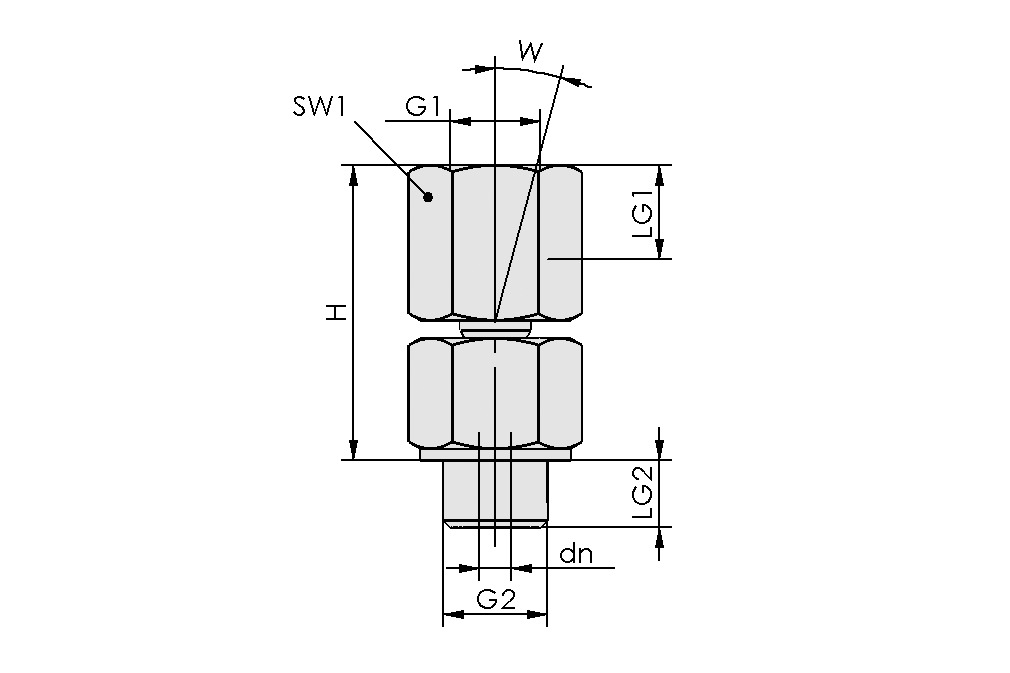

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 2 mm |
| H | 26.5 mm |
| G1 | G1/8"-F |
| G2 | G1/8"-M |
| LG1 | 8.5 mm |
| LG2 | 7 mm |
| SW1 | 14 mm |
| W | 15 ° |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 直立式负载 | 300 N |
| 重量 | 26 g |
| 产品系列 | KGL |
文件
文件

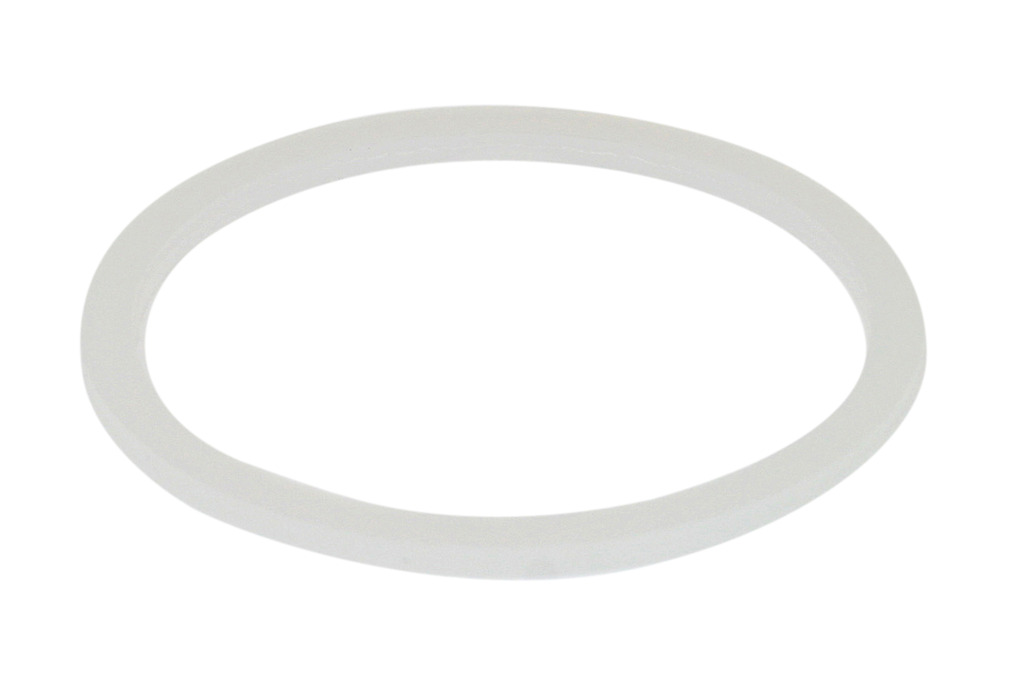

备件
