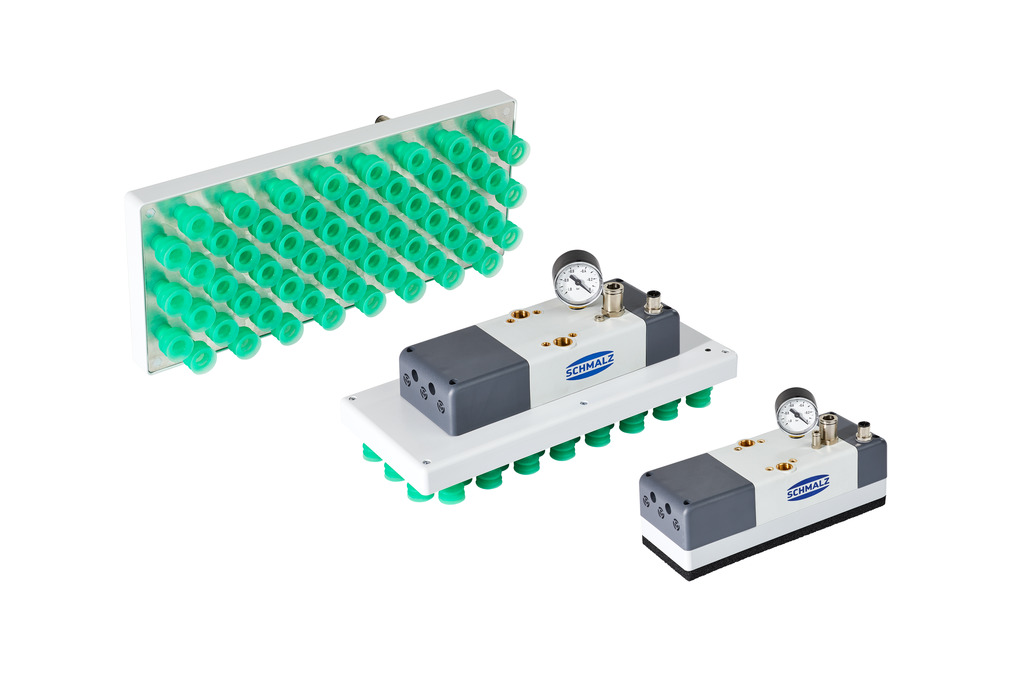

创新的产品设计符合 ISO TS 15066标准，可实现 MRK 操作
模块化轻质结构，重量轻，有效载荷更高
节能高效的集成式真空发生器可降低运行成本
集成式控制阀，可最大限度地缩短搬运时间并减少外部干扰
灵活的吸盘设计，可实现广泛的应用
您的个性化配置
区域抓具系统 FQE具有根据客户需求定制所有重要参数的灵活性。借助创新的配置器，我们的销售工作人员可以在短时间内为您定制解决方案。
除了为您的个性化产品系列提供报价外，您还将收到一份 CAD 模型。
现在就申请您的个性化配置并联系我们！
模块化系统
模块化系统
IMG1：
(1) 法兰连接
(2) 真空连接
(3) 吸盘
(4) 吸盘
IMG2：
(1) 法兰连接
(2) 消音器盖板
(3) 生态泵 SEP
(4) 排污盘
(5) 消音器隔热层
(6) 吸盘（可更换）
(7) 多针连接器
(8) 选配真空开关 VSI
订购信息
订购信息
产品代码
与零件编号类似，产品代码用于唯一标识施迈茨的产品配置。产品代码可以在产品标签或报价单或订单上找到。您是否对您的产品有疑问或想再次订购配置？请在联系施迈茨公司时准备好这把钥匙。
FQE
XB
120
60
SPB220F
ABC00001C
命名
| 代码 | 类型 |
|---|---|
| FQE | FQE |
抓具类型
| 代码 | 类型 |
|---|---|
| Xb | 集成气动真空产生装置，可通过外部安装阀进行控制 |
| RXb | 可以连接的抓具，集成气动真空产生装置，与机器人匹配。可通过外部安装控制阀进行控制 |
| Xc | 集成气动真空产生装置，包括用于控制的集成阀 |
| RXc | 可以连接的抓具，集成气动真空产生装置，与机器人匹配。包括用于控制的集成阀 |
| M | 用于外部安装真空产生装置 |
| RM | 可以连接的抓具，用于外部真空产生装置，与机器人匹配 |
长度（mm）
| 代码 | 类型 |
|---|---|
| 针数 | 抓具长度 |
宽度（mm)
| 代码 | 类型 |
|---|---|
| 针数 | 抓具宽度 |
密封件和过滤器 *
| 代码 | 类型 |
|---|---|
| SPB220F | 吸盘类型 + 直径 + 过滤器 |
| O10 | 无过滤器海绵设计 |
* 所列密封件为示例。更多可用的型号
配置代码
| 代码 | 类型 |
|---|---|
| ABC00001C | 单独配置代码 |
订单信息
设计
| 型号 | 类型 |
|---|---|
| FQE | FQE |
夹持类型
| 型号 | 类型 |
|---|---|
| Xb | 集成气动真空产生装置，可通过外部安装控制阀进行控制 |
| Xc | 集成气动真空产生装置，带控制阀 |
| M | 外部真空连接 |
尺寸
| 型号 | 类型 | 兼容密封件（匹配限流器） |
|---|---|---|
| 120x60 | 120 x 60 毫米 |
密封垫 (SW50) 推入式吸盘胶皮（SW80） 旋入式吸盘胶皮（SW80、SW60） |
| 220x80 | 220 x 80 毫米 |
密封垫（SW100、SW130） 推入式吸盘胶皮（SW100、SW130） 旋入式吸盘胶皮（SW100、SW130） |
| 300x130 | 300 x 130 毫米 |
密封垫（SW80、SW100） 推入式吸盘胶皮（SW80、SW100） 旋入式吸盘胶皮（SW100、SW130） |
密封件
| 型号 | 类型 | |
|---|---|---|
| AA | O10 | 密封垫 |
| AB 型 | O20 | 密封垫 |
| AC | N10 | 密封垫 |
| AD | N20 | 密封垫 |
| AE | O10O10 | 密封垫 |
| AF | O10N10 | 密封垫 |
| AG | O10S05 | 密封垫 |
| 密封板 | O10O10F | 密封垫 |
| AJ | O10N10F | 密封垫 |
| AK | O10S05F | 密封垫 |
| AL | N10SU | 密封垫 |
| AR | N10SU-ESD | 密封垫 |
| AM | SPB2 20 硅树脂-40 | 推入式吸盘胶皮 |
| 和 | SPB2 20 硅树脂-40 | 带过滤器的吸盘胶皮 |
| AS | SPB2 40 SI-55 | 吸盘胶皮 |
| AT | SPB2 40 硅树脂-55 | 带过滤器的吸盘胶皮 |
| AU | SAB2 20 丁腈橡胶-60 | 吸盘胶皮 |
| AV | SAB2 20 丁腈橡胶-60 | 带过滤器的吸盘胶皮 |
| AW | SAB2 20 HT1-60 | 吸盘胶皮 |
| AZ | SAB2 20 HT1-60 | 带过滤器的吸盘胶皮 |
| AP |
FG 20 丁腈橡胶-55（120x60） SPB2 20 ED (220x80 | 300x130) |
旋入式吸盘胶皮 |
| AQ |
FG 20 丁腈橡胶-55（120x60） SPB2 20 ED (220x80 | 300x130) |
带过滤器的螺纹吸盘胶皮 |
流量阻力
| 型号 | 类型 | 兼容密封件（尺寸） |
|---|---|---|
| 21 | SW50 | 密封垫 (120x60) |
| 22 | SW60 | 旋入式吸盘胶皮（120x60 | 300x130） |
| 23 | SW80 |
密封垫（300x130） 推入式吸盘胶皮（120x60 | 300x130） 旋入式吸盘胶皮（120x60 | 300x130） |
| 24 | SW100 |
密封垫 (220x80 | 300x130) 推入式吸盘胶皮（220x80 | 300x130） 旋入式吸盘胶皮（220x80 | 300x130） |
| 26 | SW130 |
密封垫 (220x80) 推入式吸盘胶皮（220x80） 旋入式吸盘胶皮（220x80） |
连接真空测量仪
| 型号 | 类型 | |
|---|---|---|
| A | 模拟压力计 | 模拟压力计 |
| B | VSi | 真空和压力开关 |
| C | STV-GE-4 | 用于软管直径 4 毫米的拧入式螺纹连接直管 |
| D | STV-W-4 | 拧入式螺钉接头，适用软管直径 4 mm |
| E | VRS-SB | 带环螺纹插头 |
连接吹气装置
| 型号 | 类型 | |
|---|---|---|
| 2 | STV-GE-4 | 拧入式螺纹连接直接头，适用于直径 4 毫米软管 |
| 3 | STV-W-4 | 拧入式螺钉接头，用于直径 4 毫米的软管 |
| 4 | VRS-SB | 带环螺纹插头 |
连接压缩空气
| 型号 | 类型 | |
|---|---|---|
| A | STV-GE-6 | 拧入式螺纹连接，直管，适用于直径 6 毫米的软管 |
| B | STV-W-6 | 用于软管直径 6 毫米的斜角拧入式螺纹连接接头 |
| C | STV-GE-8 | 用于软管直径 8 毫米的直螺纹拧入式接头 |
| D | STV-W-8 | 拧入式螺钉接头，用于直径 8 毫米的软管 |
| E | STV-GE-10 | 用于软管直径 10 毫米的直螺纹连接插头 |
| F | STV-W-10 | 拧入式螺钉接头，适用软管直径 10 mm |
控制
| 型号 | 类型 | |
|---|---|---|
| 2 | NPN | 开关至负极 |
| 3 | PNP | 向正极开关 |
技术参数
技术参数
| 类型 | 重量 [g] | 吸孔针数 | 网格 [mm] | 最大允许载荷** [N] 适用于载荷情况 1+2: |
最大允许载荷** [N] 适用于载荷情况 3: |
|---|---|---|---|---|---|
| FQE-M-120x60 海绵 | 165 | 16 | 12x12 | 70 | 35 |
| FQE-M-120x60 吸盘胶皮 | 185 | 10 | 16x16 | 70 | 35 |
| FQE-X-120x60 海绵 | 310 | 16 | 12x12 | 70 | 35 |
| FQE-X-120x60 吸盘胶皮 | 330 | 10 | 16x16 | 70 | 35 |
| FQE-M-220x80 海绵 | 445 | 24 | 16x16 | 375 | 185 |
| FQE-M-220x80 吸盘胶皮 | 485 | 22 | 17x17 | 375 | 185 |
| FQE-X-220x80 海绵 | 810 | 24 | 16x16 | 375 | 185 |
| FQE-X-220x80 吸盘胶皮 | 845 | 22 | 17x17 | 375 | 185 |
| FQE-M-300x130 海绵 | 765 | 35 | 20x20 | 375 | 185 |
| FQE-M-300x130 吸盘胶皮 | 865 | 59 | 17x17 | 375 | 185 |
| FQE-X-300x130 海绵 | 1210 | 35 | 20x20 | 375 | 185 |
| FQE-X-300x130 吸盘胶皮 | 1310 | 59 | 17x17 | 375 | 185 |
取决于密封件和工作压力
FQE-V:
所有抓具尺寸（230x120至400x280毫米）：375牛顿（负载情况1+2）
所有抓具尺寸（230x120至400x280毫米）：185牛顿（负载情况3）
