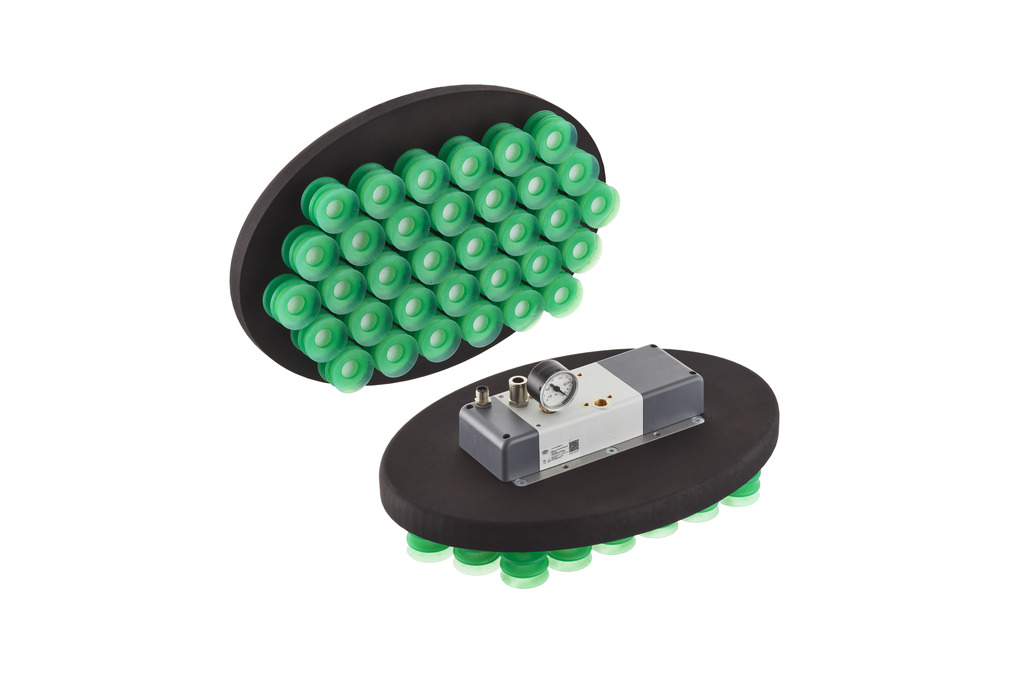

FQE-V Xc OV 400x280 SW80 SPB2 F

物料号: 10.01.44.00568

形状	集成真空产生装置
功能
形式	椭圆形
长度 L	400 (mm)
宽度 B	280 (mm)
高度 H	115.3 (mm)
喷嘴直径	0.8 (mm)
与
吸盘胶皮类型	波纹吸盘 SPB2
直径 Ds	40 (mm)
抽吸单元针数	34
发生器针数	3
设计真空产生装置	发生器模组 SEP
控制阀	常开

设计参数

Design image

属性	价值
B	280 mm
dn	10 mm
Ds	40 mm
G2
H	115.3 mm
H1	160.8 mm
H2	47 mm
L	400 mm
吸盘胶皮类型	波纹吸盘 SPB2

技术参数

属性	价值
形状	集成真空产生装置
形式	椭圆形
喷嘴直径	0.8 mm
控制阀	常开
结构真空开关	PNP 开关
抽吸单元针数	34
重量	2.1 kg

文件

备件

GK 73.9x80.5x41.2 FQE

GK 73.9x80.5x41.2 FQE 10.01.44.00030 底座

长度 L	73.9 (mm)
宽度 B	80.5 (mm)

SW 80 P 7.3

SW 80 P 7.3 10.05.04.00090 节流阀，降低抽吸速率

公称尺寸	0,80 mm
形状	快插
长度 L	15.5 (mm)
材料	聚甲醛
外部直径 D	7.3 (mm)

SPB2 40 SI-55 P

SPB2 40 SI-55 P 10.01.06.03126 波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装

尺寸	40
吸盘胶皮材料	硅树脂 SI
材料硬度[邵氏 A］	55 (Shore A)
吸盘折数	2.5
形状	快插

FD 34 120

FD 34 120 10.01.06.02572 过滤片

外部直径 D	34 (mm)
过滤器孔径尺寸	120 (µm)
使用結構設計	波纹吸盘胶皮
尺寸	FG 42

辅料

ASK B-M12-5 5000 K-5P

ASK B-M12-5 5000 K-5P 21.04.05.00080 连接电缆

电气的连接	5针M12母插头
电缆长度	5000 (mm)
连接 2	电缆，5 孔
材料软管	PUR 电缆

ASK WB-M12-5 5000 K-4P

ASK WB-M12-5 5000 K-4P 21.04.05.00557 连接电缆

电气的连接	5针M12直角母插头
材料软管	PUR 电缆
电缆长度	5000 (mm)
连接 2	电缆，4 孔

VAM 40 V U BAR

VAM 40 V U BAR 10.07.02.00046 真空表，模拟量测量和监测真空

宽度 B	23 (mm)
高度 H	46 (mm)
外部直径 D	40 (mm)
测量范围 [bar]	-1,00 ... 0,00 bar
形状压力计	底部连接件
真空连接	G1/8"-M
螺纹 G1	G1/8"-M
重量	0.06 (kg)

VSi V D M8-4

VSi V D M8-4 10.06.02.00577 真空压力开关，2个数字输出信号，IO-LINK功能

测量范围 [bar]	-1,0 ... 0,0 bar
结构真空开关	带显示屏
电气的连接	4针M8公插头
说明	2xLED
防护类型 IP	IP 65
