RECBi 24V-DC NO PXT-2 1C MATCH
物料号: 10.02.03.00398
气动真空发生器 用于手臂末端的生态系统MATCH
| 直流电压 | 24 V - 直流 |
| 控制阀 | 常开 |
| 附加功能區域抓具 | PXT（2 根梁） |
| 应用 | DIO / IO-Link |
| 结构 | 快换系统 MATCH |

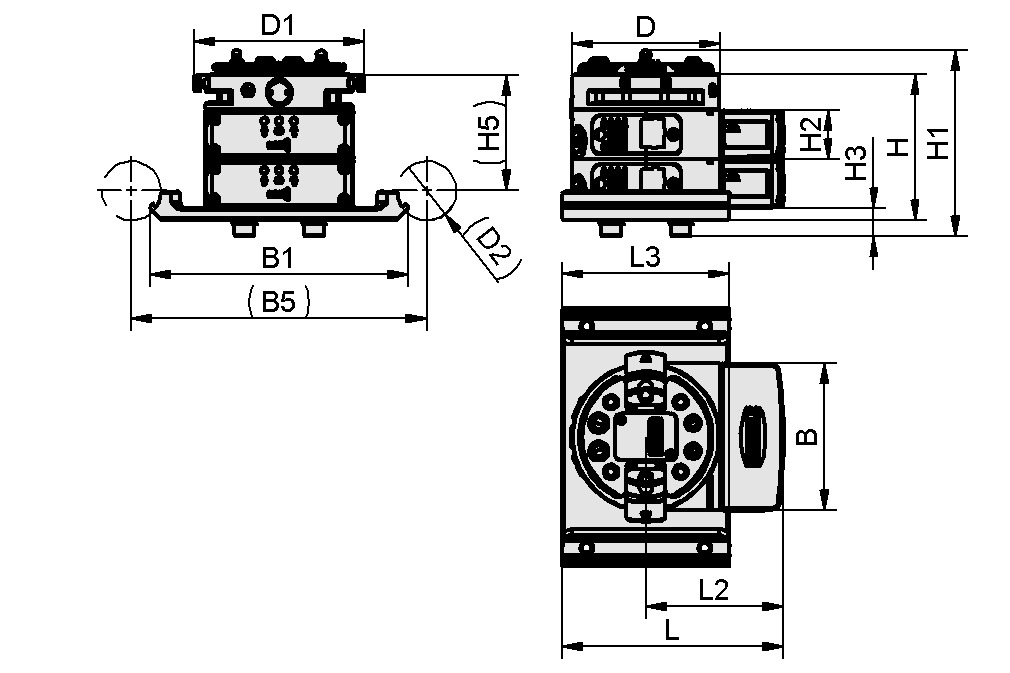

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 75 mm |
| B1 | 131 mm |
| B5 | 150 mm |
| D | 75.5 mm |
| D1 | 86.2 mm |
| D2 | 30 mm |
| H | 49 mm |
| H1 | 69.5 mm |
| H2 | 25 mm |
| H3 | 14 mm |
| H5 | 34 mm |
| L | 112.5 mm |
| L2 | 70 mm |
| L3 | 85 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 附加功能區域抓具 | PXT（2 根梁） |
| 直流电压 | 24 V - 直流 |
| 吸率 (max.) | 52.5 l/min |
| 最大真空 | 850 mbar |
| 控制阀 | 常开 |
| 额定功率 | 1.51 W |
| 电压 | 24V - DC |
| 额定电流 | 0.1 A |
| 压力范围（操作手柄压力） [bar] | |
| 操作手柄的工作温度 |
文件
文件
软件
软件
本产品的匹配软件可在本节中找到。
| 文件 | 语种 |
|---|---|
| 英語 |
备件
SEP HV 2 14 13 S10.02.01.01493内嵌式多级真空发生器
| 吸率（max.） | 65.8 (l/min) |
| 操作手柄的工作温度 | |
| 形状 | 高真空 |
| 针数 | 2 |
| 孔径 | 13 (mm) |
| 形状集成式真空发生器 | S |
| 抽真空度 | 85 (%) |
| 压力范围（操作手柄压力） [bar] | |
| 最佳操作手柄压力 | 4 (bar) |
辅料
VENT-BGR EMVP-5 3/2 NC 24V-DC10.08.09.00032阀门组件
控制真空和压缩空气
| 直流电压 | 24 V - 直流 |
| 压力范围（操作手柄压力） [bar] | |
| 控制阀 | 常闭 |
| 公称尺寸 | 5 (mm) |
| 额定抽气流量 | 3 (m³/h) |
| 类型 | RECB |
STATION 150x110x22 MATCH10.08.09.00013储存站的
快速更换系统 RMQC
| 长度 L | 150 (mm) |
| 宽度 B | 110 (mm) |
| 高度 H | 22 (mm) |
| 结构 | 快换系统 MATCH |
SD 66.7x24.4x24.5 RECBi10.02.03.00441消音器，真空发生装置用
| 使用結構設計 | 气动真空产生装置 RECBi |
| 长度 L | 66.7 (mm) |
| 宽度 B | 24.4 (mm) |
| 高度 H | 24.5 (mm) |
