VSi V D M8-410.06.02.00577真空压力开关，2个数字输出信号，IO-LINK功能
| 测量范围 [bar] | -1,0 ... 0,0 bar |
| 结构真空开关 | 带显示屏 |
| 电气的连接 | 4针M8公插头 |
| 说明 | 2xLED |
| 防护类型 IP | IP 65 |
ZLW RD 450x350 RE SPB2 40 45T
物料号: 10.01.22.07828
模块化轻型抓具，用于 (工件层（拆）托盘码垛
| 长度 L | 450 (mm) |
| 宽度 B | 350 (mm) |
| 结构 | 圆边 |
| 抽吸单元的布置 | 三角形，45 毫米 |
| 附加功能區域抓具 | 真空开关 VSi |
| 重量 | 6.301 (kg) |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 350 mm |
| B1 | 316 mm |
| d1 | 31.5 mm |
| d2 | 40 mm |
| d3 | 50 mm |
| d4 | 63 mm |
| d5 | 64 mm |
| d6 | 80 mm |
| H | 82.9 mm |
| H1 | 195.7 mm |
| H2 | 47.2 mm |
| H3 | 118.4 mm |
| L | 450 mm |
| L1 | 448 mm |
| Z（吸盘行程） | 20 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 形状 | 刚性 |
| 抽吸单元的布置 | 三角形，45 毫米 |
| 结构 | 圆边 |
| 喷嘴直径 | 1.2 mm |
| 吸率（max.） | 870 l/min |
| 耗气量 吸入 | 395 l/min |
| 设计真空产生装置 | 1 个发生器底座，集成阀 |
文件
文件
备件

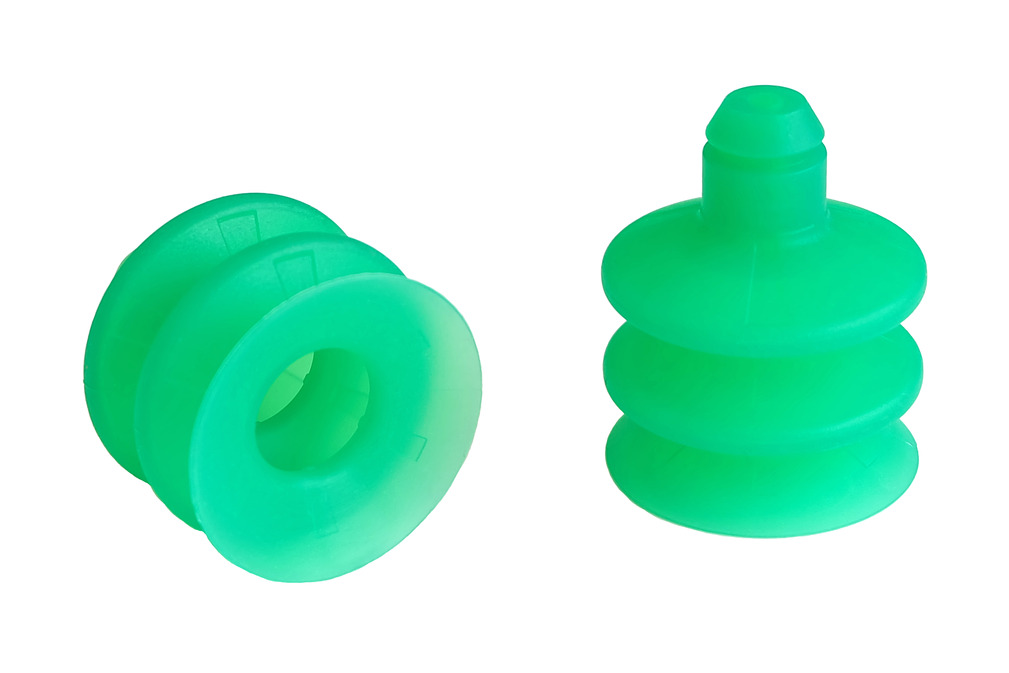

SPB2 40 SI-55 P10.01.06.03126波纹吸盘（圆形），2.5折，动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 2.5 |
| 形状 | 快插 |
SCPLc 100 HF G SA NO PNP SO FBB10.02.02.07603
| 长度 L | 153.5 (mm) |
| 宽度 B | 97.8 (mm) |
| 高度 H | 72 (mm) |
| 尺寸 | 100 |
| 测量范围 [bar] | bar |
| 形状 | 高流量 |
| 连接 | |
| 螺纹 G1 | G3/8"-F |
| 螺纹 G2 | |
| 控制阀 | 常开 |
| 电气的连接 | |
| 结构真空开关 | PNP 开关 |
| 重量 | 1.25 (kg) |
