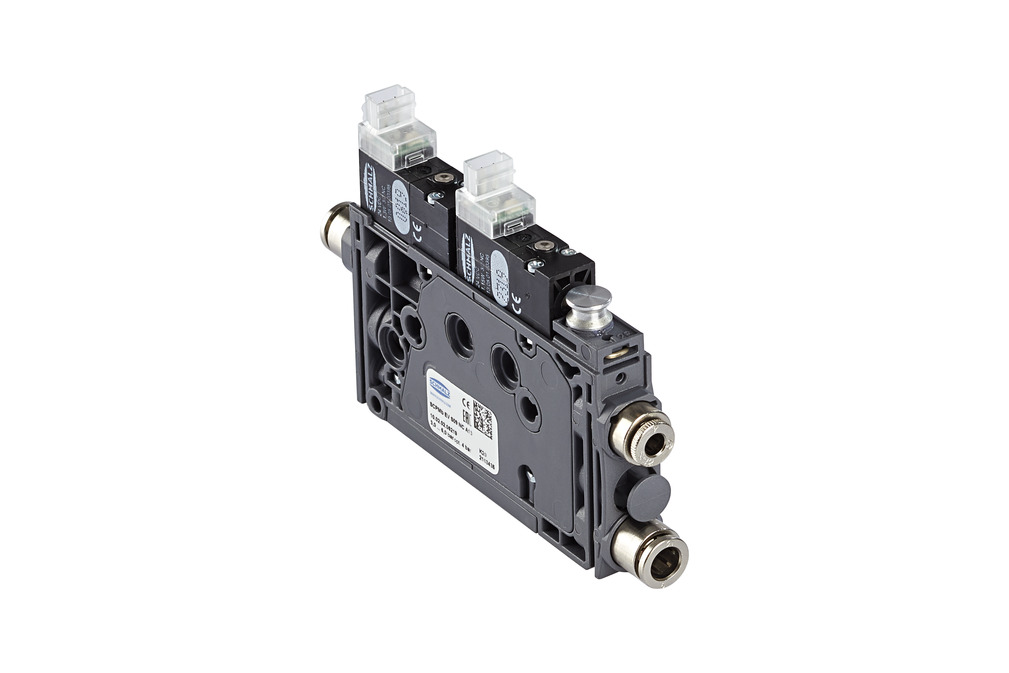

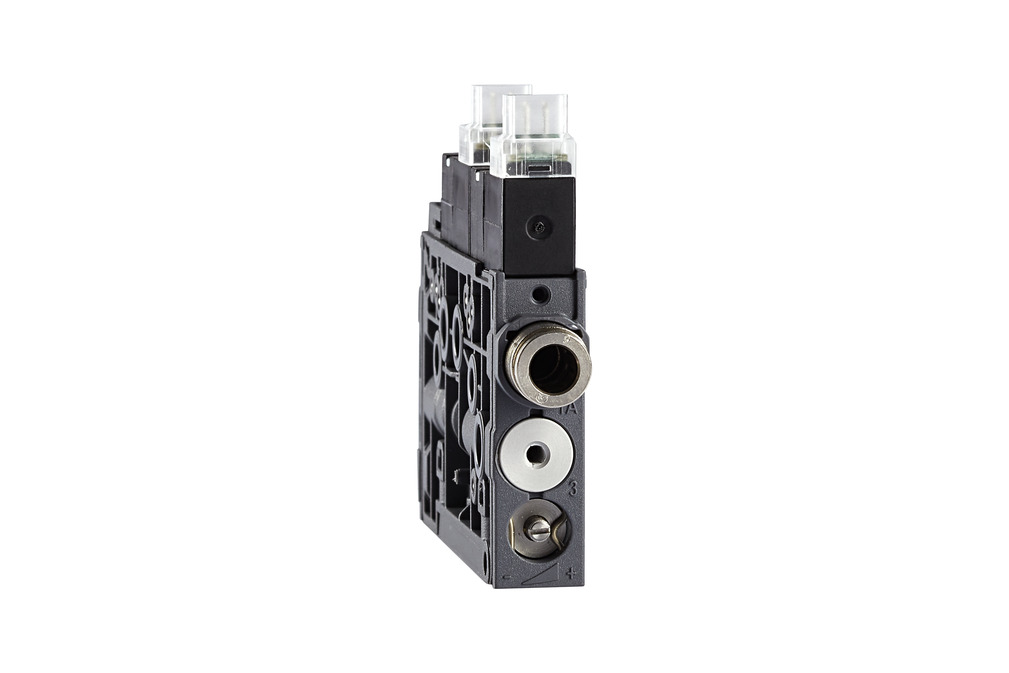

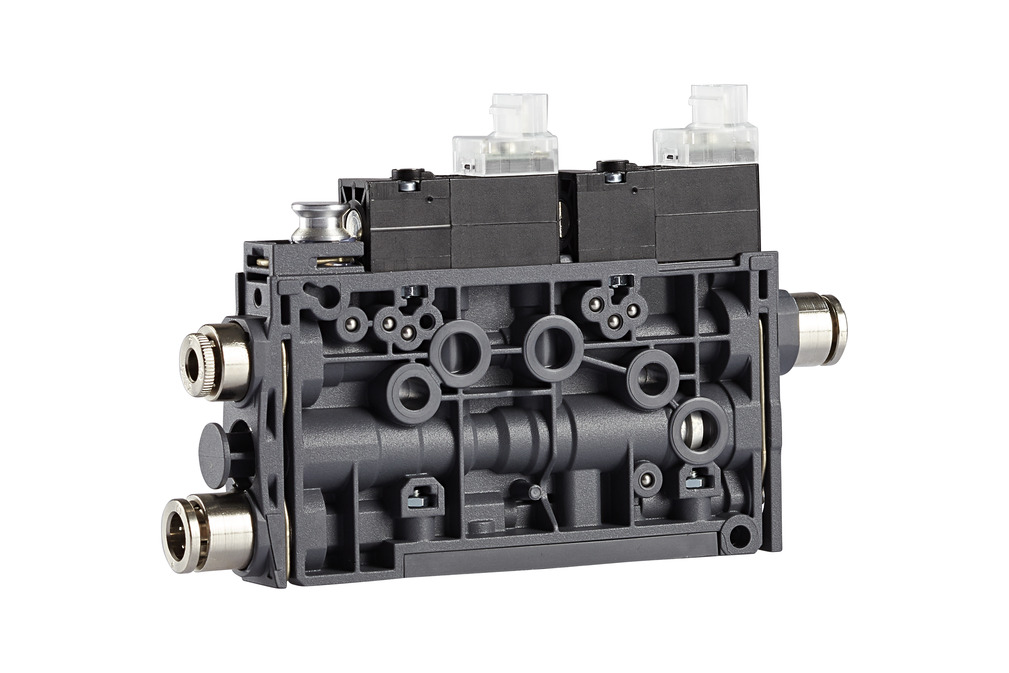

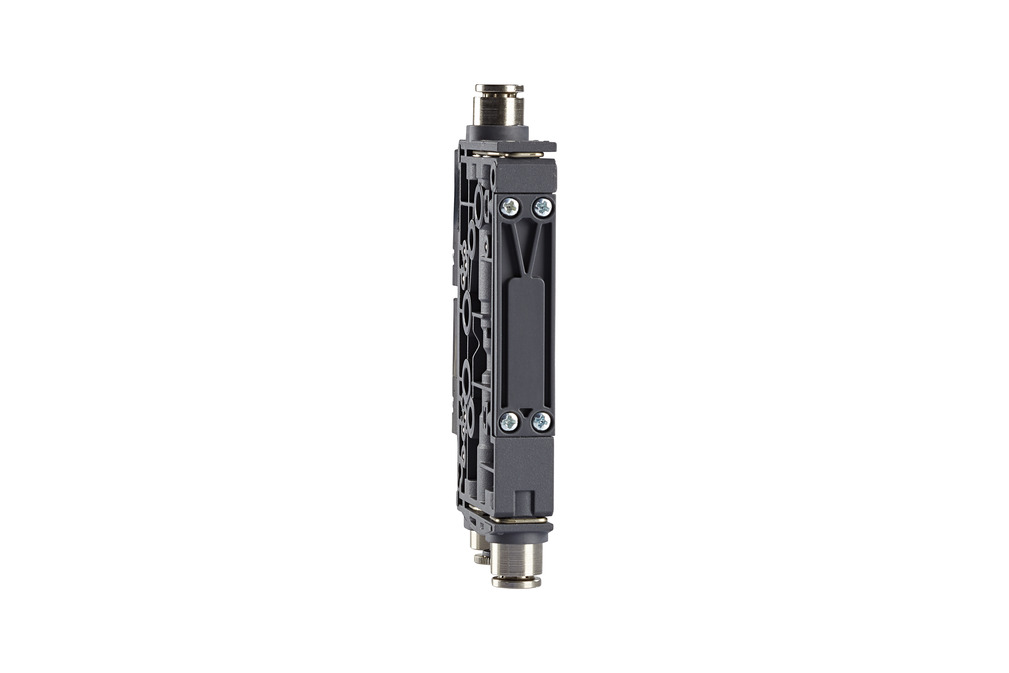

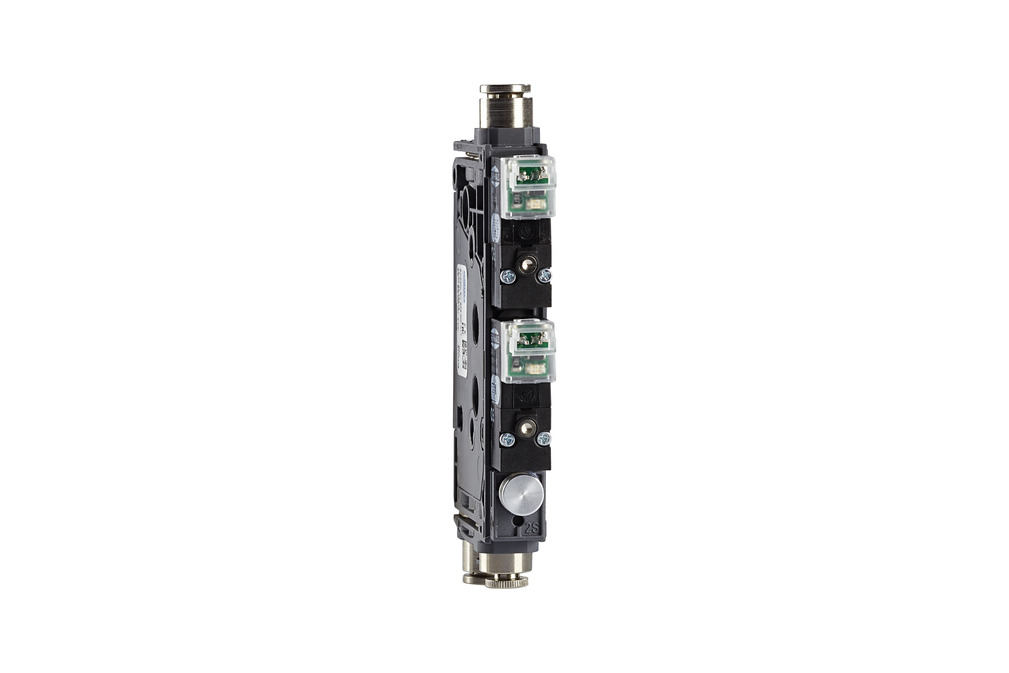

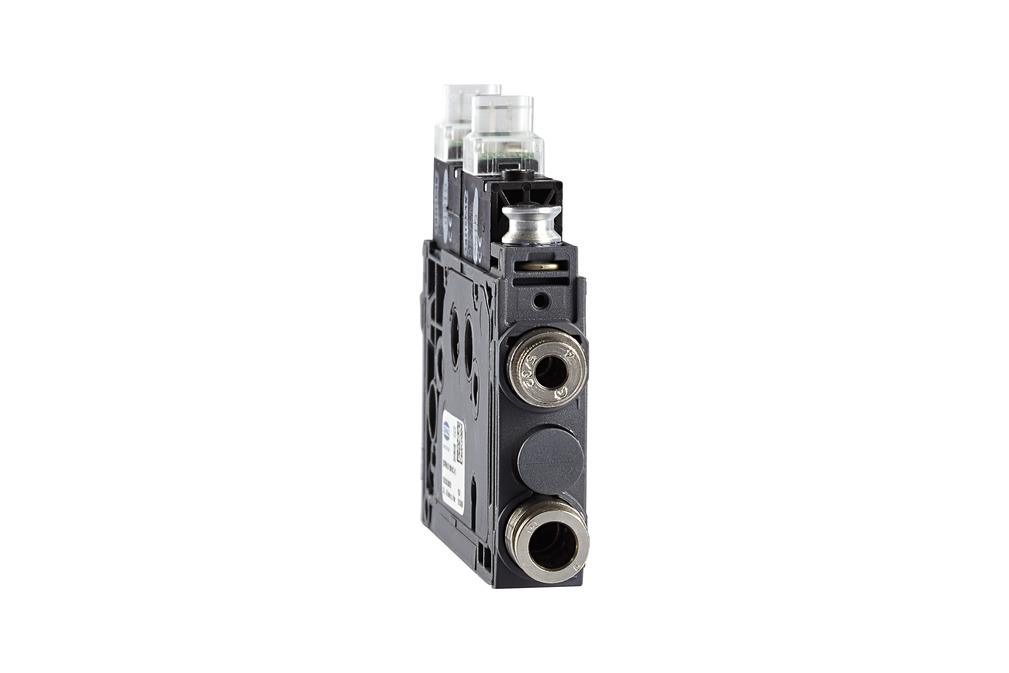

SCPMb EV S09 NC A13
物料号: 10.02.02.06219
用于控制和调节的小型阀门 真空系统的控制
| 连接 | 气管 D6(1A)-D4(1)-D6(2) |
| 吸率（max.） | 33 (l/min) |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 6.0 bar |
| 控制阀 | 常闭 |
| 防护类型 IP | IP 40 (带插头) |

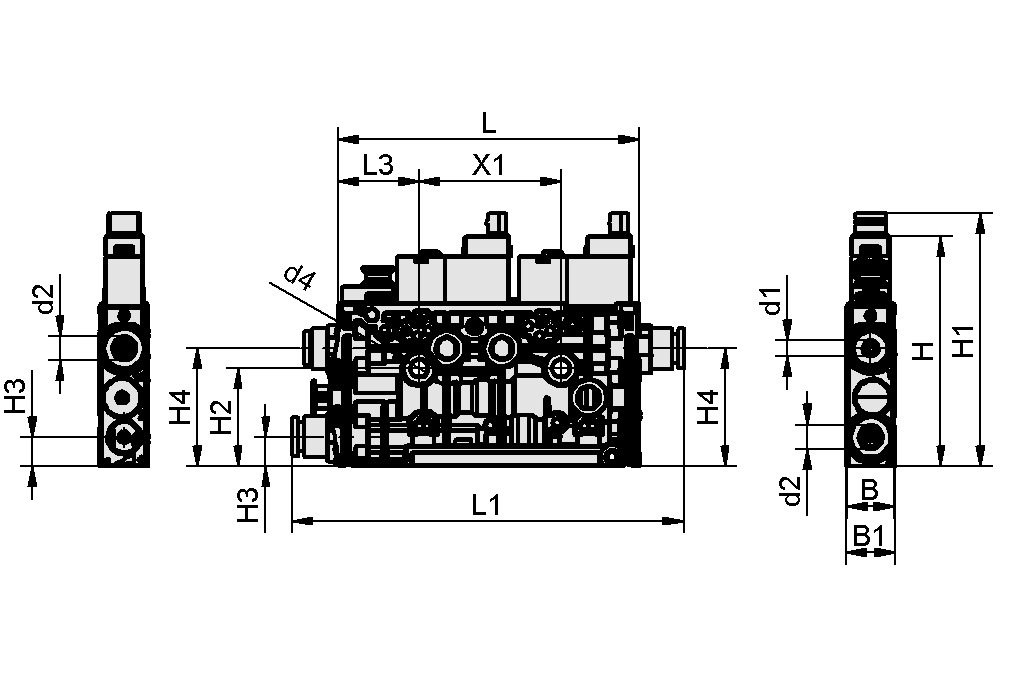

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| B | 12 mm |
| B1 | 12.5 mm |
| d1 | 4.2 mm |
| d2 | 6.2 mm |
| d4 | 4.3 mm |
| H | 58.5 mm |
| H1 | 64.5 mm |
| H2 | 25 mm |
| H3 | 7.5 mm |
| H4 | 30 mm |
| H5 | 7.5 mm |
| L | 76.5 mm |
| L1 | 99.5 mm |
| L3 | 20.5 mm |
| X1 | 36 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 喷嘴尺寸 | EV |
| 控制阀 | NC |
| 控制阀 | 常闭 |
| 连接 | 气管 D6(1A)-D4(1)-D6(2) |
| 吸率（max.） | 33 l/min |
| 最大耗气量 吹气 | 10 l/min |
| 最佳操作手柄压力 | 4.5 bar |
| 压力范围（操作手柄压力） [bar] | 4.0 ... 6.0 bar |
| 操作手柄的工作温度 | 0 ... 50 °C |
| 重量 | 79 g |
文件
文件
辅料

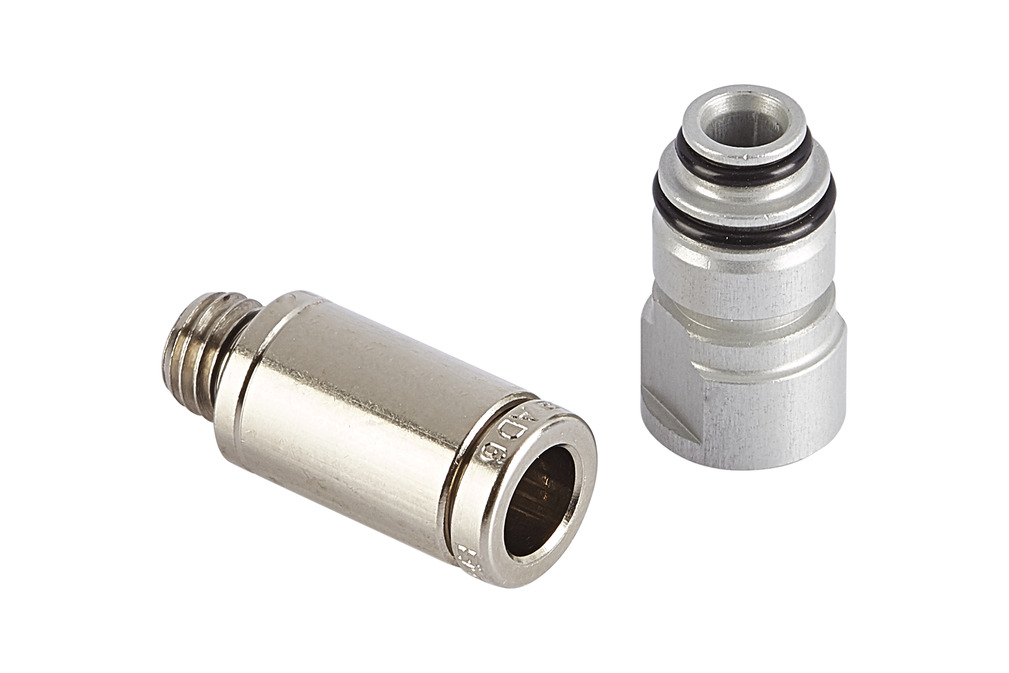

ADP-G M5-IG 10.8x6 SCPMi/c/b10.02.02.05778螺纹适配器(安装)
| 外部直径 D | 10.8 (mm) |
| 螺纹 G1 | M5-F |
| 长度 L | 6 (mm) |
| 使用結構設計 | SCPMi/c/b |

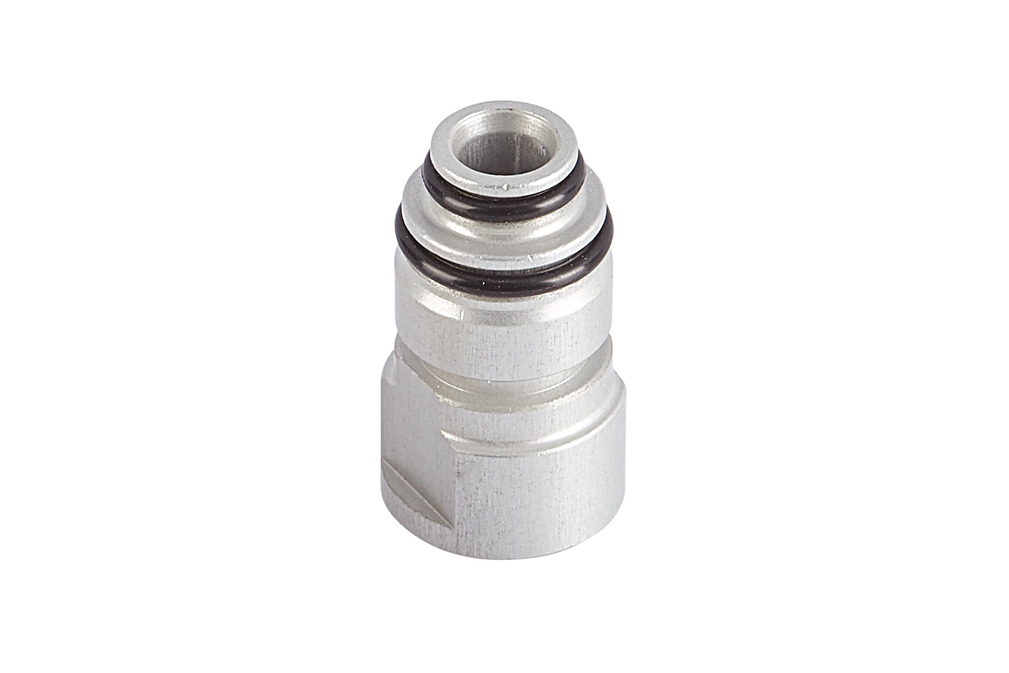

ADP-G M7-IG 10.8x7.9 SCPMi/c/b10.02.02.05522螺纹适配器(安装)
| 外部直径 D | 10.8 (mm) |
| 螺纹 G1 | M7-F |
| 长度 L | 7.9 (mm) |
| 使用結構設計 | SCPMi/c/b |
