STV-GE M7-AG 6
物料号: 10.08.02.00469
直插式接头 设计
| 螺纹 G1 | M7-M |
| 软管外直径 | 6 (mm) |
| 材料 | 黄铜 |
| 操作手柄的工作温度 | °C |
| 外部直径 D | 9.9 (mm) |
| 长度 L | 18.5 (mm) |

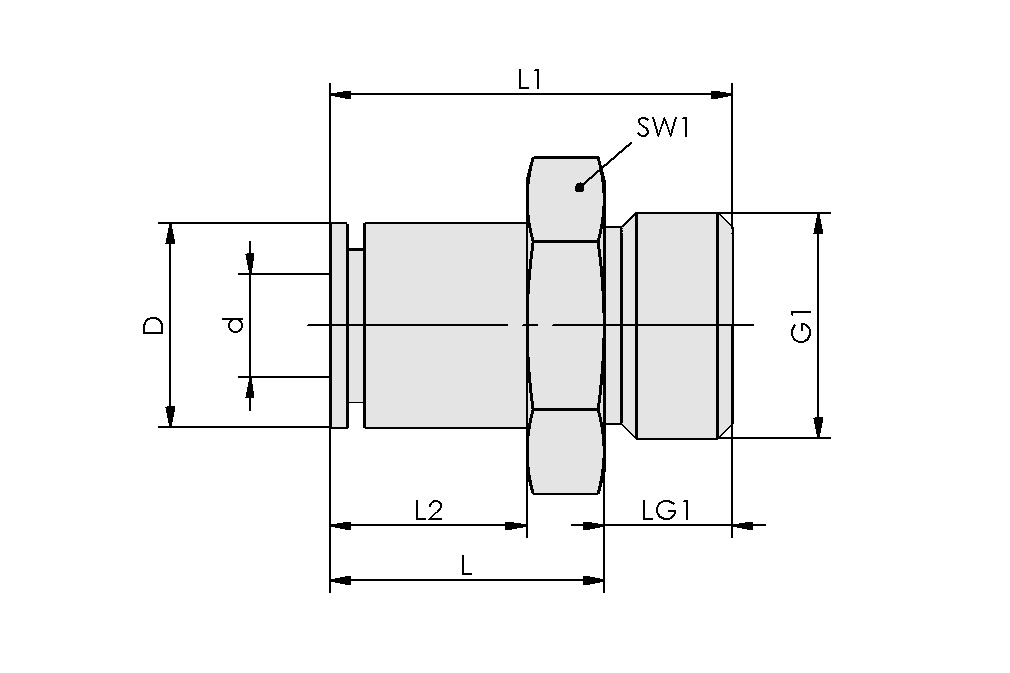

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 9.9 mm |
| d | 6 mm |
| G1 | M7-M |
| dn | 4 mm |
| L | 18.5 mm |
| L1 | 23.5 mm |
| LG1 | 5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 设计软管类型 | 软管 D = 6 d = 4 |
| 设计软管类型 | 6-4 |
| 材料 | 黄铜 |
| 压力范围（操作手柄压力） [bar] | bar |
| 操作手柄的工作温度 | °C |
| 产品系列 | STV |
