SC 050 G1/4-AG MOD10.01.06.02487吸盘接头，"SchmalzConnector"型
| 连接类型 | 050 |
| 连接 | G1/4"-M |
| 长度 L1 | 26.5 (mm) |
| 装配长度 | 7.2 (mm) |
| 公称直径 dn | 6.1 (mm) |

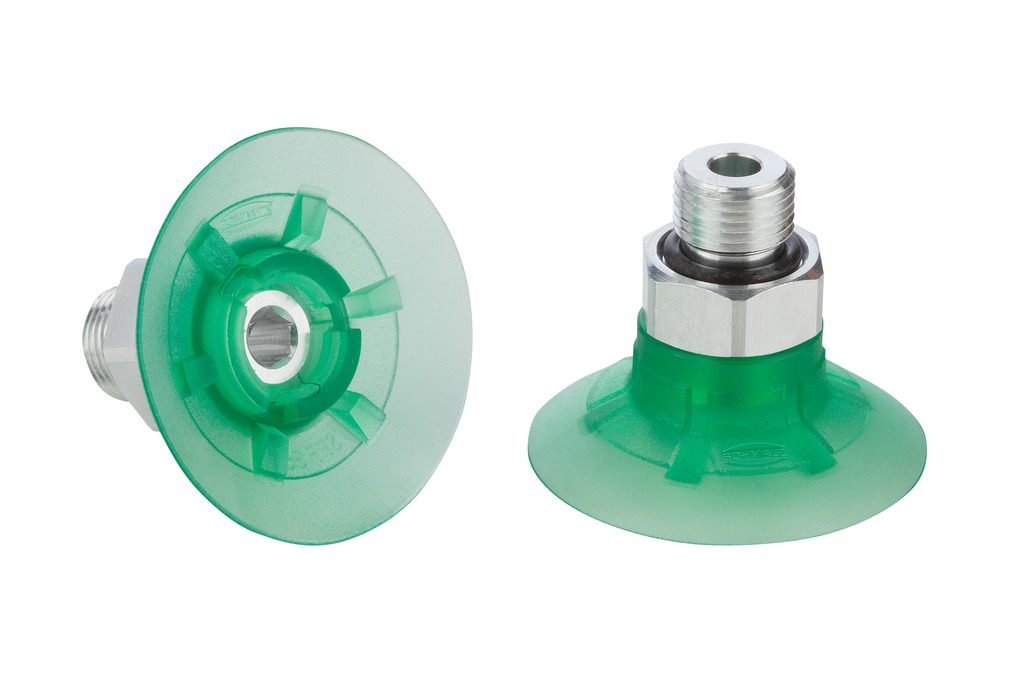

SPF 40 ED-65 G1/4-AG
物料号: 10.01.01.13246
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹 G1 | G1/4"-M |

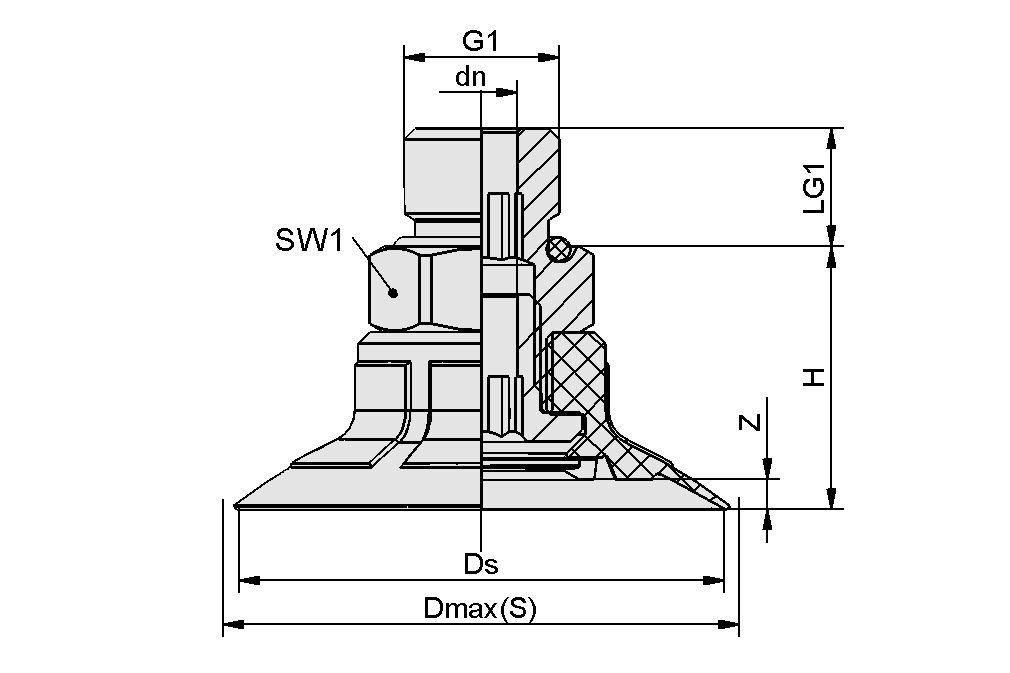

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6.1 mm |
| 最大值（S） | 43.7 mm |
| Ds | 41.4 mm |
| G1 | G1/4"-M |
| H | 22.2 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 2.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 49.5 N |
| 拉脱力 | 62.5 N |
| 横向剪力 | 25 N |
| 卷数 | 5.09 cm³ |
| 工件最小半径（凸面） | 70 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 40 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 18.8 g |
| 产品系列 | SPF |
文件
文件
备件
SPF 40 ED-65 SC05010.01.01.12373扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 高度 H | 15 (mm) |
辅料
SIEB 17.5x0.8 MS-A2 280 0.28/0.1610.07.01.00308滤网可保护真空系统免受 污染
| 外部直径 D | 17.5 (mm) |
| 长度 L | 0.8 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 过滤器孔径尺寸 | 280 (µm) |
| 网眼尺寸 | 0.28 (mm) |
| 导线直径 | 0.16 (mm) |
