SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |
SPB1 30 ED-65 G1/8-AG
物料号: 10.01.06.03496
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹 G1 | G1/8"-M |
| 吸盘折数 | 1.5 |

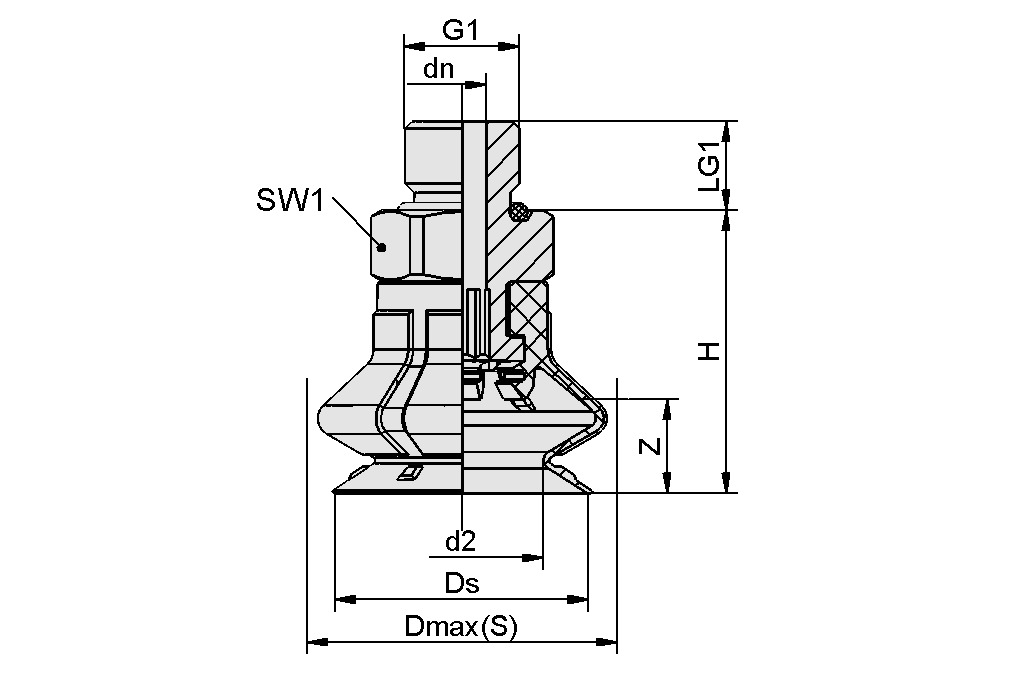

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 20 mm |
| dn | 4.1 mm |
| 最大值（S） | 36.7 mm |
| Ds | 31.4 mm |
| G1 | G1/8"-M |
| H | 29 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 13 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 20.7 N |
| 拉脱力 | 30.6 N |
| 横向剪力 | 15.5 N |
| 卷数 | 7.99 cm³ |
| 工件最小半径（凸面） | 25 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 30 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 7.9 g |
| 产品系列 | SPB1 |
文件
文件
备件
SPB1 30 ED-65 SC04010.01.06.02454波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 1.5 |
辅料
SIEB 11x1 MS-A2 280 0.28/0.1610.07.01.00309滤网可保护真空系统免受 污染
| 外部直径 D | 11 (mm) |
| 长度 L | 1 (mm) |
| 材料 | 黄铜 / 不锈钢 |
| 过滤器孔径尺寸 | 280 (µm) |
| 网眼尺寸 | 0.28 (mm) |
| 导线直径 | 0.16 (mm) |
