SC 040 G1/8-AG10.01.06.02490吸盘接头，"SchmalzConnector"型
| 连接类型 | 040 |
| 连接 | G1/8"-M |
| 长度 L1 | 20.2 (mm) |
| 装配长度 | 6 (mm) |
| 公称直径 dn | 4.1 (mm) |

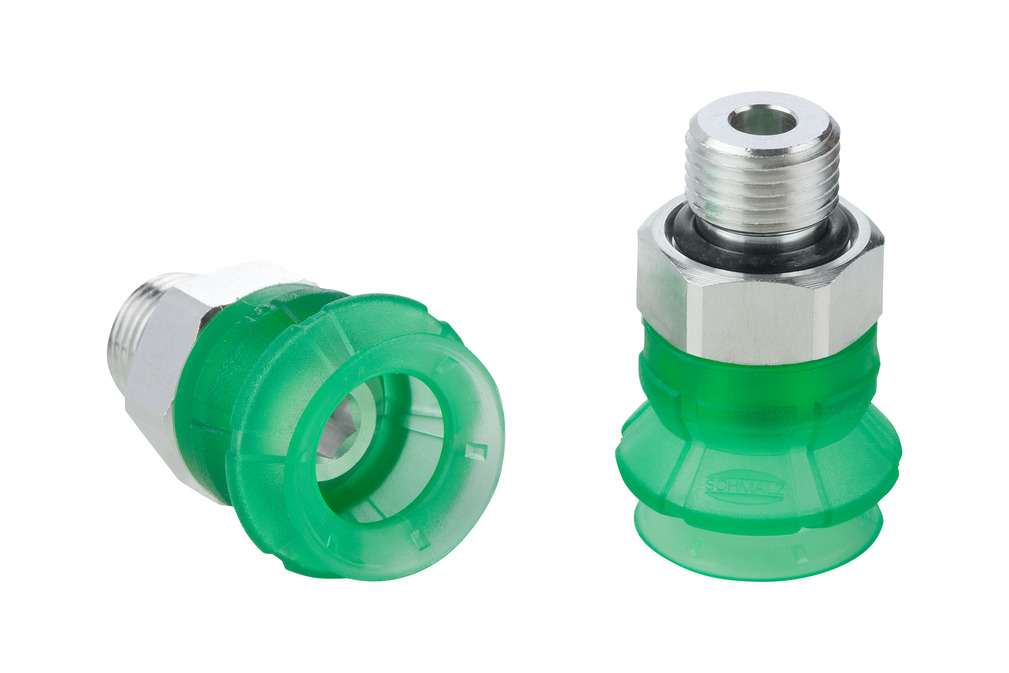

SPB1 15 ED-65 G1/8-AG
物料号: 10.01.06.03490
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 15 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 螺纹 G1 | G1/8"-M |
| 吸盘折数 | 1.5 |

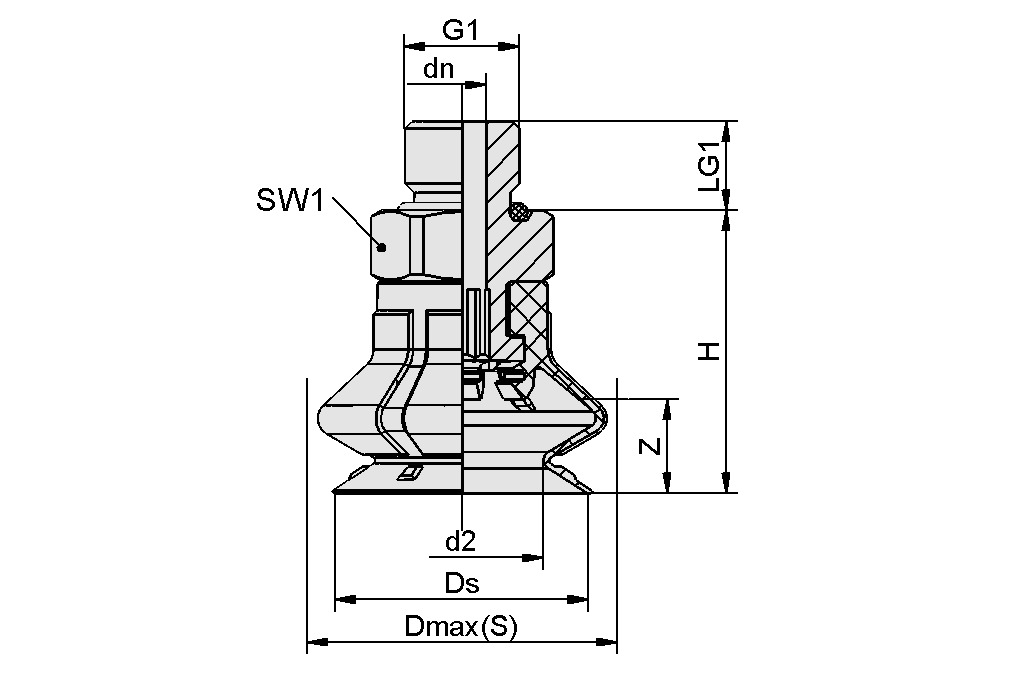

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 9.5 mm |
| dn | 4.1 mm |
| 最大值（S） | 19.7 mm |
| Ds | 15.4 mm |
| G1 | G1/8"-M |
| H | 21 mm |
| LG1 | 7.5 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 6 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 4.3 N |
| 拉脱力 | 9 N |
| 横向剪力 | 5 N |
| 卷数 | 1.5 cm³ |
| 工件最小半径（凸面） | 8 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 15 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 Shore A |
| 重量 | 5.5 g |
| 产品系列 | SPB1 |
文件
文件
备件
SPB1 15 ED-65 SC04010.01.06.02783波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 15 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 吸盘折数 | 1.5 |
