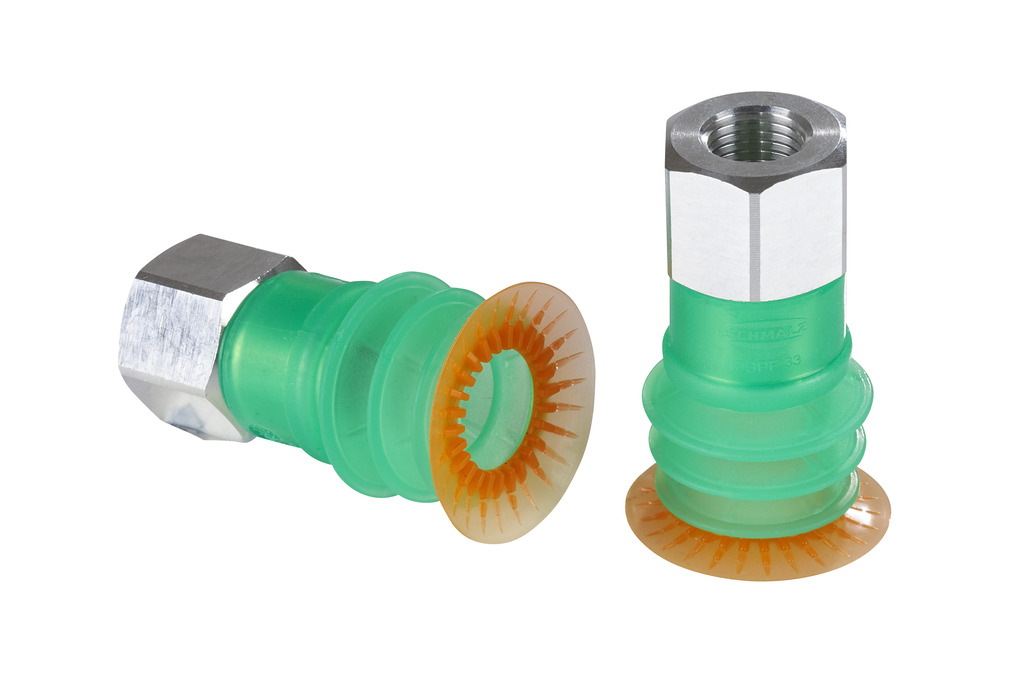

PSPF 33 SI-30/55 G1/8-IG
物料号: 10.01.06.05588
波纹管吸水垫（圆形），用于不稳定和 和固有的稳定的小袋包装
| 尺寸 | 33 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 30 (Shore A) |
| 材料硬度 | 55 (Shore A) |
| 真空连接 | G1/8"-F |
| 吸盘折数 | 3.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| Z（吸盘行程） | 14.5 mm |
| d2 | 14 mm |
| dn | 8.6 mm |
| 最大值（S） | 33.5 mm |
| Ds | 33 mm |
| G1 | G1/8"-F |
| G1 | G1/8-IG |
| H | 57.5 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘折数 | 3.5 |
| 尺寸 | 33 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 吸力（-600 mbar） | 24 N |
| 产品系列 | PSPF |
| 卷数 | 7.5 cm³ |
