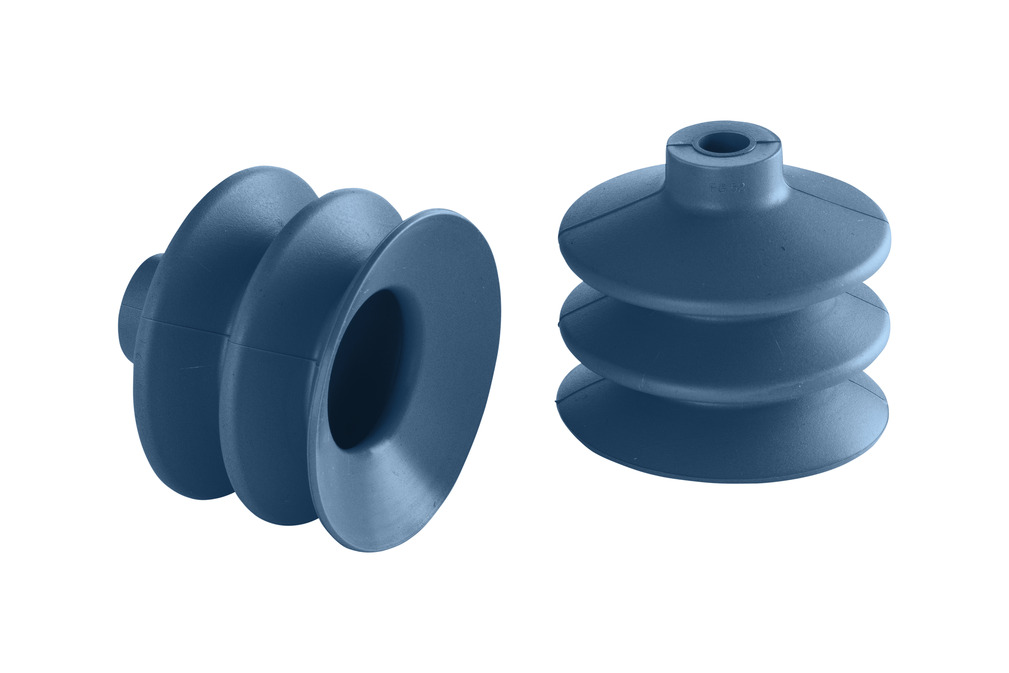

FG 52 SI-MD-55 N01810.01.06.04882波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 52 |
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 2.5 |
- 新的
FSG 52 SI-MD-55 G1/4-IG
物料号: 10.01.06.05725
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 52 |
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-F |
| 吸盘折数 | 2.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 24.6 mm |
| 最大值（S） | 55 mm |
| dn | 4.4 mm |
| Ds | 52.5 mm |
| G1 | G1/4"-F |
| H | 63.7 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 25 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸盘胶皮材料 | 可探测金属硅胶 |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 尺寸 | 52 |
| 吸盘折数 | 2.5 |
| 连接 | G1/4-IG |
| 工件最小半径（凸面） | 75 mm |
| 卷数 | 35 cm³ |
| 吸力（-600 mbar） | 28.52 N |
| 拉脱力 | 96 N |
| 软管直径（建议）d | 6 mm |
| 重量 | 32 g |
| 产品系列 | FSG |
文件
文件
备件
SA-NIP N018 G1/4-AG DN44010.01.06.01065吸盘接头
| 螺纹接头系列 | N 018 |
| 螺纹 G1 | G1/4"-M |
| 长度 L1 | 28.8 (mm) |
| 装配长度 | 4 (mm) |
| 公称直径 dn | 4.4 (mm) |
| SW2 | 5 (mm) |
| 材料 | 铝 |
