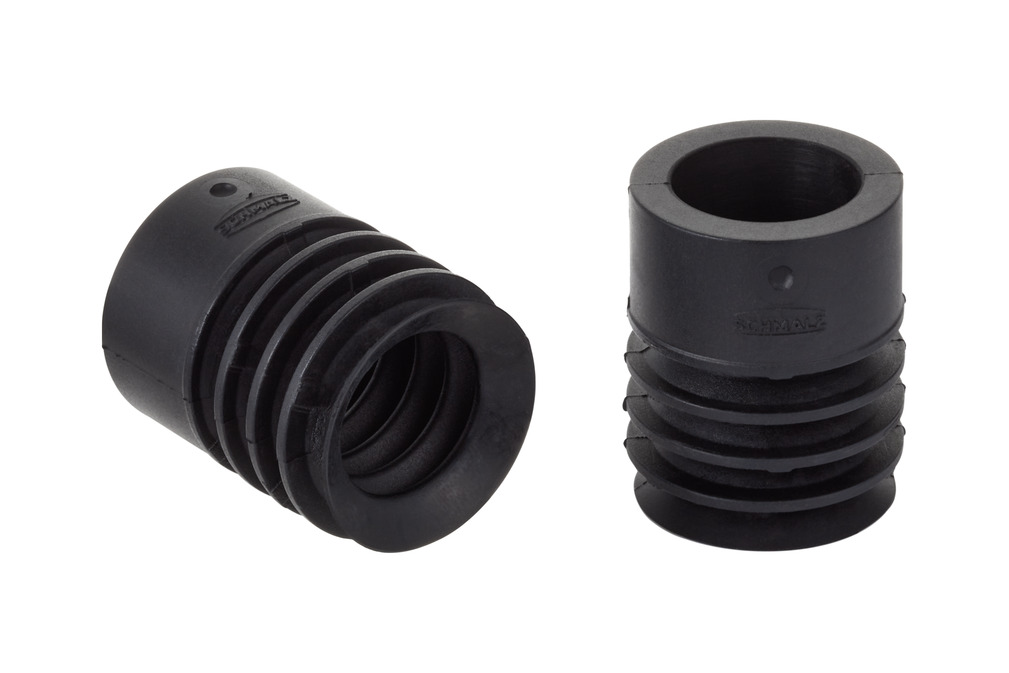

FGC 30 NBR-55 SC090

物料号: 10.01.06.05810

尺寸	30
吸盘胶皮材料	丁腈橡胶 NBR
材料硬度[邵氏 A］	55 (Shore A)
接头系列	SC090
吸盘折数	4.5

设计参数

Design image

属性	价值
Z（吸盘行程）	14.8 mm
D1	29.8 mm
Dk	29 mm
最大值（S）	30 mm
Ds	27.5 mm
d2	18.3 mm
d	20 mm
H	37.1 mm
H2	14 mm

技术参数

属性	价值
吸盘折数	4.5
尺寸	30
吸盘胶皮材料	丁腈橡胶 NBR
吸力（-600 mbar）	15.8 N
产品系列	FGC
材料硬度[邵氏 A］	55 Shore A
螺纹接头系列	SC 090

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
