SPB2f 15 SI-55 SC040
物料号: 10.01.06.04090
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 15 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 材料特性 | 符合 FDA 标准 |
| 吸盘折数 | 2.5 |

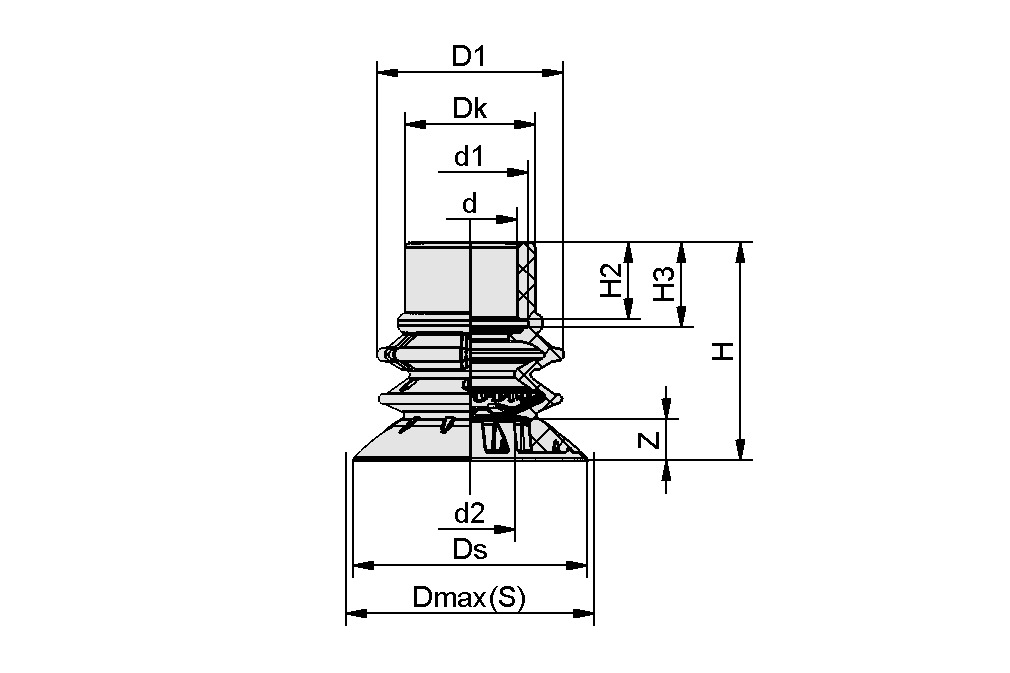

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 7.5 mm |
| d1 | 10.5 mm |
| d2 | 4 mm |
| D1 | 14 mm |
| Dk | 13.1 mm |
| 最大值（S） | 17 mm |
| Ds | 15 mm |
| H | 20.3 mm |
| H2 | 4.6 mm |
| H3 | 6.6 mm |
| Z（吸盘行程） | 7.3 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 零下 200 毫巴时的吸力 | 0.25 N |
| 零下 400 毫巴时的吸力 | 0.5 N |
| 吸力（-600 mbar） | 0.75 N |
| 卷数 | 1.2 cm³ |
| 尺寸 | 15 |
| 螺纹接头系列 | SC 040 |
| 吸盘折数 | 2.5 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 1.5 g |
| 产品系列 | SPB2f |
