SPF 15 ED-65 SC040

物料号: 10.01.01.12895

扁平吸盘（圆形），动态搬运纸箱和刚性包装

尺寸	15
吸盘胶皮材料	弹性体聚合塑料 ED
材料硬度[邵氏 A］	65 (Shore A)
高度 H	10 (mm)

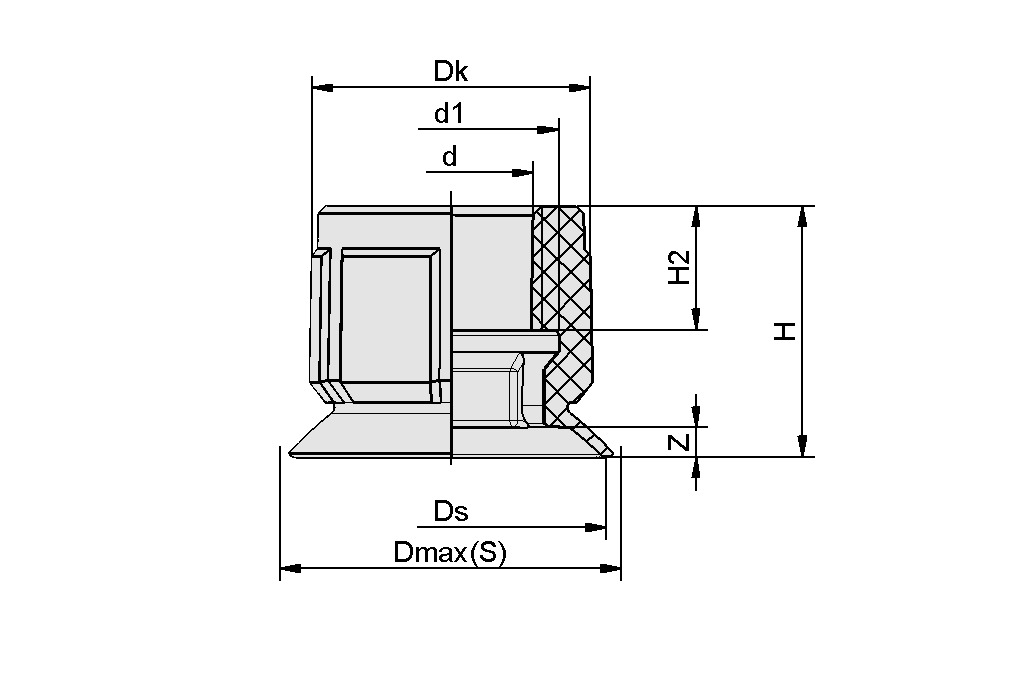

设计参数

Design image

属性	价值
d	7.5 mm
d1	10.4 mm
Dk	13 mm
最大值（S）	18.5 mm
Ds	16.4 mm
H	10 mm
H2	4.6 mm
Z（吸盘行程）	1.5 mm

注意：弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。

技术参数

属性	价值
吸力（-600 mbar）	9.8 N
拉脱力	11 N
横向剪力	7.9 N
卷数	0.76 cm³
工件最小半径（凸面）	13 mm
软管直径（建议）d	4 mm
尺寸	15
螺纹接头系列	SC 040
吸盘折数	0
吸盘胶皮材料	弹性体聚合塑料 ED
材料硬度[邵氏 A］	65 Shore A
重量	0.7 g
产品系列	SPF

注意：吸力：规定的吸力是在真空度为 -0.6 巴和工件表面干燥、光滑、平整的情况下的理论值，不包括安全系数软管直径：推荐的软管直径指的是长度约为 2 米的软管。
