SFB1 40 NBR-ESD-55 SC05010.01.06.04786波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 1.5 |

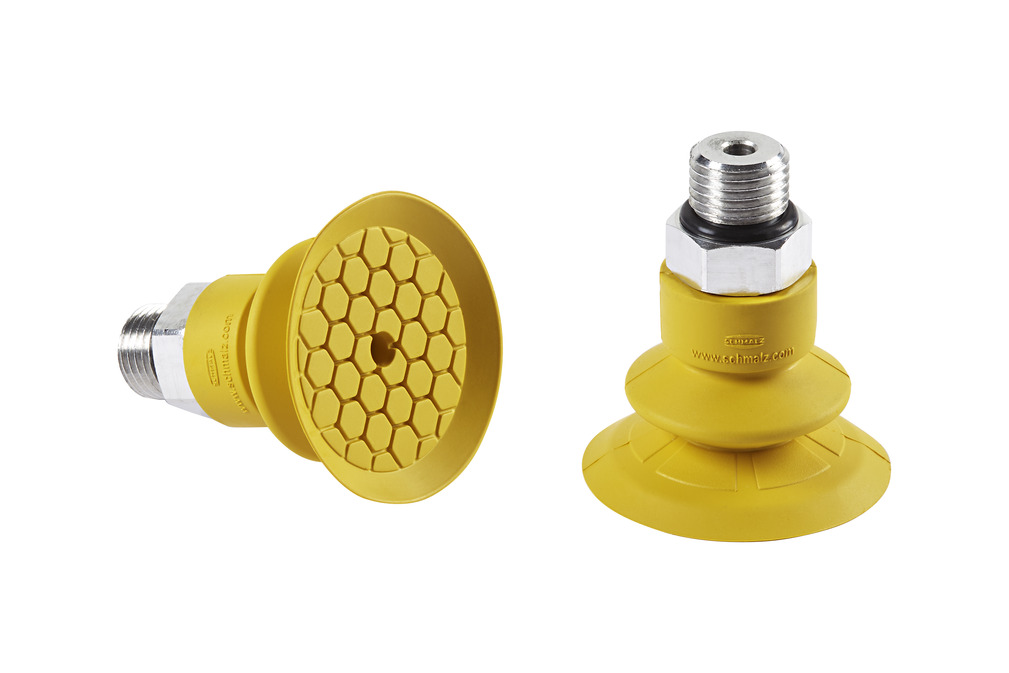

SFB1 40 NBR-ESD-55 G1/4-AG
物料号: 10.01.06.04798
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |

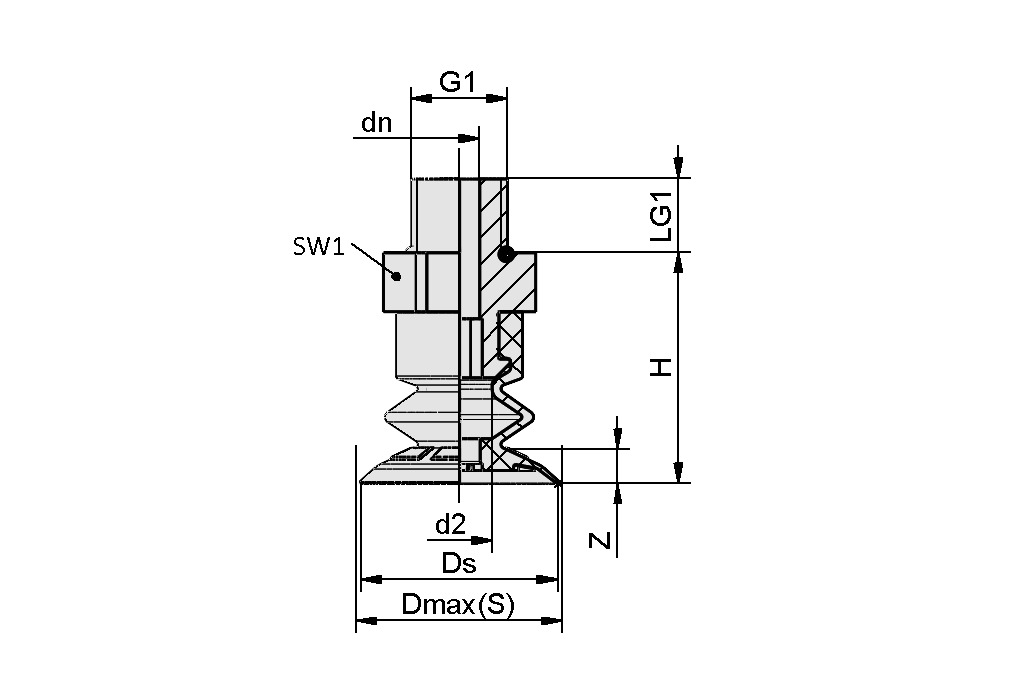

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 42 mm |
| Ds | 40 mm |
| dn | 4.1 mm |
| G1 | G1/4-AG |
| LG1 | 10 mm |
| H | 35.7 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 39.9 N |
| 吸力（-600 mbar） | 8.8 N |
| 卷数 | 7.5 cm³ |
| 尺寸 | 40 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 18.5 g |
| 产品系列 | SFB1 |
文件
文件
备件
SC 050 G1/4-AG SW41010.01.06.04347吸盘接头，"SchmalzConnector"型
| 连接类型 | 050 |
| 真空连接 | G1/4"-M |
| 装配长度 | 7.2 (mm) |
| 公称直径 dn | 4.1 (mm) |
