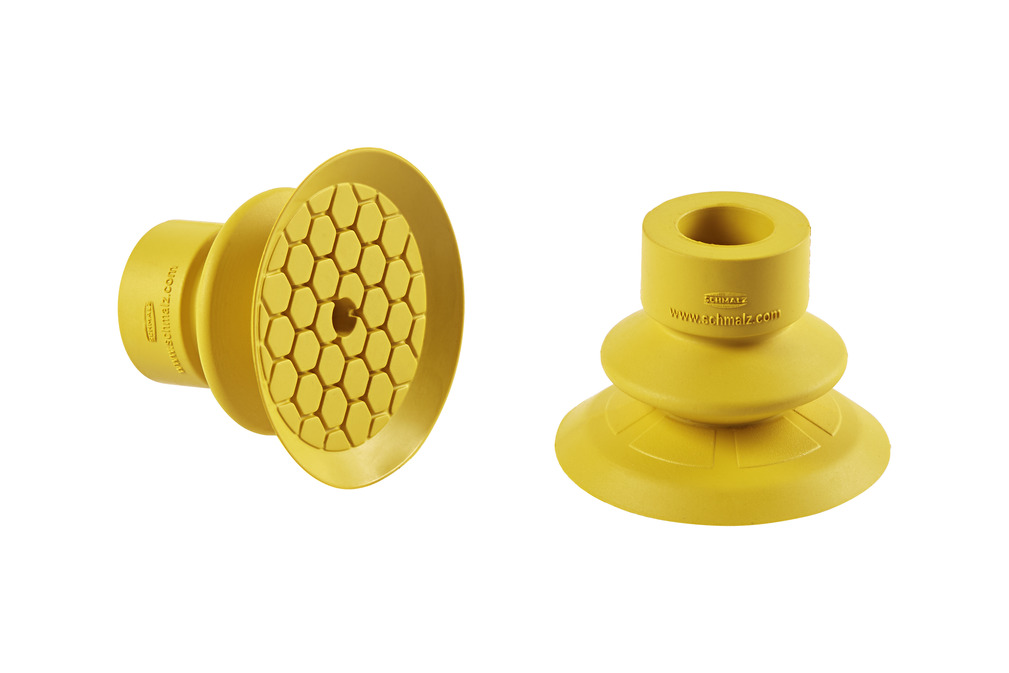

SFB1 40 NBR-ESD-55 SC050
物料号: 10.01.06.04786
波纹吸盘（圆形），1.5折，动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 吸盘折数 | 1.5 |

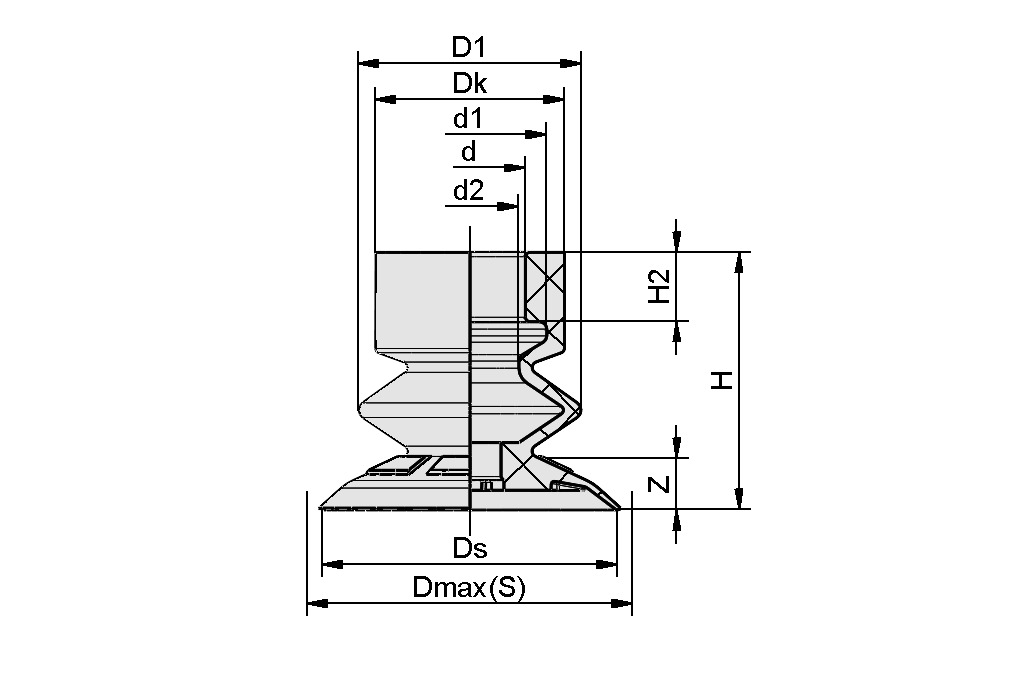

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D1 | 29.8 mm |
| 最大值（S） | 42 mm |
| Dk | 20 mm |
| Ds | 40 mm |
| d | 11.4 mm |
| d1 | 17 mm |
| d2 | 13.7 mm |
| H | 29.7 mm |
| H2 | 6.6 mm |
| Z（吸盘行程） | 10 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 39.9 N |
| 吸力（-600 mbar） | 8.8 N |
| 卷数 | 7.53 cm³ |
| 尺寸 | 40 |
| 吸盘折数 | 1.5 |
| 吸盘胶皮材料 | 丁腈橡胶 NBR-ESD |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 工件最小半径（凸面） | 30 mm |
| 螺纹接头系列 | SC 050 |
| 重量 | 7.5 g |
| 产品系列 | SFB1 |
