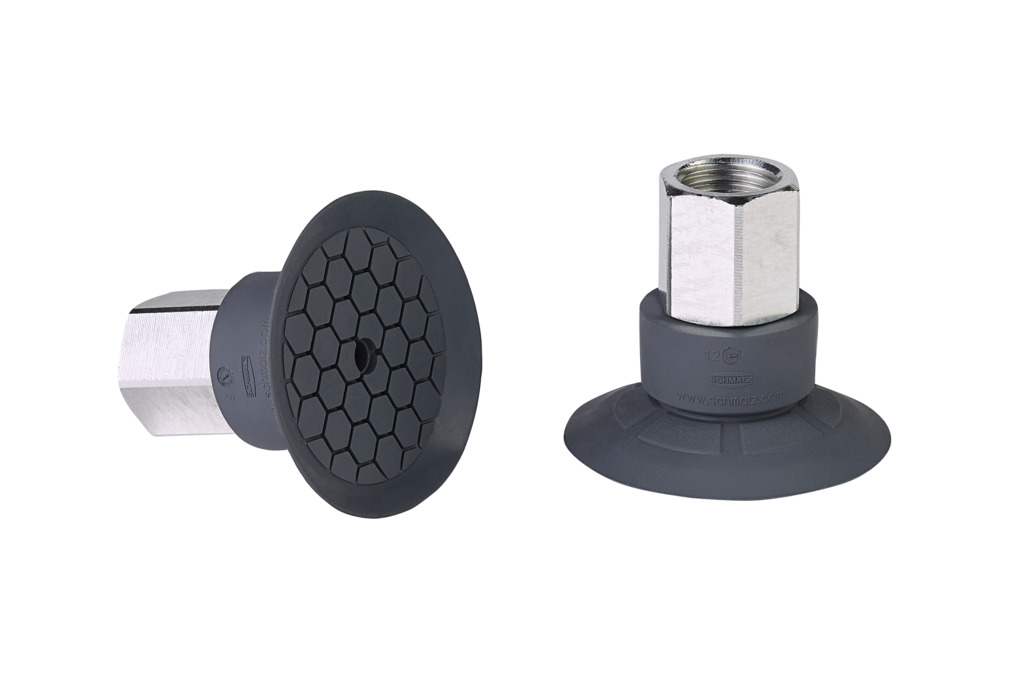

SFF 40 EPDM-45 G1/4-IG
物料号: 10.01.01.14271
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 三元乙丙橡胶 |
| 材料硬度[邵氏 A］ | 45 (Shore A) |

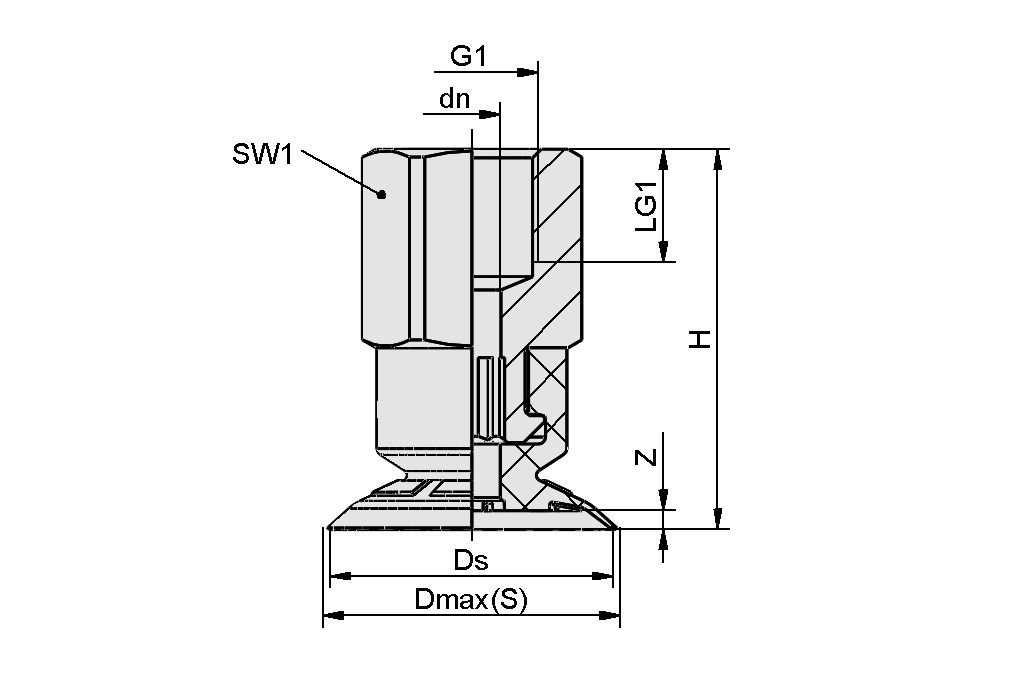

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 42 mm |
| Ds | 40 mm |
| dn | 4 mm |
| G1 | G1/4-IG |
| LG1 | 12 mm |
| H | 36.2 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 2.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 47.4 N |
| 吸力（-600 mbar） | 47.4 N |
| 卷数 | 4.3 cm³ |
| 尺寸 | 40 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 三元乙丙橡胶 |
| 材料硬度[邵氏 A］ | 45 Shore A |
| 重量 | 17.3 g |
| 产品系列 | SFF |
文件
文件
备件
SC 050 G1/4-IG SW41010.01.06.04348吸盘接头，"SchmalzConnector"型
| 连接类型 | 050 |
| 真空连接 | G1/4"-F |
| 装配长度 | 17.2 (mm) |
| 公称直径 dn | 4.1 (mm) |
