SC 050 G1/4-IG SW410
物料号: 10.01.06.04348
吸盘连接元件 "Schmalz 连接器“
| 连接类型 | 050 |
| 装配长度 | 17.2 (mm) |
| 公称直径 dn | 4.1 (mm) |

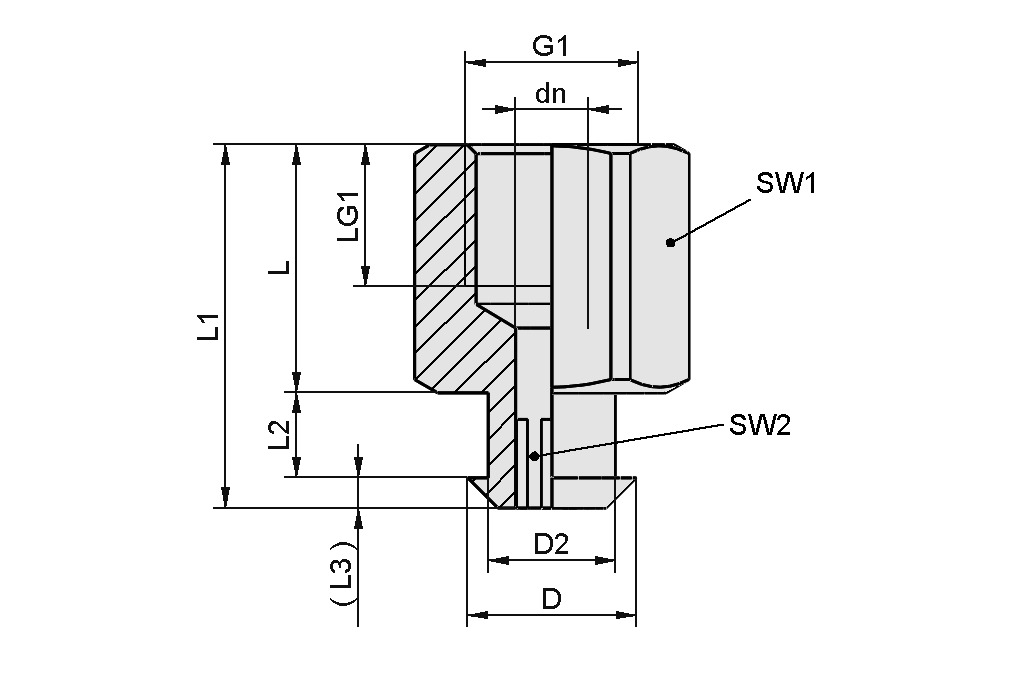

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| D | 17 mm |
| D2 | 12 mm |
| dn | 4.1 mm |
| G1 | G1/4"-F |
| L | 17.2 mm |
| L1 | 26.5 mm |
| L2 | 6.8 mm |
| L3 | 2.5 mm |
| LG1 | 12 mm |
| SW1 | 17 mm |
| SW2 | 4 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接 | G1/4"-F |
| 材料 | 铝 |
