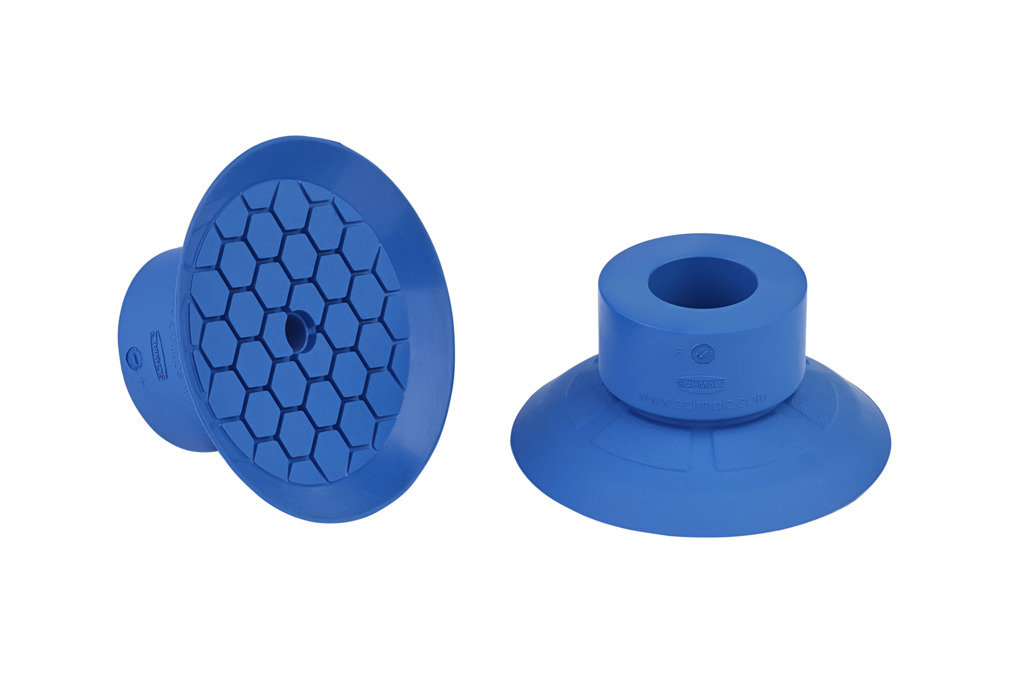

SFF 40 HT1-60 SC050
物料号: 10.01.01.14055
扁平吸盘（圆形），动态搬运纸箱和刚性包装
| 尺寸 | 40 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 (Shore A) |
| 吸盘折数 | 0 |

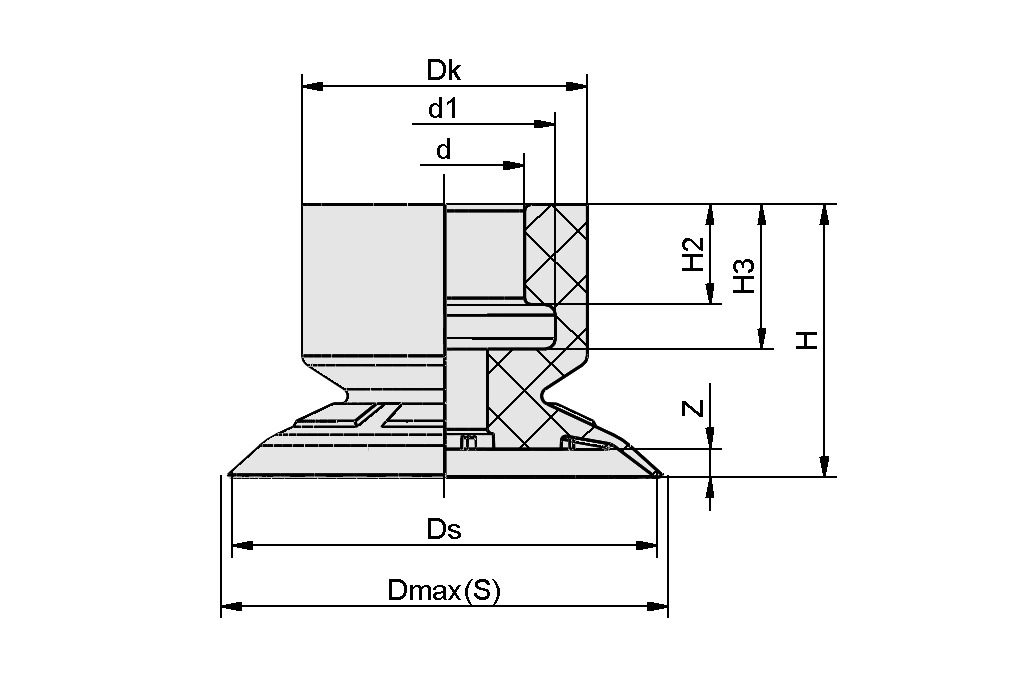

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| 最大值（S） | 42 mm |
| Dk | 21.9 mm |
| Ds | 40 mm |
| d | 11.4 mm |
| d1 | 17.1 mm |
| H | 19 mm |
| H2 | 6.6 mm |
| H3 | 9.5 mm |
| Z（吸盘行程） | 2.7 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 拉脱力 | 47.4 N |
| 吸力（-600 mbar） | 47.4 N |
| 卷数 | 4.33 cm³ |
| 尺寸 | 40 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 高温材料 HT1 |
| 材料硬度[邵氏 A］ | 60 Shore A |
| 工件最小半径（凸面） | 45 mm |
| 螺纹接头系列 | SC 050 |
| 重量 | 6.7 g |
| 产品系列 | SFF |
