SPL-HT 90 FPM-F-65
物料号: 10.01.01.00553

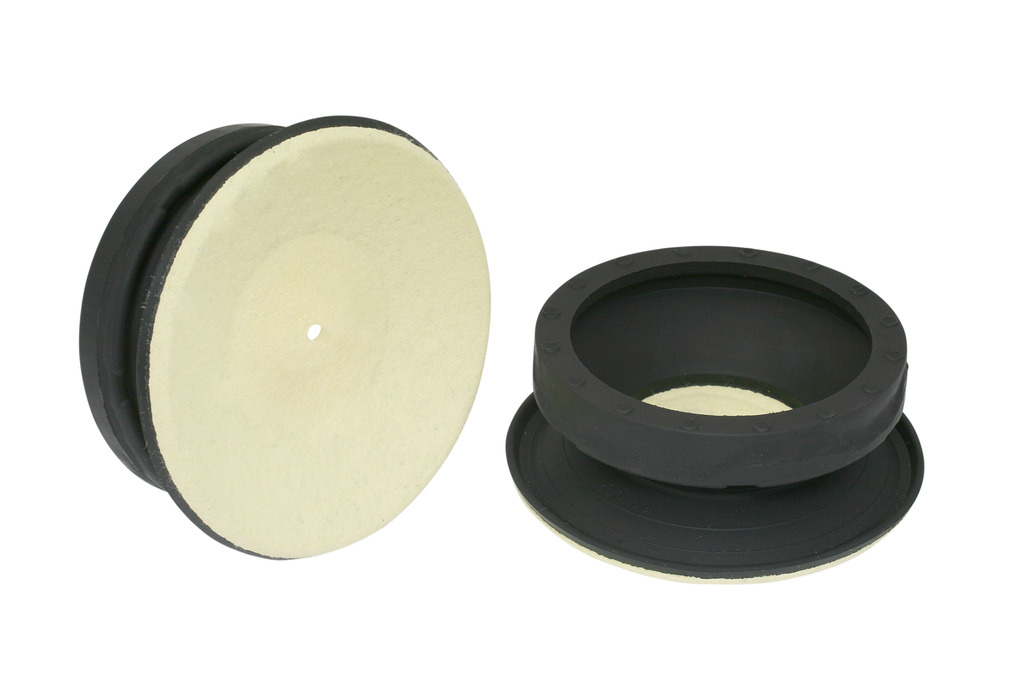

高温真空吸盘
| 尺寸 | 90 |
| 吸盘胶皮材料 | 氟橡胶-F |
| 材料硬度[邵氏 A］ | 65 (Shore A) |
| 最高工作温度 | 350 (°C) |

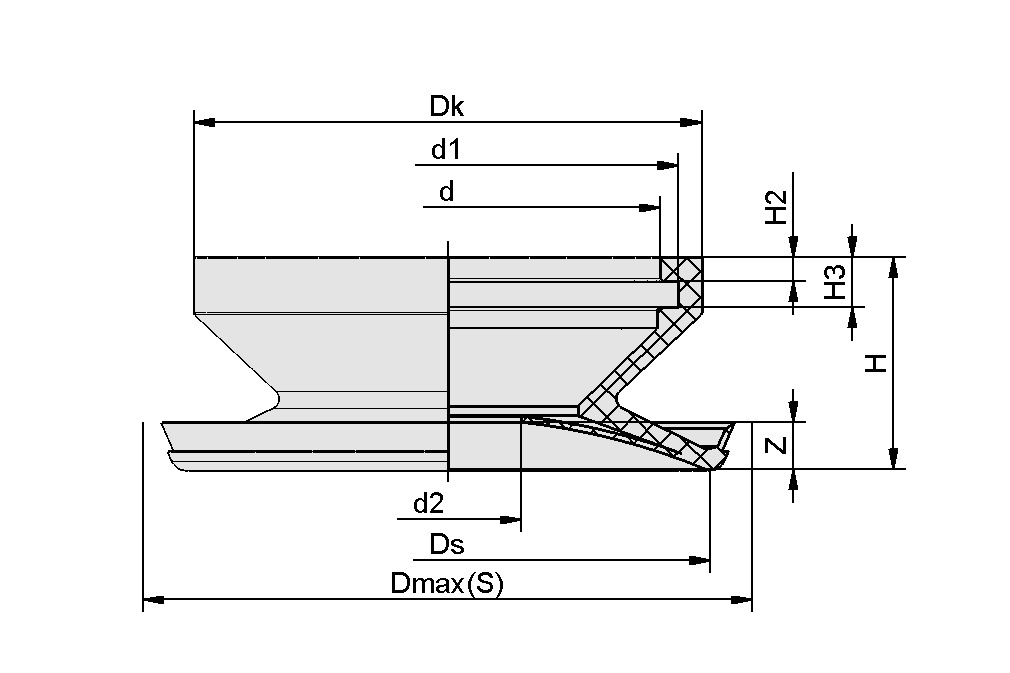

设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d | 72 mm |
| d1 | 78 mm |
| d2 | 4 mm |
| Dk | 86 mm |
| 最大值（S） | 98 mm |
| Ds | 90 mm |
| H | 36 mm |
| H2 | 4 mm |
| H3 | 9.5 mm |
| Z（吸盘行程） | 16.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 230 N |
| 卷数 | 119 cm³ |
| 工件最小半径（凸面） | 250 mm |
| 尺寸 | 90 |
| 最高工作温度 | 350 °C |
| 吸盘胶皮材料 | 氟橡胶-F |
| 重量 | 79.2 g |
| 产品系列 | SPL-HT |
