SAFT-C 80 NBR-60 M10-AG

物料号: 10.01.01.11940

扁平吸盘(圆形),擅长动态搬运光滑油性表面工件

尺寸80
吸盘胶皮材料丁腈橡胶 NBR
材料硬度[邵氏 A]60 (Shore A)
螺纹接头材料
连接M10-AG
设计参数

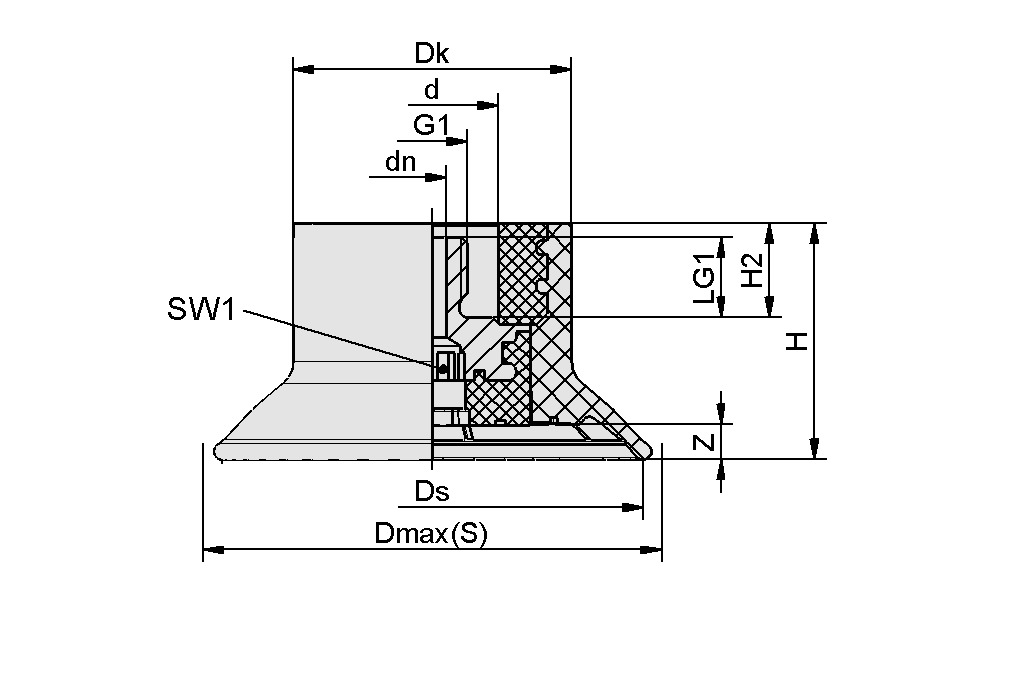

Design image
属性 价值
d 19  mm
dn 4  mm
Dk 40  mm
最大值(S) 86  mm
Ds 83  mm
G1 M10-M
H 36  mm
H2 2  mm
LG1 11.5  mm
SW1 8  mm
Z(吸盘行程) 7.3  mm
技术参数
属性 价值
吸力(-600 mbar) 272  N
横向剪力 212  N
油性表面的横向剪力 185  N
卷数 34.5  cm³
工件最小半径(凸面) 100  mm
软管直径(建议)d 6  mm
尺寸 80
吸盘胶皮材料 丁腈橡胶 NBR
重量 69.5  g
吸盘折数 0
产品系列 SAFT-C
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
