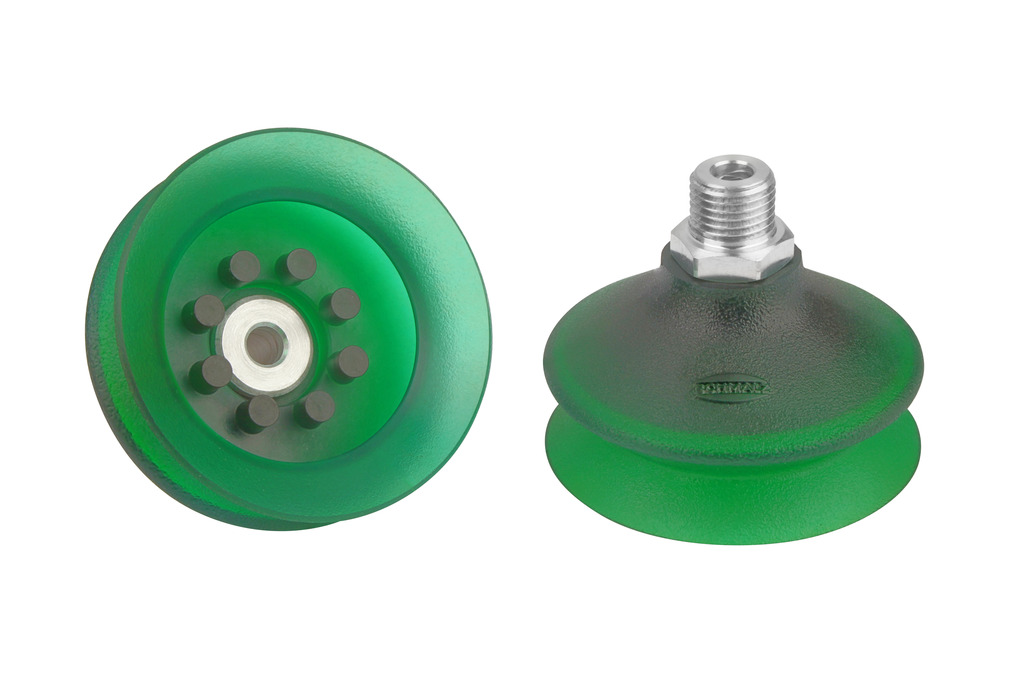

FSGA 60 VU1-72 G1/4-AG
物料号: 10.01.06.00242
波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 60 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 螺纹接头材料 | 铝 |
| 连接 | G1/4"-M |
| 吸盘折数 | 1.5 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| d2 | 41 mm |
| dn | 6 mm |
| 最大值（S） | 61.5 mm |
| Ds | 59 mm |
| G1 | G1/4"-M |
| H | 39 mm |
| LG1 | 10 mm |
| SW1 | 17 mm |
| Z（吸盘行程） | 12.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 75 N |
| 拉脱力 | 120 N |
| 卷数 | 31 cm³ |
| 工件最小半径（凸面） | 50 mm |
| 软管直径（建议）d | 6 mm |
| 尺寸 | 60 |
| 螺纹接头系列 | N 014 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 Shore A |
| 重量 | 38.2 g |
| 产品系列 | FSGA |
| 吸盘折数 | 1.5 |
文件
文件
备件
FGA 60 VU1-72 N01410.01.06.00178波纹吸盘（圆形），紧密贴合不平整工件表面
| 尺寸 | 60 |
| 吸盘胶皮材料 | 氨基甲酸乙酯橡胶 VU1 |
| 材料硬度[邵氏 A］ | 72 (Shore A) |
| 吸盘折数 | 1.5 |
