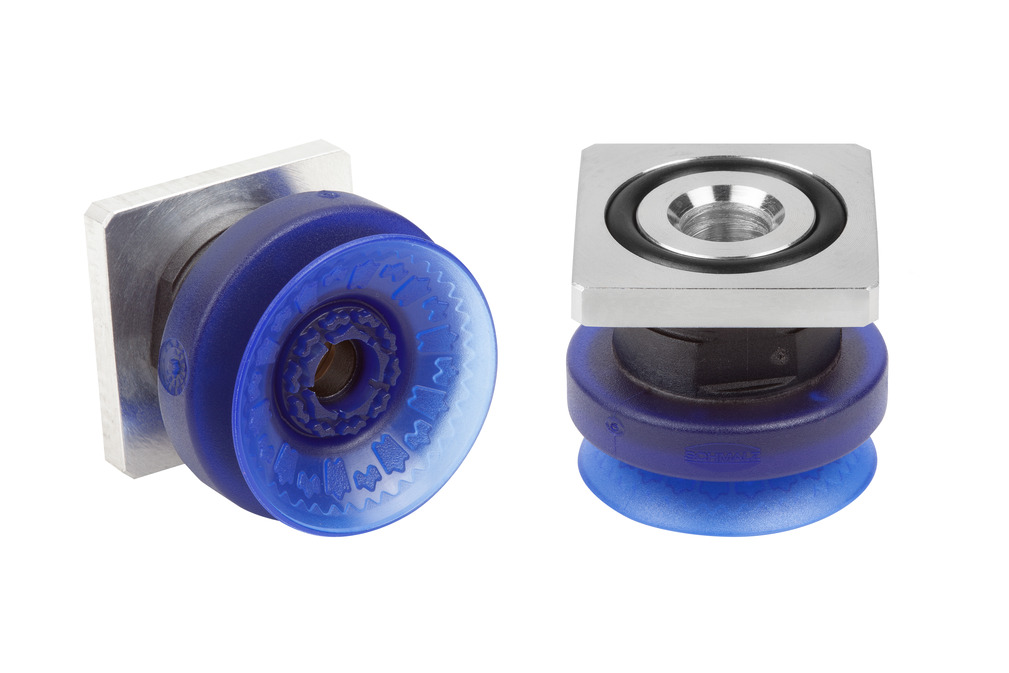

SAX 30 ED-85 RA
物料号: 10.01.19.00172
高速钟形吸盘（圆形），擅长动态搬运光滑、油性表面工件
| 尺寸 | 30 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 (Shore A) |
| 连接 | 长方形转接件 |
| 吸盘折数 | 0 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6.75 mm |
| 最大值（S） | 35.2 mm |
| Ds | 31.7 mm |
| H | 30.7 mm |
| L4 | 31.8 mm |
| SW1 | 22 mm |
| Z（吸盘行程） | 4.5 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 39 N |
| 横向剪力 | 38 N |
| 油性表面的横向剪力 | 41 N |
| 卷数 | 3.2 cm³ |
| 工件最小半径（凸面） | 18 mm |
| 尺寸 | 30 |
| 连接 | 长方形转接件 |
| 吸盘折数 | 0 |
| 吸盘胶皮材料 | 弹性体聚合塑料 ED |
| 材料硬度[邵氏 A］ | 85 Shore A |
| 重量 | 37.3 g |
| 产品系列 | SAX |
