SAXM 30 ED-85 SC045

物料号: 10.01.19.00004

高速钟形吸盘(圆形),擅长动态搬运光滑、油性表面工件

尺寸30
吸盘胶皮材料弹性体聚合塑料 ED
材料硬度[邵氏 A]85 (Shore A)
设计参数

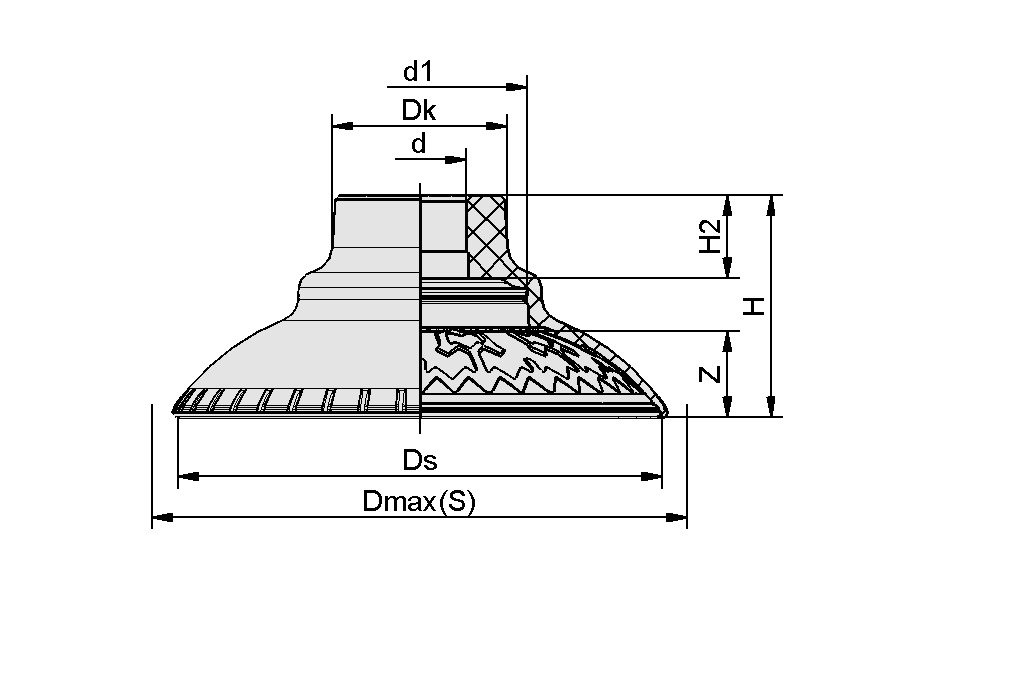

Design image
属性 价值
d 9.7  mm
d1 15.6  mm
Dk 19.2  mm
最大值(S) 35.2  mm
Ds 31.6  mm
H 18  mm
H2 7  mm
Z(吸盘行程) 4.3  mm
注意:弹性部件的可接受尺寸公差符合 DIN ISO 3302-1 M3 标准。
技术参数
属性 价值
吸力(-600 mbar) 39  N
横向剪力 32  N
油性表面的横向剪力 41  N
卷数 4.55  cm³
工件最小半径(凸面) 18  mm
软管直径(建议)d 5  mm
尺寸 30
螺纹接头系列 SC 045
吸盘折数 0
吸盘胶皮材料 弹性体聚合塑料 ED
材料硬度[邵氏 A] 85  Shore A
重量 3.2  g
产品系列 SAXM
注意:吸力:规定的吸力是在真空度为 -0.6 巴和工件表面光滑、干燥、平整的情况下的理论值,不包括安全系数 软管直径:推荐的软管直径指的是长度约为 2 米的软管。
