SC-A 045 G3/8-IG L
物料号: 10.01.06.02737

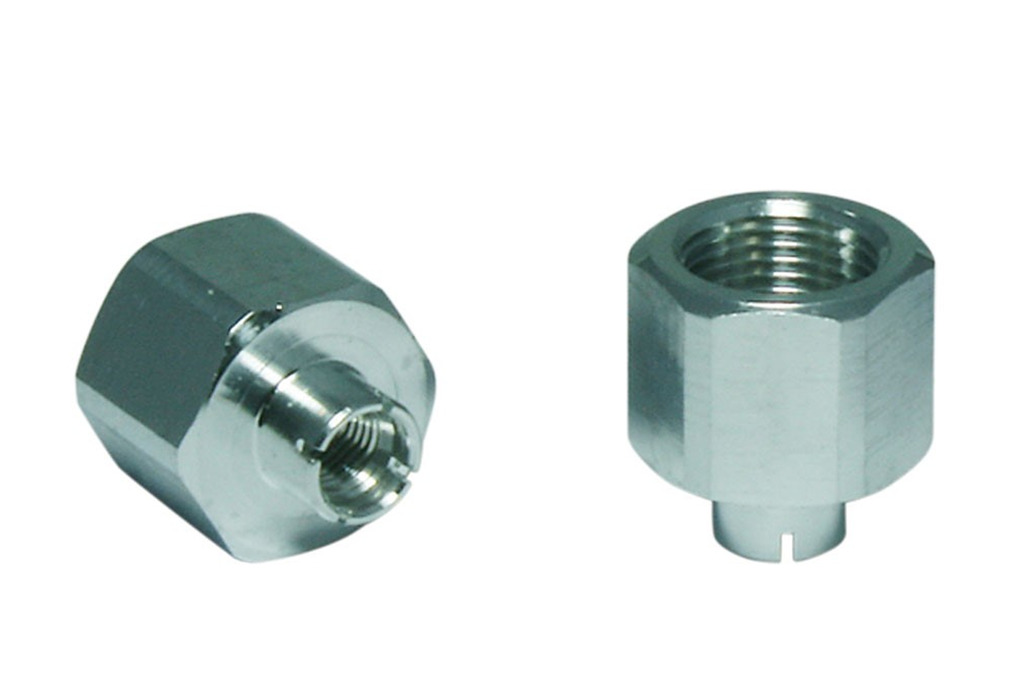

施迈茨吸盘上部连接件
| 连接类型 | 045 |
| 螺纹 G1 | G3/8"-F |
| 装配长度 | 17.2 (mm) |
| 形状 | 自锁止 |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 6.9 mm |
| D2 | 10.5 mm |
| G1 | G3/8"-F |
| L | 17.2 mm |
| L2 | 7.8 mm |
| LG1 | 12 mm |
| SW1 | 22 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 连接类型 | 045 |
| 材料 | 铝 |
| 形状 | 自锁止 |
| 重量 | 12.3 g |
