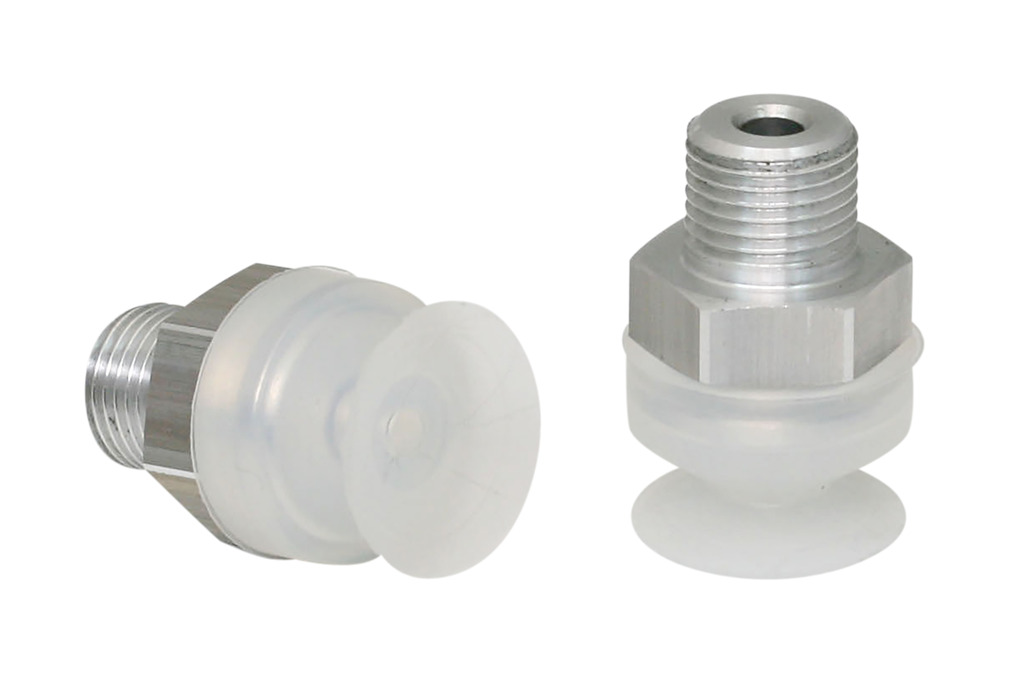

SGAN 16 SI-55 G1/8-AG
物料号: 10.01.01.00810
扁平吸盘（圆形），适合抓取易损工件
| 尺寸 | 16 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 (Shore A) |
| 连接 | G1/8"-M |
设计参数
设计参数
| 属性 | 价值 |
|---|---|
| dn | 3 mm |
| 最大值（S） | 17.5 mm |
| Ds | 15 mm |
| G1 | G1/8"-M |
| H | 17 mm |
| LG1 | 8 mm |
| SW1 | 14 mm |
| Z（吸盘行程） | 2 mm |
技术参数
技术参数
| 属性 | 价值 |
|---|---|
| 吸力（-600 mbar） | 6.9 N |
| 卷数 | 0.61 cm³ |
| 工件最小半径（凸面） | 15 mm |
| 软管直径（建议）d | 4 mm |
| 尺寸 | 16 |
| 螺纹接头系列 | N 029 |
| 吸盘胶皮材料 | 硅树脂 SI |
| 材料硬度[邵氏 A］ | 55 Shore A |
| 重量 | 5.7 g |
| 吸盘折数 | 0 |
| 产品系列 | SGAN |
