SGAN 7 PU-60 M5-IG
物料号: 10.01.01.00799
扁平吸盘(圆形),适合抓取易损工件
尺寸 | 7 |
吸盘胶皮材料 | 聚氨酯 PU |
材料硬度[邵氏 A] | 60 (Shore A) |
连接 | M5-F |

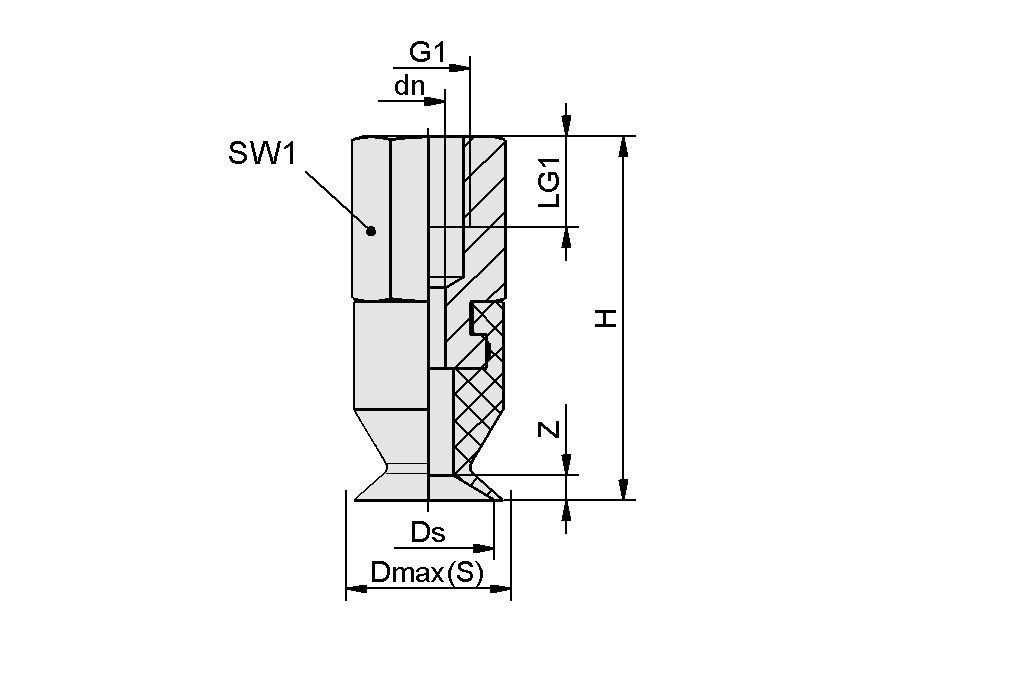

设计参数
设计参数

属性 | 价值 |
---|---|
dn | 2 mm |
最大值(S) | 7.5 mm |
Ds | 7 mm |
G1 | M5-F |
H | 22 mm |
LG1 | 5.5 mm |
SW1 | 8 mm |
Z(吸盘行程) | 1 mm |
技术参数
技术参数
属性 | 价值 |
---|---|
吸力(-600 mbar) | 1.6 N |
卷数 | 0.19 cm³ |
工件最小半径(凸面) | 7.5 mm |
软管直径(建议)d | 2 mm |
尺寸 | 7 |
螺纹接头系列 | N 028 |
吸盘胶皮材料 | 聚氨酯 PU |
材料硬度[邵氏 A] | 60 Shore A |
重量 | 1.7 g |
吸盘折数 | 0 |
产品系列 | SGAN |
